[PZUFIC]

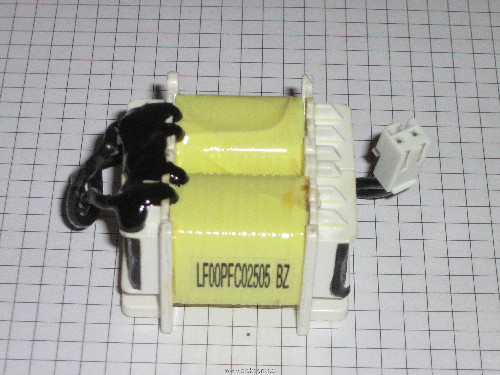

Rad bi izdelal usmernik z maximalno napetostjo 30V. Za glajenje napetosti bi uporabil še dušilko poleg elektrolitov. Dušilko, ki je spodaj na sliki sem odstranil iz računalniškega napajalnika. Zanima me ali bi bila primerna za usmernik

[Slowfly]

Bo to stikalni usmernik ?
Dušilka ki si jo pripel na sliki, je po moje dvojna linijska dušilka na vhodu swičerja, ki kot taka za glajenje izhodne napetosti ni najbolj primerna. Sicer pa je brez nekaj več podatkov o usmerniku ki ga delaš, in dušilki sami, težko konkretno odgovoriti.

lp

[PZUFIC]

Podatkov o dušilki ne morem podati, saj na njej ni nobenih uporabnih podatkov. Usmernik bi imel maximalno napetost 30V in maximalni tok okoli 3A, o moči transformatorja še nisem razmišljal, saj šele zbiram material za izdelavo. Napetost bi gladil z dvema kondenzatorjema in dušilko. Napetost bi reguliral s pomočjo
10k potenciometra. Toka ne bi bilo možno regulirati posebej ampak le s pomočjo regulacije napetosti. Kakšna dušilka bi bila bolj primerna

Če vam kaj pomaga je na dušilki oznaka LF00PFC02505 BZ.

[MadMax]

Ta dušilka je "pasivna" PFC korekcija za 300V usmernik, torej primar PSU-ja.
Mislim da je enostavno vezana zaporedno z 230V napajanjem pred samim grecom in kot taka dvomim, da bi bila primerna za nizkonapetostni del.
Sploh če gre za usmernik večjih moči (za manjše moči je dušilka itak bolj ali manj nesmisel, oziroma le kapric).

10k potenciometer? Pa pripadajoče vezje?

[PZUFIC]

Pa bi bilo kaj efekta, če bi jo namestil pred transformator

[Slowfly]

No, šel sem pogledat v literaturo.Običajno se dušilka in pripadajoči kondenzator veže za obstoječ(e) gladilne kondenzatorje v usmerniku. Ker v tvojem primeru govorimo o brumu s frekvenco 100 Hz, je ptrebno za obstoječimi kondenzatorji vezati dušilko in pripadajoči kondenzator , ki imata produkt vrednosti L x C (H x uF) 25, za zmanjšanje bruma za faktor 10, 250 za zmanjšanje bruma za faktor 100, in 2500 za faktor 1000. Če je vrednost produkta nekje vmes, bo tudi faktor zmanjšanja bruma nekje vmes. Podatke sem pobral iz diagrama, ki ima obe osi logaritemski, "snel" sem samo tri točke . Upam, da razumeš, sicer vem, da bi bilo lažje, če bi pripel sliko diagrama, vendar doma nimam skenerja.

[Slowfly]

[PZUFIC]

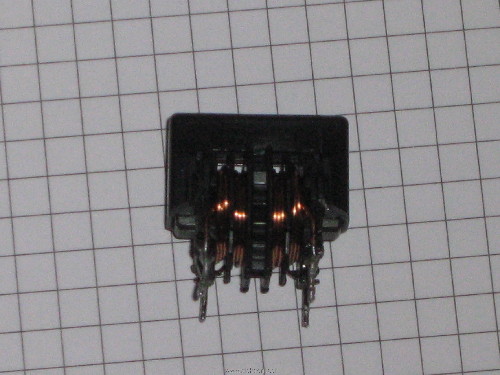

Razumem bolj tako tako. V šoli imamo gladilna vezja pa je dušilka narejena kar po domače žica navita okoli upora pa je rekel profesor, da to ni nič. Imam sicer tudi navadne manjše dušilke prilagam sliko sicer dvojne dušilke. A bi bila ta kaj boljša.

[jjakob]

Vse te dušilke imajo premalo induktivnost za tvoj namen. Najbolje se obnese sekundar starega 20-30V transformatorja, ki so se uporabljali v igličnih tiskalnikih. Kako pa misliš napetost regulirati? Samo z 10K potenciometrom ne bo šlo!

[Slowfly]

Dušilka, ki bi jo potreboval, naj bi bila navita na EI trafo jedru primerne velikosti, v Filemanagerju (demo programi) imaš celo dva programa (Coil calculator in minirk 11) za izračun, pripel sem ju jaz. Ta na zadnji sliki, je popolnoma neuporabna.

[jur]

Omenjena dušilka je na primarni strani na napetosti 220 voltov. Na 220 voltih je tok v primerjavi z izhodom usmernika bistveno manjši (vsaj desetkrat ), pa že zato ni dobra. Zaradi tanke žice bo tudi velik padec napetosti, kar je slabo.

Če bo usmernik switch mode, potem je zaradi višje frekvence izhoda omenjena dušilka povsem zanič. Potrebuješ feritno dušilko.

Quote:"....domače žica navita okoli upora pa je rekel profesor, da to ni nič...". Na upor navita dušilka seveda ima efekt, vendar ne pri glajenju napetosti v napajalniku.

Jur

[PZUFIC]

Slišal sem tudi, da dajejo eni dušilko pred transformator, za to, da ne pride do motenj v omrežju. Ali to drži?

[MadMax]

Temu je recimo namenjena "dušilka" iz tvojega prejšnjega prispevka.
Vendar je uporabna le pri switching napajalnikih, pri navadnih transformatorjih je kvečjemu za okras...

P.S.: Prav nobene potrebe ni, da obešaš tako velike slike... Če pomanjšaš na smiselno velikost (100÷200kb je že skoraj preveč za take enostavne zadeve) precej prišparamo pri obremenjevanju serverja in hitrosti nalaganja...
Seveda pa v primeru prikaza res detajlnih zadev uporabiš takšno velikost

[PZUFIC]

Bom drugič pomanjšal slike.
