[bozjator]

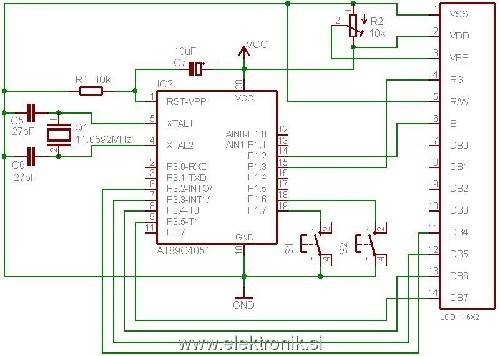

A lahko en "profesionalno" opiše vezje, ki je na sliki.
Vem zakaj je potenciometer R2 pa vem zakaj so prve tri nogice na LCD-ju, pa vem da so 11, 12, 13, 14 nogice za podatke, ampak ne vem pa kaj je ostalo oz. kako opisat ostalo.
Kristal in pa kondenzatorja, ki sta zdravn služita za takt ure, če se ne motm? Men ura zaostaja od realne ure kaj to pomeni, da moram dati večji ali manjši kondenzator?
Hvala za odgovore in lep pozdrav.

[Djurodrljaca]

Nisem nikoli delal z Atmelovimi procesorji, ampak mislim, da se z nobenim kondenzatorjem ne da nastavljati ure.

To boš verjetno moral narediti v samem programu. Največ bi pomagal podatek o tem koliko zaostaja tvoja ura in s tem podatkom se potem da izračunati popravek. Dobro bi bilo, da bi še priložil kodo za procesor.

[dkone]

Kje si pa projekt našel? Ali si ga sam naredil? Vse skupaj je odvisno od takta,ki ga prejme mikrokontroler. Namesto enega 22pF kondezatorja,daj spremenjljivi kondezator v tem rangu,tako da nastaviš tisto odstopanje.

[program_er]

Programiraš v Bascomu? Bascom ima namreč že generiran Time in Date ukaz, ki ti glede na vpisan kvarčni kristal sam generira točno uro in ti jo shrani kot String spremenljivko, katero prikažeš na LCD.

Edit: Ups, komaz zdaj sem opazil, da je tvoj čip 8051. Zgoraj opisano je možno samo v Bascom-AVR in za AVR-je. Za tega ti ne znam pomagat.

[sebaveh]

[program_er]

LCD priključki:

1. pin - Db7: Data pin
2. pin - Db6: Data pin
3. pin - Db5: Data pin
4. pin - Db4: Data pin
5. pin - Db3: Data pin, ki ga pri 4-bitnem vodilu ne rabimo
6. pin - Db2: Data pin, ki ga pri 4-bitnem vodilu ne rabimo
7. pin - Db1: Data pin, ki ga pri 4-bitnem vodilu ne rabimo
8. pin - Db0: Data pin, ki ga pri 4-bitnem vodilu ne rabimo
9. pin - Ena: Kontrolni signal, povezan na uC
10. pin - R/W: Kontrolni signal (Read/Write), ki je fiksno povezan na maso, ker na LCD samo pišemo.
11. pin - Rs: Kontrolni signal, povezan na uC
12. pin - Vee: Na ta pin pripeljemo napetost trimerja za nastavitev kontrasta. En konec trimerja na +, drugi na maso, sredinski pa na Vee
13. pin - Vdd: +5V
14. pin - Vss: Masa (-)
15. pin - Katoda osvetlitve: To imajo samo LCD-ji z osvetlitvijo. Lahko sta prva ali zadnja 2 pina.
16. pin - Anoda osvetlitve: To imajo samo LCD-ji z osvetlitvijo. Lahko sta prva ali zadnja 2 pina.

[Borris]

Kondenzatorom nešto malo možeš promijeniti, ali najvažniji je program. Evo nekoliko dijelova koje sam ja koristio za nogometni semafor.

--------------------------------------------------------
Config Timer0 = Timer , Gate = Internal , Mode = 2
Load Timer0 , 250
Enable Interrupts
Enable Timer0
----------------------------------------------
Timer0_int:
push psw
push acc
Incr Brojac1
If Brojac1 > 99 Then
Incr Brojac2
Brojac1 = 0
If Brojac2 > 39 Then
Incr Sekunda_timer
Brojac2 = 0
If Sekunda_timer > 59 Then
Incr Minuta_timer
Sekunda_timer = 0
End If
End If
End If
pop acc
pop psw
Return
-------------------------------------
Ako ti pomaže dodat ću i cijeli program!!!!

[mucek4]

[mucek]

:program_er

Kot je že Mucek4 zapisal, je pinout ravno obraten; začne se z napajanjem in do pina 14 (podatki), pina za osvetlitev pa sta lahko 15 in 16 ali pa ponekod (redko) povsem na začetku, torej 1 in 2 (ter se vse ostalo zamakne).

LP, Grega

[int47]

R1 & C7 poskrbita za reset uC-ja ob vklopu.
S1 & S2 sta tipki. Zunanjeih pull up uporov ni, ker so že vgrajeni v uC.

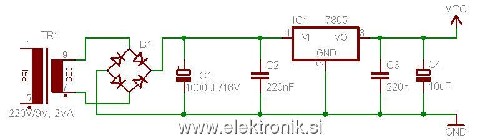

Na shemi ni narisan napajalni del: Gladilni in blokirni kondenzatorji in stabilizator.

[bozjator]

Napajalni del mam posebi. Sej je uredu takle k je na sliki ne?

[bozjator]

Projekta ne delam sam, bil je že na bascom testni plošči, ki sem jo dobil. Zdaj pa bi rad naredil samo uro pa sem gledal kakšno je vezje in ga narisal v eaglu.
Dkone, bom zamenu en kondenzator s spremenljivim pa nastavu tako kot si reku.
Ura pa zaostaja prbližno 22 minut po štirih urah.
Program je pa takle:

Dim Clock As Byte , Clock1 As Byte
Dim Sekunde As Byte , Sek1 As Byte , Sek10 As Byte
Dim Minute As Byte , Min1 As Byte , Min10 As Byte
Dim Ure As Byte , Ure1 As Byte , Ure10 As Byte
Dim Tmp As Byte

Sekunde = 0
Minute = 0
Ure = 0

Config Lcdpin = Pin , Db4 = P3.2 , Db5 = P3.3 , Db6 = P3.4 , Db7 = P3.5 , E = P1.2 , Rs = P1.3
Config Lcd = 16 * 2
Cursor Off
Cls

Config Timer0 = Timer , Gate = Internal , Mode = 2
On Timer0 Timerint
Load Timer0 , 250
Enable Interrupts
Enable Timer0
Start Timer0

Do
If Sekunde > 59 Then
Sekunde = 0
Incr Minute
End If

If Minute > 59 Then
Minute = 0
Incr Ure
End If

If Ure > 23 Then
Ure = 0
End If

Sek10 = Sekunde / 10
Tmp = Sek10 * 10
Sek1 = Sekunde - Tmp

Min10 = Minute / 10
Tmp = Min10 * 10
Min1 = Minute - Tmp

Ure10 = Ure / 10
Tmp = Ure10 * 10
Ure1 = Ure - Tmp


Locate 2 , 5
If Ure > 5 Then
Lcd Ure10
Else
Lcd " "
End If
Lcd Ure1 ; ":" ; Min10 ; Min1 ; ":" ; Sek10 ; Sek1

Print Ure1 ; ":" ; Min10 ; Min1 ; ":" ; Sek10 ; Sek1

Debounce P1.7 , 0 , Minset , Sub
Debounce P1.6 , 0 , Ureset , Sub
Loop
End

Minset:
Incr Minute
If Minute > 59 Then
Minute = 0
End If
Return

Ureset:
Incr Ure
If Ure > 59 Then
Ure = 0
End If
Return

Timerint:
Incr Clock
If Clock > 19 Then
Clock = 0
Incr Clock1
If Clock1 > 199 Then
Clock1 = 0
Incr Sekunde
End If
End If
Return
End

[Slemi]

En namig za program. Tam ko imaš if sekunde > 59 in potem sekunde = 0, daj namesto sekunde = 0, rajši sekunde = sekunde - 60. Za vsak slučaj. Isti princip tudi pri minutah in urah.

LP

[dragoon]

taka ura ne bo nikoli točna. Za potrebe rtc se uporablja kvar kristal frenkvence okoli 32khz in timer capture z ustreznim preskalerjem, da dobiš overflow točo vsako sekundo. AVR ji, in pa tudi vsi ostali omembe vredni procesorji imajo tak timer in tudi vgrajeno tako vezje za oscilator.
pojdi v štacuno in kupi urin kristal, potem pa se igraj naprej.

če delaš to samo za hec: lahko v vsakem interruptu timerju ročno prišteješ neko vrednost, da zadevo skalibriraš. pač malo pohitriš timer. koliko, pa zračunaj, oz kar poskušaj...

avr bascom ima napisane funkcije za rtc, samo priklopiš mu kristal, inicializiraš, in že šteje uro, datum... glej help.
