 Objavljeno: Čet Jan 17, 2008 7:21 pm Naslov sporočila: Dimmer za večje moči? |
 |
|

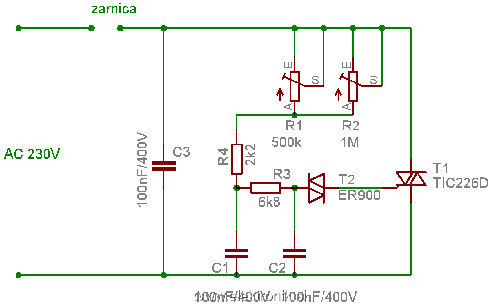

Pripel sem eno shemo, ki naj bi delovala. Zanima me kako bi povečal priključno moč tega vezja do recimo 5kW?
Je dovolj da zamenjam triac z močnejšim recimo:2N6506 (25A/600V), ali pa naprimer BTA40-700B (40A/700V)? Seveda bi zadevo ustrezno hladil.
Ima kdo izkušnje z čem podobnim?
| Opis: |
|
| Velikost datoteke: |
6.96 KB |
| Pogledana: |
16 krat |
|
Nazadnje urejal/a ule Pet Jan 18, 2008 11:54 am; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
 |
Gavran
Član
Pridružen-a: Pon 26 Maj 2003 12:16
Prispevkov: 415
Aktiv.: 1.75
Kraj: Posavje
|
| Objavljeno: Čet Jan 17, 2008 8:29 pm Naslov sporočila: |
|
|
| V principu zadostuje le močnejši triac.
|
|
| Nazaj na vrh |
|
|
jur
Član
Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.70
Kraj: [color=zelena]Ljubljana[/color]
|
| Objavljeno: Pet Jan 18, 2008 10:39 am Naslov sporočila: |
|
|
Večji triac lahko zahteva večji tok v gate, pa bo morda potrebno popraviti upore (R3, R4). Za večjo moč moraš tudi zamenjati oziroma na novo narediti tiskanino (debelejše povezave). Pa kakšen snubber (RC člen) čez triac bi prav prišel. Če boš krmilil motor, je RC člen nujen.
Jur
|
|
| Nazaj na vrh |
|
|
ule
Član
Pridružen-a: Tor 13 Jan 2004 20:32
Prispevkov: 1583
Aktiv.: 6.68
Kraj: Babno Polje
|
| Objavljeno: Pet Jan 18, 2008 11:55 am Naslov sporočila: |
|
|
| Krmilil bi luči. Bom zadevo sestavil in poročal kako je šlo.
|
|
| Nazaj na vrh |
|
|
ule
Član
Pridružen-a: Tor 13 Jan 2004 20:32
Prispevkov: 1583
Aktiv.: 6.68
Kraj: Babno Polje
|
| Objavljeno: Tor Mar 11, 2008 1:09 am Naslov sporočila: |
|
|

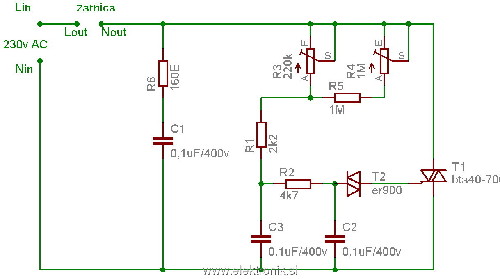

Zadeva je ugledala svojo luč in dela. Shemo sem pa malenkost spremenil. Na kanal sem testno priklopil tri reflektorje 500W (skupaj 1,5kW), več jih pa nisem našel.
Slike:
| Opis: |
|
| Velikost datoteke: |
75.65 KB |
| Pogledana: |
28 krat |
|
| Opis: |

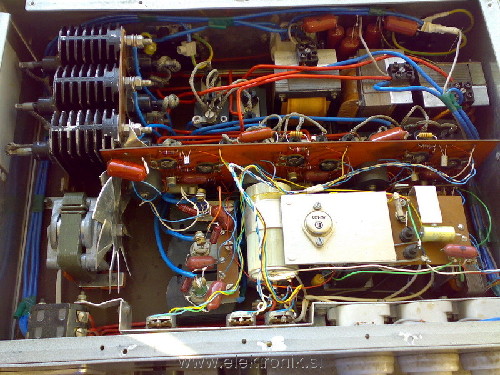

| Regulacija, ki je bila prvotno v ohišju in bila v okvari je zgledala nekako takole. |
|
| Velikost datoteke: |
204.22 KB |
| Pogledana: |
16 krat |
|
| Opis: |

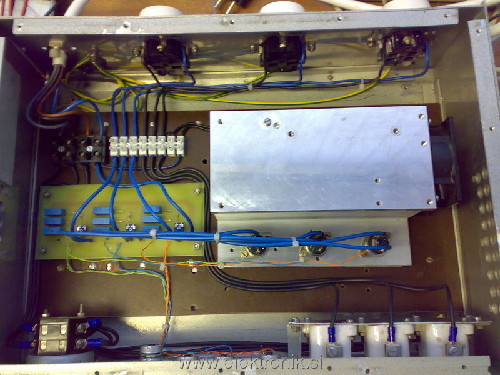

| Na novo izdelana regulacija v starem ohišju. |
|
| Velikost datoteke: |
153.72 KB |
| Pogledana: |
25 krat |
|
|
|
| Nazaj na vrh |
|
|
ule
Član
Pridružen-a: Tor 13 Jan 2004 20:32
Prispevkov: 1583
Aktiv.: 6.68
Kraj: Babno Polje
|
| Objavljeno: Tor Mar 11, 2008 1:11 am Naslov sporočila: |
|
|
| Še eno vprašanje. Zakaj je na triaku važno kam priklopim A1 in A2? V enem primeru regulacija deluje normalno, v drugem pa ne?
|
|
| Nazaj na vrh |
|
|
NeoTO
Član
Pridružen-a: Pon 28 Mar 2005 19:19
Prispevkov: 2752
Aktiv.: 11.61
Kraj: Trzic
|
| Objavljeno: Tor Mar 11, 2008 8:24 am Naslov sporočila: |
|
|
Mislim da je zato, ker je trigger vhod bližje A1 (glede na "polprevodniško" skico triaka). Poglej na http://en.wikipedia.org/wiki/Triac
_________________
Lp,
Matevž |
|
| Nazaj na vrh |
|
|
aly
Član
Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.70
Kraj: Kranj - struževo
|
| Objavljeno: Tor Mar 11, 2008 10:51 am Naslov sporočila: |
|
|
4-slojna polprevodniška struktura Tiristorja ni simetrična. Tu je važna polariteta - tudi krmilnega signala.
Triac pa sta v principu samo dva tiristorja vezana paralelno v protifazi; (znotraj na siliciju pa struktura ni simetrična).
Tudi tukaj je pomembna polariteta krmilnega signala napram skrajnemu priključku.
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding  |
|
| Nazaj na vrh |
|
|
BostjanVidmar
Član
Pridružen-a: Sre 30 Jan 2008 13:46
Prispevkov: 299
Aktiv.: 1.41
Kraj: Dragomer
|
| Objavljeno: Tor Mar 11, 2008 3:14 pm Naslov sporočila: |
|
|
Mene pa zanima, zakaj sta dva potenciometra (ali sta to tristorja)?
Bi pogledal po googlu, samo mi noče odpreti nobenega iskalnika (čudno).
|
|
| Nazaj na vrh |
|
|
jur
Član
Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.70
Kraj: [color=zelena]Ljubljana[/color]
|
| Objavljeno: Tor Mar 11, 2008 3:32 pm Naslov sporočila: |
|
|
| BostjanVidmar je napisal/a: |
Mene pa zanima, zakaj sta dva potenciometra (ali sta to tristorja)?
Bi pogledal po googlu, samo mi noče odpreti nobenega iskalnika (čudno). |
Če misliš na R3 in R4, sta dva potenciometra, ali pa je eno potenciometer, drugi pa trimer. Enega (trimer) nastaviš tako, da se začne regulacija z potenciometrom takoj, ko ga začneš vrteti. Da se na začetku ne "vrti v prazno".
Jur
|
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.41
|
| Objavljeno: Tor Mar 11, 2008 4:39 pm Naslov sporočila: |
|
|
Upornost R4+R5 je v vsakem primeru vsaj 5x večja od R3...
Ni to malo čudno zvezano?
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
ule
Član
Pridružen-a: Tor 13 Jan 2004 20:32
Prispevkov: 1583
Aktiv.: 6.68
Kraj: Babno Polje
|
| Objavljeno: Tor Mar 11, 2008 5:05 pm Naslov sporočila: |
|
|
Ja res je čudno, ampak deluje.
|
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.41
|
| Objavljeno: Tor Mar 11, 2008 5:21 pm Naslov sporočila: |
|
|
R4 ima sploh kakšen vpliv?
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
ule
Član
Pridružen-a: Tor 13 Jan 2004 20:32
Prispevkov: 1583
Aktiv.: 6.68
Kraj: Babno Polje
|
| Objavljeno: Tor Mar 11, 2008 7:04 pm Naslov sporočila: |
|
|
| Ja ima vpliv. Točno tako kot je jur napisal.
|
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.41
|
| Objavljeno: Tor Mar 11, 2008 7:33 pm Naslov sporočila: |
|
|
Hmm... sem šel računat malo in se res pozna precej bolj, kot je "od oka" zgledalo.
Ekvivalentna upornost je 180-200k ali 10% območja...
