Pozdravljeni!

Potem ko sem včeraj skuril prvo vezje praznilca in je še lep čas smrdelo po sobi, bom rabil nov praznilec. Praznim oddajniške celice in rabim odklop praznjenja pri 6-8 V (ni ravno pomembno ali je 6 ali pa 8 V).

Najprej sem poskusil NE555 in namreč ko na pinu 2 pade napetost pod 1/3 Vcc, se praznjenje odklopi. Problem je ko se napetost zelo počasa spušča, vezje sploh ne odklopi.

Nato sem vzel LM339 in ga povezal v primerno vezje na internetu. Na internetu je bil "low volt alarm", jaz pa potrebujem ravno obratno. Napetost na izhodu ne preseže 0,5 V, kar ni dovolj, da bi se odprl transistor.

Nekje sem zasledil, da se da uporabiti zenerco 6V in transistor in s tem narediti, da se breme oklopi pri neki naptosti (mislim, da okrog 7-8 V). Morda kdo ve, kakšno je to vezje in če bi mi ga lahko kdo skiciral?

Hvala že vnaprej!

[TECHNIC]

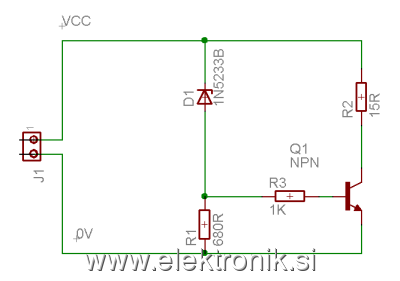

Že našel.

[Iztok]

Malo primitivnejša varijanta bi bila tudi zaporedna vezava 10-tih diod 1N400x in žarnice 12V/10W.

[s55m]

[robert]

[TECHNIC]

Zgornjega vezja ne bom uporabil, saj se tranzistor precej (preveč) greje.

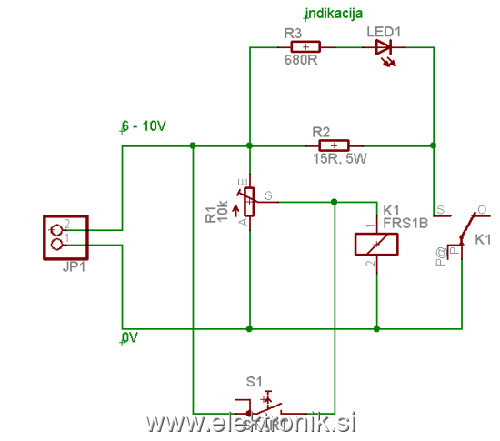

Našel sem pa še en način odklopa. Temelji na tem, da rele odklopi, ko napetost ni dovolj velika, da bi rele ostal odprt. Napravil sem nekaj meritev pri različni tokovni obremenitvi in rele zelo natančno odklaplja.

[robert]

KOMPLICIRAS

Se enkrat - Simpl je ta nar tabujš

[TECHNIC]

Ja ja, saj bom kupil diode... samo sedaj nekaj rišem ko čakam na pošiljko.

[TECHNIC]

Evo, vezje sem zjedkal, sestavil in stestiral. Le en problem sem opazil. Vse skupaj se precej greje. Če je preveč ne vem, čez 1 minuto začne tista prozorna tekočina na vezju (flux?) cvrčati, na levem prstu pa imam že opeklino ko sem poskusil temperaturo diod.

Imam 9 zaporedno vezanih diod, padec na eni diodi je 0,8 V, na vseh torej 7,2 V. To sem na vezju tudi izmeril. Na diodah pomeni to 4,32 W moči. (pri 0,6 A toka). Upor pa je 4,7 R in na njem ostane še 2,6 V napetosti. Upor je 2 W, pokuri pa se 1,5 W, tako da tu nebi smelo biti problema.

No, ne vem. Morda se sploh ne greje veliko, ker nevem koliko bi se moralo gret.
Izračunan tok je bil 0,66 A, praktično pa je 0,6 A.

[Iztok]

In zakaj se ti tako mudi s praznjenjem?

Jaz sem ti predlagal 12v/10w žarnico, ne pa 30 watne, kar je približno enakovredno tistemu tvojemu 4E7 uporu.

Uporabi 15 ohmski upor pa bo vse v mejah normale.

[BorutS]

Če hočeš izpraznit akumulator, preko upora, tranzistorja ali diod se ti bodo elementi greli, zato potrebuješ ustrezne elemente, za tako moč.
Nisi pa povedal s kakšnim tokom naj se prazni. Kakšen mora biti preklop, ali mora tok v trenutku pasti na 0 ali je lahko prehod postopen. Napetost na bateriji naj bo 6 do 8V ko je obremenjena ali ne?
LP
Borut

[TECHNIC]

Praznim preko zaporedno vezanih diod(9×) in upora 4,7 R. Tok pri tem znaša 0,6 A, kar je normalno.

Praznim oddajniški paket s kapaciteto 1700 mAh. Če bi bil tok stalen 0,6 A, bi bil paket spraznjen v ca. 3 urah. Kaj več kot to se mi zdi malo preveč.

Kje je 0,6 A preveč? Diode zmorejo 1 A toka, upor pa 2 W (1,5 W je pa obremenjen).
Še nekaj. Po 5 minutah se cin pod dvema diodama stali. Postane mehak, tako da lahko diodo rahlo premikaš (ne s prsti seveda).

Imam še en 15 ohmski upor, le da se bo čas praznjenja precej povečal, na 7 ur približno.

Ta prehod ni pomemben, tok pa je v času ko vezje začne odklapljat tako ali tako že skoraj 0 A. Rabim odklop ca. 7V, pri praznilnem toku 0,6 A so celice relativno neobremenjene.

Najbrž bom vseeno zamenjal upor na 15 ohmskega, le zanima me zakaj se zdaj vse toliko greje?

[Slowfly]

Kaj ti prazniš popolnoma napolnjene celice? Še nekaj me zanima, kak tip celic imaš, ter čemu jih sploh prazniš?

[TECHNIC]

Niso ravno popolnoma polne, prazne pa tudi ne. Vsak teden letim ca. 1 uro, praznim pa vsake 4 tedne. To znese da je v celicah še okrog 1000 mAh. Zgleda, da bom moral več leteti.

Celice so Ni-MH 1700 mAh.

Praznim zato, ker so se prejšnje celice, v prejšnjem oddajniku, popolnoma polenile. Kapaciteta je bila sicer visoka, prav tako pa notranja upornost. Krivulja praznjenja je bila precej ploska, kar naenkrat pa je padla skoraj navpično.

Ravno zato cikliram, da ohranjam nižjo notranjo uporanost in da bodo celice dlje zdržale.

Ja nič, bom upor zamenjal, pa bo.
