[Musty]

Pozdravljeni

Naletel sem na problem pri projektu, kjer s piezo membrano predvajam določeno frekvenco in jo nato z drugo piezo membrano sprejemam.

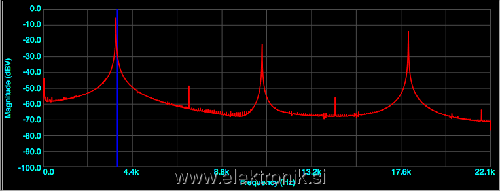

Naletel sem na dokaj zanimivo lastnost piezo membran, da resonirajo na lastni resonančni frekvenci, ki je v mojem preizkusi enaka predvajani frekvenci, in na overtonskih frekvencah s skoraj enako amplitudo.

Prilagam nekaj slikic za boljšo predstavo.

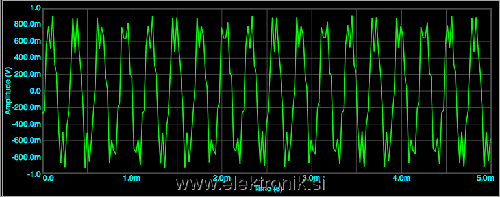

Problem je sledeč. Želim samo sinusni signal, in ne seštevek sinusnih signalov vseh overtonskih frekvenc. V ta namen nameravam narediti pasovno propustno sito na frekvenci 3,6kHz .

Zanima me, kaj je bolj še uporabiti oziroma lažje izvesti. aktivni filter naprimer butterworth oz kaj podobnega:
http://www.wa4dsy.net/robot/bandpass-filter-calc

Aktivni filter se mi zdi boljši predvsem zaradi hkratnega ojačanja, ki ga pri pasivnem izvajam posebej.

Zasledil sem tudi kalkulator za pasivni filter, izračuna potrebne induktivnosti tuljav, vendar jih v hteju nisem zasledil, za tistih nekaj komadov pa tudi ne želim naročati s farnella.

Zanimajo me predvsem vaše izkušnje in predlog, saj še filtra nisem nikoli gradil.

Lp

[borber]

Za sinusni signal bi zadostoval low-pass z lomno frekvenco malo nad 3.6kHz. Za enako dušenje harmonskih komponent je tudi manj zapleten.
