PrispevekObjavljeno: Čet Avg 20, 2009 5:16 pm    Naslov sporočila:  RS232 povezovalni kabel Odgovori s citatom
Povezujem dve napravi preko RS232, pa so mi šli tipi serijskih povezav že malo iz glave.

Priključka sta naslednja:

1. RJ12 z naslednjimi pini:

1. DSR
2. Frame GND
3. TX
4. RX
5. Signal GND
6. DTR

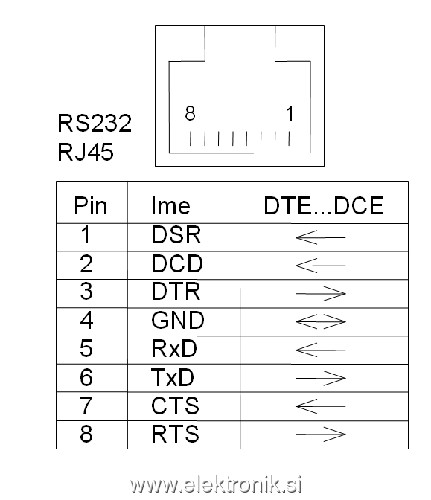

2. RJ45 je na pripeti sliki.

Kako tole zvezat med seboj, da bo zadeva delala?

Lp Frenki

 Opis:
IN_RS232
 Velikost datoteke:  57.49 KB
 Pogledana:  1 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
damo123
Član
Član



Pridružen-a: Pon 14 Avg 2006 2:22
Prispevkov: 64
Aktiv.: 0.28
Kraj: Nazarje
PrispevekObjavljeno: Čet Avg 20, 2009 5:32 pm    Naslov sporočila:   Odgovori s citatom
vprašaš strica GOOGL-a

http://www.arcelect.com/rs232.htm
http://www.bb-elec.com/bb-elec/literature/tech/faq_rs232_connections_work.pdf
http://levstik-erjavec.hitri.com/standart.htm

http://www.google.si/#hl=sl&q=DTE+to+DCE+rs232&meta=&fp=1f935c9f659b4517

lp
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
frenki
Moderator
Moderator



Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 6732
Aktiv.: 28.43
Kraj: Ljubljana (JN76GB)
PrispevekObjavljeno: Čet Avg 20, 2009 5:39 pm    Naslov sporočila:   Odgovori s citatom
Hvala ... to sem naredil najprej ampak rezultat je pa tak, da malo dela, malo ne ... Confused

Bodi tako dober, pa napiši, kako bi ti tole zvezal ...

Lp, Frenki
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
Sokrat
Član
Član



Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 23.58
PrispevekObjavljeno: Čet Avg 20, 2009 5:46 pm    Naslov sporočila:   Odgovori s citatom
Obakrat TX na RX z ene na drugo stran, DSR in DTR pa ali navzkrizno z ene na drugo stran, ali pa se raje obakrat nazaj na svojem koncu kabla (loopback). Meni deluje brez kontrolnih signalov - mislim da so celo v zraku, ne ljubi se mi pa vleci kabla ven in meriti, ce ni nujno in ce ne gre za isto stvar.

Aja pa vidim, da imas na eni strani RJ45, ki ima se CTS in RTS, torej se ta dva v loopback, ce naprava na tej strani misli, da jih bo uporabljala.
_________________
Ka ti bo pa torba ce si kupu kolo ?
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
aly
Član
Član



Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.72
Kraj: Kranj - struževo
PrispevekObjavljeno: Čet Avg 20, 2009 5:50 pm    Naslov sporočila:   Odgovori s citatom
Odvisno, kaj sta ti dve napravi: DTE ("master") ali DCE ("slave)...
Če je povezava master-slave, je "direktna", če pa je master-master, potem je "križna".

Predpostavljam, da je povezava standardna, kar pomeni DTE-DCE.
In predpostavljam, da ima DTE vtičnico RJ12 in DCE vtičnico RJ45 Question
Zvežeš tako:

Koda:
RJ12            RJ45

DSR -----<----- DSR
GND1 ---------- GND
TXD ----->----- TXD
RXD -----<----- RXD
GND2 ---------- GND
DTR ----->----- DTR

            |-- RTS
            |-- CTS

             -- CD



http://aljaz.info/elektro/pc/rs-232c.txt


Koda:
                     Povezave preko RS-232C protokola:
                   -------------------------------------

DTE = Data Terminal  (Terminal, PC-AT,...)            <- moski konektor
DCE =                (Modem, mis, risalna tabla,...)  <- zenski konektor


1.) DTE - DCE

   1.1) Standardna
  ~~~~~~~~~~~~~~~~~
     DTE:          DCE:

      TXD ----->----- TXD
      RXD -----<----- RXD

      DTR ----->----- DTR
      DSR -----<----- DSR

      RTS ----->----- RTS     <- ni obvezno
      CTS -----<----- CTS     <- ni obvezno

       CD -----<----- CD      <- za modem
       RI -----<----- RI      <- za modem

     SGND ----------- SGND


   1.2) Zmanjsana
  ~~~~~~~~~~~~~~~~
     DTE:          DCE:

      TXD ----->----- TXD
      RXD -----<----- RXD

      DTR --|     |-- DTR
 (CD+)DSR --|     |-- DSR(+CD)

      RTS --|     |-- RTS
      CTS --|     |-- CTS

     SGND ----------- SGND


2.) DTE - DTE

   2.1) Standardna
  ~~~~~~~~~~~~~~~~~
     DTE 1:          DTE 2:

      TXD ----->----- RXD
      RXD -----<----- TXD

      DTR ----->----- DSR
 (CD+)DSR -----<----- DTR(+CD)

      RTS ----->----- CTS
      CTS -----<----- RTS

     SGND ----------- SGND


   2.2) Zmanjsana
  ~~~~~~~~~~~~~~~~
     DTE 1:          DCE 2:

      TXD ----->----- TXD
      RXD -----<----- RXD

      DTR --|     |-- DTR
      DSR --|     |-- DSR

      RTS --|     |-- RTS
      CTS --|     |-- CTS
       CD --|     |-- CD

     SGND ----------- SGND

_________________
I'm going to stand outside, so if anyone asks, I'm outstanding Smile

Nazadnje urejal/a aly Čet Avg 20, 2009 6:03 pm; skupaj popravljeno 5 krat
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran MSN Messenger - naslov
frenki
Moderator
Moderator



Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 6732
Aktiv.: 28.43
Kraj: Ljubljana (JN76GB)
PrispevekObjavljeno: Čet Avg 20, 2009 5:51 pm    Naslov sporočila:   Odgovori s citatom
Nak ... namenska naprava (RJ12) in "modem" (RJ45) ---> v navodilih je napisano: ... deluje kot modem in ga lahko štejemo med opremo za prenos podatkov - DCE. V osnovni instalaciji deluje kot terminalna podatkovna oprema DTE ...
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
Sokrat
Član
Član



Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 23.58
PrispevekObjavljeno: Čet Avg 20, 2009 6:03 pm    Naslov sporočila:   Odgovori s citatom
In kako imas ti to sedaj zvezano ?

Kaj pomeni "malo dela, malo ne" ? Ce nekaj znakov prenese, potem pa se ustavi, imas problem s handshakingom, ampak brez odgovora na prvo vprasanje je nesmiselno ugibati kaj konkretno ne stima.
_________________
Ka ti bo pa torba ce si kupu kolo ?
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
aly
Član
Član



Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.72
Kraj: Kranj - struževo
PrispevekObjavljeno: Čet Avg 20, 2009 6:06 pm    Naslov sporočila:   Odgovori s citatom
Ummm .. .tega pa ne razumem.
Katera naprava se obnaša kako in ima katero vtičnico?
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding Smile
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran MSN Messenger - naslov
frenki
Moderator
Moderator



Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 6732
Aktiv.: 28.43
Kraj: Ljubljana (JN76GB)
PrispevekObjavljeno: Čet Avg 20, 2009 7:10 pm    Naslov sporočila:   Odgovori s citatom

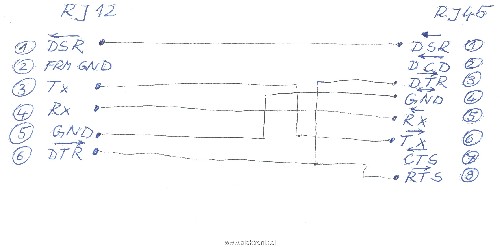

Bom narisal in pripel ...

 Opis:
RJ12/RJ45
 Velikost datoteke:  435.42 KB
 Pogledana:  6 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
aly
Član
Član



Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.72
Kraj: Kranj - struževo
PrispevekObjavljeno: Čet Avg 20, 2009 7:43 pm    Naslov sporočila:   Odgovori s citatom
CTS in RTS bi jaz povezal skupaj in odklopil od DTR.

DTR pa ostane povezan na tadrug DTR.
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding Smile
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran MSN Messenger - naslov
Sokrat
Član
Član



Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 23.58
PrispevekObjavljeno: Čet Avg 20, 2009 8:08 pm    Naslov sporočila:   Odgovori s citatom
Jaz bi pa naredil loopback za DSR/DTR na obeh straneh in CTS/RTS tam, kjer je to relevantno. Ce bi naprava potrebovala HW flow control, bi to pisalo v navodilih, kjer bi tudi eksplicitno pisalo kaksen FC potrebuje.

Tako bi ostale od povezav samo RX, TX in GND.

Ce potem zmanjka kaksen znak, bi sele eksperimentiral dalje s FC.
