 Objavljeno: Pon Nov 02, 2009 7:50 pm Naslov sporočila: TL499A switching regulator |
 |
|
Zanima me, če ima kdo kaj izkušenj s tem dobrim starim čipom? A zna povzročati težave?
Namreč, imam vezavo skoraj identično tej, s tem da imam 56uH tuljavo in pa current sensing upor (R20 na shemi) velikosti 1k. Napetost želim iz 3.3V dvigniti na 5V.
Zadeva je praktično podobna kot tukaj, ali pa morda tukaj.
No, v mojem primeru čip pri 1.1V (kjer naj bi začel preklapljat), samo veselo potegne nekaj čez 200mA toka, če pa napetost višam, postane še bolj žejen, nakar začne ven uhajat dim. In to, zanimivo, ne glede ali je izhod obremenjen, neobremenjen, ali menjam katerikoli upor, tisti za current sense, ali pa tiste iz feedbacka.
Preizkusil sem na PCBju, zvezal sem že dvakrat posebej... Vsakič povsem neuspešno - čip ne miga popolnoma nič, ne daje nobenih signalov (razen dimnih) od sebe, da bi imel kakršno koli željo regulirat napetost (pregledal z osciloskopom).

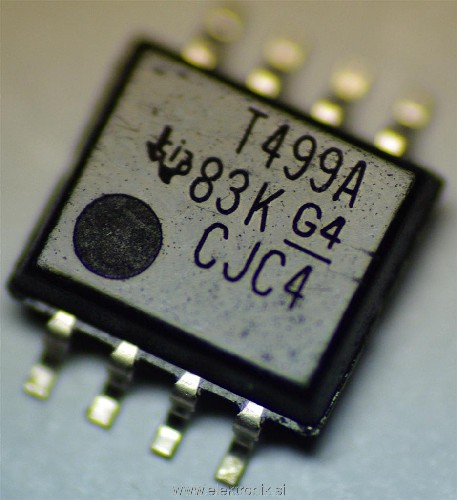

Začel sem sumit, da so pa morda čipi defektni? Prilagam slikico, če ima morda kdo doma kakega, naj preveri oznake, lepo prosim!
Sam imam še štiri, računam da se bo vsaj še iz kakšnega kadilo
| Opis: |
|
| Velikost datoteke: |
93.24 KB |
| Pogledana: |
2 krat |
|
|
|
| Nazaj na vrh |
|
 |
Pyr0Beast
Član
Pridružen-a: Pon 16 Jun 2008 14:11
Prispevkov: 4969
Aktiv.: 23.99
|
| Objavljeno: Pon Nov 02, 2009 9:56 pm Naslov sporočila: |
|
|
Si ziher, da ga imaš pravilno obrnjenega, torej + in - / masa ?
Za debug odstrani tuljavo in še enkrat preveri, če se kaj kadi.
Lahko je kondi na izhodu prebit, vprašanje. Pripelji tista 2V še na izhod in poglej če kaj papca.
|
|
| Nazaj na vrh |
|
|
aly
Član
Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.68
Kraj: Kranj - struževo
|
| Objavljeno: Tor Nov 03, 2009 12:23 am Naslov sporočila: |
|
|
Enak problem sem imel z enimi drugimi step-up switcherji.
Ko sem ga vklopil, je delal brez težav. Ob izklopu in naslednjem vklopu pa je bil iz meni neznanega razloga vgrajen preklopni tranzistor ves čas odprt, in je papal neomejeno toka. Pfffssssssss bum
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding  |
|
| Nazaj na vrh |
|
|
Umnik
Član
Pridružen-a: Čet 16 Sep 2004 17:52
Prispevkov: 958
Aktiv.: 4.04
Kraj: Novo mesto
|
| Objavljeno: Tor Nov 03, 2009 12:23 am Naslov sporočila: |
|
|
| Pyr0Beast je napisal/a: |
Si ziher, da ga imaš pravilno obrnjenega, torej + in - / masa ?
Za debug odstrani tuljavo in še enkrat preveri, če se kaj kadi.
Lahko je kondi na izhodu prebit, vprašanje. Pripelji tista 2V še na izhod in poglej če kaj papca. |
1. Če so ga narobe zapakirali v ohišje, ja, potem ga najverjetneje narobe obračam
2. V step-up/boost regulator bo težko tekel tok, če mu odstraniš tuljavo, ki je temelj za njegovo delovanje (posledica je, da se čip ne greje).
3. Kondi na izhodu ni prebit.
Glede na to, da je TL499 stari ata med switcherji, bi ga morda znala zmotit malo večja serijska upornost tuljave in kondijev. Drugega razloga praktično ne vidim.
|
|
| Nazaj na vrh |
|
|
Pyr0Beast
Član
Pridružen-a: Pon 16 Jun 2008 14:11
Prispevkov: 4969
Aktiv.: 23.99
|
| Objavljeno: Tor Nov 03, 2009 4:05 am Naslov sporočila: |
|
|
2. Vsaj probaj no in poglej če se oscilator polni/prazni.
3. Si probal ? Potem to ni to.
|
|
| Nazaj na vrh |
|
|
sscott
Član
Pridružen-a: Pet 10 Jul 2009 12:11
Prispevkov: 1133
Aktiv.: 5.84
Kraj: Medvode
|
| Objavljeno: Tor Nov 03, 2009 11:44 am Naslov sporočila: |
|
|
zmanjšaj upor r20 na 200E
Mogoče testiraj še kakšno drugo tuljavo, saj ta lahko pride v nasičenje
LP
|
|
| Nazaj na vrh |
|
|
Umnik
Član
Pridružen-a: Čet 16 Sep 2004 17:52
Prispevkov: 958
Aktiv.: 4.04
Kraj: Novo mesto
|
| Objavljeno: Pet Nov 06, 2009 10:56 pm Naslov sporočila: |
|
|
| Pyr0Beast je napisal/a: |
| 2. Vsaj probaj no in poglej če se oscilator polni/prazni. |
| sscott je napisal/a: |
zmanjšaj upor r20 na 200E
Mogoče testiraj še kakšno drugo tuljavo, saj ta lahko pride v nasičenje |
Zmanjšal upor, zamenjal tuljavo s tako z mOhm upornostjo in je sicer zadeva začela vsaj malo brcat, vendar daaaaaaaaleč od tega, da bi bila napetost na izhodu stabilna. Ko sem dal na izhod največji kondenzator kar sem jih imel pri roki (470uF), je bila zadeva kolikor toliko lepa, je pa bila potem poraba v prostem teku prevelika...

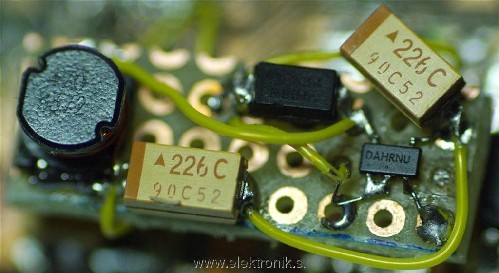

V tem času sem tako iz Farnella naročil novejši, enostavnejši, manjši in cenejši NCP4102, zadevo nalotal in dela brez težav tudi na koščku protoboarda, ki sem ga postavil natanko preko layouta za TL499A
Problem rešen, naprava deluje. Le izhodni kondi malo štrli, a nič zato
| Opis: |
|
| Velikost datoteke: |
80.99 KB |
| Pogledana: |
5 krat |
|
|
|
| Nazaj na vrh |
|
|
bungee
Član
Pridružen-a: Pon 07 Mar 2005 18:49
Prispevkov: 1479
Aktiv.: 6.24
Kraj: Ljubljana
|
| Objavljeno: Sob Nov 07, 2009 12:22 am Naslov sporočila: |
|
|
| OT: Ali je treba žico, ki jo uporabljaš pri tem tvojem proto boardu lupit, ali je izolacija "prijazna" do direktnega spajkanja?
|
|
| Nazaj na vrh |
|
|
Umnik
Član
Pridružen-a: Čet 16 Sep 2004 17:52
Prispevkov: 958
Aktiv.: 4.04
Kraj: Novo mesto
|
| Objavljeno: Sob Nov 07, 2009 12:29 am Naslov sporočila: |
|
|
| bungee je napisal/a: |
| OT: Ali je treba žico, ki jo uporabljaš pri tem tvojem proto boardu lupit, ali je izolacija "prijazna" do direktnega spajkanja? |
Jaz jo ponavadi, tam kjer je odrezana, malo pomočim v cin raztopljen na konici. Tam se potem izolacija segreje in skrči, kar omogoči, da žico brez truda prispajkaš.
Če prav uporabljaš je prijazna, ja.
|
|
| Nazaj na vrh |
|
|
milan62
Član
Pridružen-a: Ned 04 Jan 2004 23:19
Prispevkov: 2391
Aktiv.: 10.09
Kraj: Kranj
|
| Objavljeno: Sob Nov 07, 2009 1:09 am Naslov sporočila: |
|
|
| Umnik je napisal/a: |
| V tem času sem tako iz Farnella naročil novejši, enostavnejši, manjši in cenejši NCP4102 |
NCP4102 ali NCP1402 ?
_________________
Wasting time online since 1999 |
|
| Nazaj na vrh |
|
|
aly
Član
Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.68
Kraj: Kranj - struževo
|
| Objavljeno: Sob Nov 07, 2009 1:14 am Naslov sporočila: |
|
|
| Umnik je napisal/a: |
| V tem času sem tako iz Farnella naročil novejši, enostavnejši, manjši in cenejši NCP4102, zadevo nalotal in dela brez težav |
hmm, tole dvoje meni ne gre skupaj.
Iz enačbe pade ven:
| Citiram: |
| 0 najdenih izdelkov za “NCP4102” |
Me pa res zanima pravilna oznaka čipa.
Iščem nekaj majhnega na visoki frekvenci s čima manj elelenti.
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding |
|
| Nazaj na vrh |
|
|
Umnik
Član
Pridružen-a: Čet 16 Sep 2004 17:52
Prispevkov: 958
Aktiv.: 4.04
Kraj: Novo mesto
|
| Objavljeno: Sob Nov 07, 2009 1:05 pm Naslov sporočila: |
|
|
Se opravičujem, NCP1402, kot je pravilno ugotovil mi747.
So s fiksno izhodno napetostjo a jih ponujajo v več okusih:
1.8V do 5V v menda 100mV korakih. Piše v datasheetu.
|
|
