Pozdravljeni.

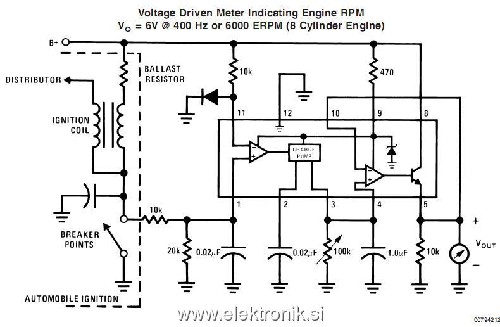

Kakšen je pravilen priklop signala (Vout) iz vezja s spodnje slike na ADC?
Vezje je frekvenčno napetostni pretvornik in mi deluje pravilno (na izhodu dobim 0 - 2.5V, odvisno od vhodne frekvence).
Tudi ADC na LPC2103 (Silica plata) mi deluje pravilno - sem stestiral s potenciometrom.

Če priključim Vout (ki je v nekem trenutku npr. 1V) direktno na ADC pin na ARM-u, se nivo na Vout zviša na 2.1V in tam ostane ne glede na to kako spreminjam vhodno frekvenco.

[nakamichi]

Imaš vse nastavitve uredu urejene v LPCju, meni to smrdi po pull-upu s strani LPCja kot, da je pin izhodni in v logični enici.

L.P.,
Miha

[gumby]

Imaš kak pameten razlog za pretvorbo frekvence v napetost in potem nazaj v frekvenco?

[RokO]

@nakamichi: Nastavitve v LPCju so OK. Tako ali tako sem kodo skrčil do te mere, da samo berem z ADC vhoda in prikazujem v Terminalu. Pa tudi - kot sem napisal - ADC dela brez problema če z isto kodo nanj priključim potenciometer.

@gumby: mogoče se ne razumeva - jaz pretvarjam frekvenco v napetost in potem naj bi to napetost uporabljal naprej. Tukaj ni nobenega pretvarjanja nazaj v frekvenco.

Sam sumim, da mi težavo povzroča kakšna ne prilagoditev upornosti na vhodu ADC-ja ali kaj podobnega. Mogoče ima kdo kakšno idejo kaj bi lahko dal vmes med izhodom F/V pretvornika in ADC jem od LPCja?

[RokO]

Problem je rešen.
"Težava" je v plati od Silice, ki ima gor LED matrix display, ki je stalno priključen na določene pine.
Ko sem ta display odstanil, je stvar začela delovati.

Hvala vsem za pomoč.
