Danes sem podokumentiral izdelavo PCB s pomočjo press-n-peel folije, ki sem jo staknil na ebay-u. Postopek izdelave je na las podoben toner transferju, vendar namesto papirja uporabimo specialno folijo. Dobra stran te folije je, da zamaši vse pore v tonerju tako, da si lahko privoščimo tudi večje površine bakra brez bojazni, da bi bile porozne. Resolucija je po občutku malce višja, kot pri običajnem toner transferju.
Odpornost nanosa je velika. Še z brusnim papirjem gre težko stran...

Sam postopek zgleda takole:
-naprintamo (z laserjem, seveda) PCB na mat stran folije
-folijo s tonerjem z breskvico ali podobnim sadjem zlaminiramo na očiščeno ploščico (uporabljam brusno gobico)
-zlaminirano ploščico ohladimo pod vodo in folijo potegnemo stran
-z jedkanjem nadaljujemo po običajnem postopku...

Plusi:
-boljša ponovljivost postopka
-večje površine bakra niso porozne
-hitrejša izdelava
-lažje "lovljenje" lukenj (običajno vrtam na CNC zato so luknje zvrtane najprej)

minusi:
-cena cca. 3€/A4

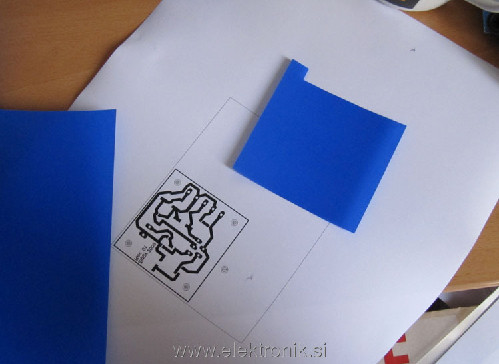

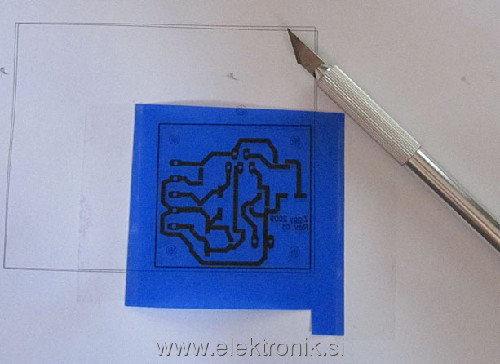

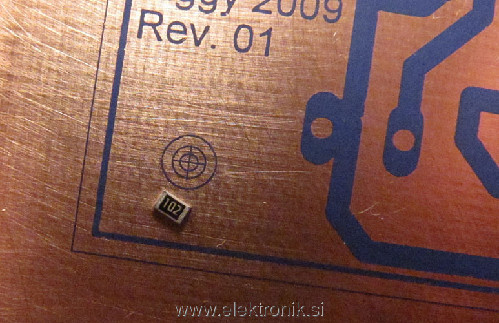

Pa še par slabih fotk (fotkal sem s trotlom, ker sem prelen, da bi znosil na kup vso makro opremo). Upor za primerjavo velikosti je 0805. Debele vezi so širine 0.056'' (1.4 mm) napis pa 0.07'' (0.18 mm).

Ah, ja, fotke si sledijo od spodaj navzgor (edit: začuda so sedaj, po oddaji posta, prav obrnjene )

[mcride]

Hmm, samo cena je pa res pretirana

lp

[jvolk]

Tako na hitro zgooglano:
http://www.techniks.com/
20 folij = 33 dolarjev =~22 eur
se pravi 1.1 eur/folijo

Če je to ta folija...

[piroman]

Hja, iz USA je poštnina kar pomemben faktor. Tule sem jih naročil: http://cgi.ebay.co.uk/Press-n-Peel-Blue-PCB-Transfer-Film-FIVE-sheet-pack_W0QQitemZ120503213910QQcmdZViewItemQQptZUK_BOI_Electrical_Components_Supplies_ET?hash=item1c0e8d1f56

[xsyt]

Če kdo najde ceneje to.. nekoč sem imel fotopapir, ki je bil na podoben princip kot ta folija... je en sloj odstopil iz papirja, šel je pa z lahkoto dol (se ni zalimal na TIV). Super zadeva drugače. Poštnina iz ZDA bi veliko nanesla? Gre namreč za navaden papir, torej kuverto in ne paket.

Kaj pa to; http://cgi.ebay.com/2x-PRESS-N-PEEL-PCB-AND-CIRCUIT-TRANSFER-PAPER-LOT_W0QQitemZ220523216557QQcmdZViewItemQQptZLH_DefaultDomain_2?hash=item3358353ead

[piroman]

OK, verjamem, da se dobi ceneje. Folijo imam doma že nekaj časa in ni hudič, da se ni pojavila še ugodnejša ponudba

Mene je predvsem zanimalo, kako se s to folijo dela in to je tudi poanta te teme. Sama cena folije niti ni tako svinjsko visoka, da je ne bi kupoval, če bi s tem prihranil nekaj živcev in časa....

[andrejj]

To sem že nekje na forumu pisal Kako sem to uprabil.To sem dobil ki je bil v Angliji in kupljen v trgovini Maplin.

[xsyt]

Piroman, ko boš naslednjič delal s to folijo, bi prosil za kakšno sliko v večji resoluciji, pod bolj močno svetlobo.
Zadeva, ki jo je navedel andrejj iz; http://www.maplin.co.uk/module.aspx?moduleno=13464 , stane pa 17,6€~ / 5 listov, kar je 3,52€/list.

Tebi se zdi lažje za delat kot s papirjem? Je kdo mogoče še poskusil s "Heat Toner Transfer Paper"? Tega sem naročil na ebay-u, vendar še čakam, da testiram. Je pa cenejši ta papir - 0,47€/list, sicer A5.
