Pozdravljeni!

Jaz bi samo vprašal, če ve kdo kaj lahko naredim da sem z eaglom risal vezje(board) in sem shranil ampak, ko sem vezje drugič odpru se mi je vezje vse zmešalo in pojavljale so se odvečne črto preko celega vezja. Sad

Če ve kdo kaj narediti mi prosim naj javi!

Lahko pošljem tudi slike kako to izgleda vendar nevem kako jih lahko dodam tu na forum. Confused

Hvala!

NeoTO · Objavljeno: Sre Avg 23, 2006 9:56 pm Naslov sporočila:

Slike: shrani kot jpg ter dodaj kot priponko.

Linki · Objavljeno: Sre Avg 23, 2006 10:35 pm Naslov sporočila:

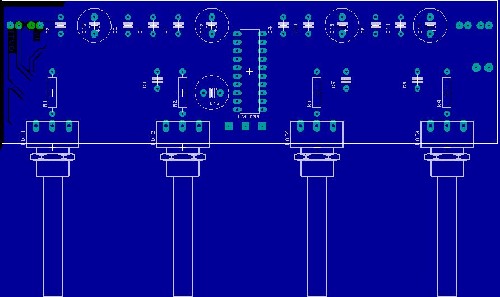

Ja zdaj ko sem Sliko shranil se je pa skjor cela pofarba na tako barvo kot so povezave. Sad

NeoTO hvala za pomoč vstavljanje sllike!

NeoTO · Objavljeno: Sre Avg 23, 2006 11:10 pm Naslov sporočila:

Si uporabil gumba Rect ali Polygon? To moraš uporabljati skupaj z Drc nastavitvami, za začetek ti svetujem, da tega enostavno ne uporabljaš... Uporabi delete, da izbrišeš te dodatne površine, ki si jih noter narisal.

ps: drugič beri, kar sem ti napisal: shrani kot jpg ter dodaj kot priponko.

bungee · Objavljeno: Sre Avg 23, 2006 11:15 pm Naslov sporočila:

Nekje na vezju imaš poligon, ki ti je zapolnil celo vezje. Najprej premakni en rob poligona, potem pa pritisni F2, da se osveži slika, pri tem bodo vidni samo robovi poligona in ne cel poligon, če je z vezjem vse OK potem povečaj "isolate" na poligonu.

Upam, da ti to pomaga, drugače pa mi pošlji brd datoteko. Cool

Linki · Objavljeno: Sre Avg 23, 2006 11:39 pm Naslov sporočila:

Sem poskušal izbrisatite dodatne površine vendar se ne dajo, kajti ko hočem izbrisati to površino se ne izbriše odvečna površina vendar povezave na vezju.

Linki · Objavljeno: Sre Avg 23, 2006 11:44 pm Naslov sporočila:

bungee mi prosim razložiš kaj je poligon in kako to vse narediti še bolj natančno, ker vse kaj smo se v šoli učili iz tega programa je to kje naj iščemo elemente in nič drugega.

Hvala za razumevanje!

NeoTO · Objavljeno: Čet Avg 24, 2006 8:05 am Naslov sporočila:

Zgleda si hotel narisat nek okvir ali nekaj podobnega. Polygon je večkotnik, lik ki označuje področje, kjer se prosta površina zapolni z bakrom. Vzami orodje delete ter klikaj po robu tega pobarvanega območja. Uporabi Ratsnest (zelen križec), da osvežiš sliko.

jur · Objavljeno: Čet Avg 24, 2006 8:28 am Naslov sporočila:

Ker se je problem na videz pojavil šele pri ponovnem odpiranju datoteke, poizkusi narisati nekaj novega (nov project), shrani in ponovno odpri. Morda je to kakšen stranski efekt "shareware" verzije programa.

Jur

NeoTO · Objavljeno: Čet Avg 24, 2006 8:29 am Naslov sporočila:

bungee · Objavljeno: Čet Avg 24, 2006 8:48 am Naslov sporočila:

jur · Objavljeno: Čet Avg 24, 2006 9:03 am Naslov sporočila:

Ja, ampak ne vemo, ali je v konkretnem primeru v uporabi free ali "free" verzija eagla. Pri "free" verziji so znani problemi, še posebej pri shranjevanju.

Res pa je, da veliko napak nastane vmes med levim in desnim ušesom.

Jur

Linki · Objavljeno: Čet Avg 24, 2006 9:34 am Naslov sporočila:

NeoTO z delite ne gre čito nič ko hočem kaj izbrisati se mi pojavi napaka kjer piše ''Deliting this object might caose the signal to be slit into more than two segments. Please use Ratsnest to recalculate the airwires''

Linki · Objavljeno: Čet Avg 24, 2006 9:38 am Naslov sporočila:

jur · Objavljeno: Čet Avg 24, 2006 9:51 am Naslov sporočila:

Ok, jasno. Ker je vezje enostavno, ga nariši na novo. Verjetno bo narejeno prej, kot odkrita sedanja napaka.

V eaglu je po premikanju komponent po boardu pametno klikniti ratsnest tipko (obkrožena rdeče na priloženi sliki, eagle board editor). To povzroči, da se žice narišejo na novo, oziroma po najkrajši poti (airwire recalculation) in je vezje bolj pregledno.

Jur
