Pozdravljeni !

Sem nov na tem forumu in rabim pomoč glede krmiljenja rotacijske črpalke. Po poklicu sem strojnik zato se obračam na vas. Zadeva je takšna potrebno je krmilit črpalko z naslednjimi zahtevami.
- ko krmilje vklopimo se mora vklopiti tudi črpalka, vendar mora biti čas delovanja črpalke nastavljiv
- kadar se črpalka izklopi more zopet določen čas ostati v mirovanju
- po preteku časa mirovanje se zopet vklopi in dela zopet isti čas kot na začetku pri vklopu krmilja.
Od tu naprej se zadeva samo ponavlja.
Črpalka:230V, 4,5A.
Zadeva mora biti čim cenejša in v skladu z predpisi.
V mislih sem imel Moellerjev krmilnik. Težava pa je tudi, ker se prvič srečujem s programiranjem krmilnika. Vse ideje so dobrodošle.

[Peter123]

2 časovna releja ter še kak kontaktor.

[igo]

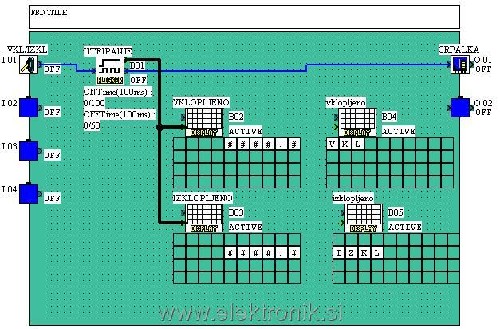

Če se boš odločil za Mitsubishi Alpha PLC, imaš v priponki programček.
Vpišeš ga lahko na roke s tipkami na PLC-ju, ali ti ga sprogramiram jaz.

Na ostalih krmilnikih je program verjetno podobno "obsežen", kot tale.

Čas vklopa/izklopa nastaviš s tipkami ob zaslončku in ju lahko spreminjaš med obratovanjem (pozor, tega ne omogočajo vsi PLC-ji).

Črpalka ob vklopu stikala vklopi za čas Tvklopa, nato izklopi za čas Tizklopa, nato spet vklopi, ... Ko se stikalo izklopi, črpalka takoj ugasne (ni pa nujno, se da tudi to poštimati, da ob izklopu stikala ostane vklopljena da konča cikel).
LCD bloki določajo, kaj bo izpisano na zaslončku.

[dusann]

Pozabil sem podati še, da je predviden čas delovanja ob vklopu 15min, potem sledi mirovanje 1h. Cikel se ponavlja dokler se krmilje ne ugasne na glavnem stikalu. Obadva časa morata biti prosto nastavljiva. Na časovne releje nisem pomislil, dober predlog.

[igo]

Najdaljši čas navadne alfice je 32767*100ms=3276s < 1h.
XL alfa pa ima 32767*1s >9h , ampak je tudi cena XL za tako enostavno zahtevo.

Ampak se da tako dolg čas sestaviti iz večih časov.
Čas se prosto nastavlja v koraku po 0,1s .
Časovni rele za 1h je že rahlo težje dobiti ... možnost natančne nastavitve potenciometra pa je precej relativna v primerjavi z natipkanim.

Samo z dvema časovnima relejema pa ne bo šlo, razen če kdo nariše delujočo shemo iz dobavljivih časovnih relejev.

[Michelinko]

Kako natančno nastavljanje potrebuješ? Priporočam ti kar programsko uro. Nastaviš čas delovanja in čas mirovanja. Bolj natančno kot potrebuješ, dražje je. Najcenejše imajo intervale po 15 minut (4 na uro).
Ali pa dvofunkcijski časovni rele (ON-delay - OFF-delay asimetric timer)

[Vajdo]

[psevdonim]

ime spletne strani

[žrepko]

Moellerjev PLC bo prava rešitev. Zelo enostaven krmilnik za programirat in dokaj poceni.

[aly]

[igo]

Uf, ... sem nerodno napisal ...
To je najdaljši čas nekega parametra v katerem koli funkcijskem bloku v alfi.
One Shot - impulz, ne glede na trajanje vzbujanja
On Delay - zakasnjen vklop
Off Delay - zakasnjen izklop
Flicker - impulzi z nastavljivim časom vklopa in izklopa
Counter - tudi števec gre do +-32767
.
.
.
Seveda je možno vezati več blokov zaporedno, da se doseže daljši čas.

[Vajdo]

Na hitro zrisano, za razumevanje delovanja. Če želiš kontaktor ali močnejši rele, se ga vstavi med timer in motor.

[dusann]

Časovna napaka 3min pri 1h delovanja je sprejemljiva. Priponk ne morem odpreti, ker mi to ne dovoljujejo pravila foruma nisem registriran še tri dni. Zato bi prosil uporabnika Vajdo če mi lahko načrt pošlje na mail. Ima kdo mogoče slovenska navodila za programiranje krmilnika ?

[PZUFIC]

Misliš navodila za programiranje Alfe?
Če mora biti čas prilagodiljiv potem bi jaz na tvojem mestu uporabil Alpho ali kak drug krmilnik.

Lahko pa bi stvar izvedel s picem. Program pa bi se dalo verjetno spisati tudi v Flowcode in bi ga uspelo narediti tudi tebi, lahko ga pa spiše nekdo drug. Edino mislim, da bi bila težava, ker se delaya kolikor jaz vem v Flowcodu ne da spreminjai drugače kot v programu samem.

[kose19]

Finder ima tudi releje, ki jim nastavljaš čas vklopa in čas izklopa neodvisno enega od drugega. Potem rabiš samo še kontaktor primeren moči črpalke.

v datasheetu na 8. strani pod funkcijo LI ali PI
