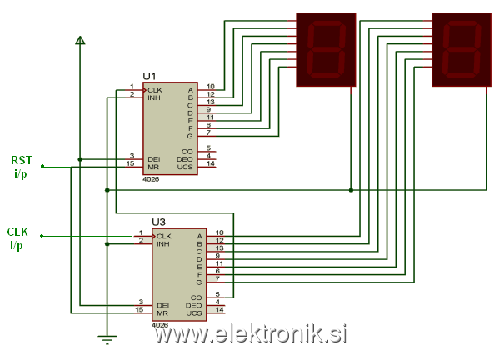

Imam problem z tem vezjem:

Vse skupaj naj bi štelo impulze.Zaradi čipa ki deluje kot števec in dekodirnik sem se odločil tudi izdelati to vezje.Vendar imam par problemov.Ko sem zvezal vse skupaj na protoboard (tako kot je narisano,brez dodatnih elementov) je bilo vse OK potem pa ko sem pa dal impulz se pa ni zgodilo nič. Zmeril sem tok med nogico in impulzom, in ugotovil da se tok ne prepusti.Vdd=5V Vss=0V
LEPO LEPO prosim če mi pomagate, zanima me kaj bi vi vezal zraven čipa da bi ustvarili predpogoje za delovanje čipa. (kakšna slika vezja bi mi zelo olajšalo stvari).
Tukaj so specifikacije čipa:
http://www.ic-elect.si/pub/files/product_files/000040260100.pdf
To je moje prvo vezje in zato res rabim pomoč (nekje je treba začet).

[MadMax]

Reset si imel na GND?
Si preveril, če morajo biti med ICji in displayi še kakšni upori?

[Silvo]

Manjka pull-down upor v na reset-u ter clock-u. Led displej bi načeloma moral priklopiti preko uporov.

[jarc240]

Čip je tako narejen da lahko direktno priključiš displeje zaradi tega mi je tudi tako ušeč samo vezje ker je zelo simpl

No tudi upore sem dal clock-->čip vendar se count noče aktivirat.
Kaj menite kaj bi lahko šlo narobe?????

Aja pa reset sem imel preko tipke priključen na 5V, tako da ni možnosti da mi
reset nagaja.

[borber]

Na strani 3-74 datasheeta je podano kako priklopiš LED displej. Direkten priklop displaya na dekoder lahko uniči čip.
Za dekadni števec in 7 seg. display bi bil bolj primeren 4511 čip, ki vsebuje še driver za display.

[Azrael]

V opisih 4026 ne najdem podatka, da je tok izhodov limitiran. Tudi sheme, ki vsaj obetajo, da delujejo (pripeta shema to ni), imajo upor med skupno katodo posameznega prikazovalnika in maso.

Sicer to pomeni različno svetilnost segmentov prikazovalnika v odvisnosti koliko segmentov je vključenih, ampak vsaj nekaj omejuje tok na znosno raven.

Ob današnji ceni uporov malih moči je to šparanje nesmiselno, bolje je, če vsak segment dobi svoj predupor, kar se pogosto izkaže za dobrodošlo, če delaš enostransko ploščico in namesto žičnih prevezav (ki se jim ni mogoče zogniti), vgradiš upore.

Pridobiš na estetiki in bolj zanesljivem delovanju.

Še to, kot ti je že povedal Silvo:

Pull-down upori na Reset in Clock so nujni in obvezni!

Če ni pull-down uporov, sta ta dva pina na visokem nivoju. Vhodna impedanca CMOS vezij je tako visoka, da se pin vede kot antena in se naelektri na stanje logične 1.

Pripeta shema, kot sem že napisal, je zanič, milo rečeno. Nisi pogledal nobene druge sheme s tem čiperajem in se vprašal, zakaj je na tej tako malo elementov ?
