[cerovac_i]

V popravilo sem dobil komplet majhnih aktivnih računalniških zvočnikov. Ko sem odprl škatlo z usmernikom in ojačevalnikom sem bil presenečen ker nisem nikjer našel nobene varovalke. Morda je kakšna termična zaščita skrita v notranjosti omrežnega transformatorja, vendar se v to (razumljivo) ne morem prepričati.
Sumim da so si Kitajci prihranili po eno varovalko na izdelan (prodan) komplet. Zato bi rad dodal majhno cevno varovalko v primarni tokokrog omrežnega transformatorja predno bom vse nazaj sestavil in vrnil uporabniku.
Na omrežnem transformatorju sem prebral 230V/10V - 0.4A, kar pomeni 4VA. Sekundar je vezan na mostiček sestavljen iz 4 diod 1N400X serije, kondenzator za glajenje ima 2200 F (mimogrede; ta je bil suh in sem ga zamenjal).
Zanima me za kakšen tok moram izbrati varovalko in kako se ga določi. Ne bi rad videl da bi mi stalno vračali zvočnike na popravilo zaradi prešibke varovalke, po drugi strani pa nočem da se bi zgodila večja škoda če varovalka ne bi pravočasno pregorela. S podobnim problemom sem se že srečeval, vendar sem varovalko izbral "na oko".
V naprej hvala za odgovor.

[Sibica]

Jaz dam ponavadi cca 30% večjo varovalko kot je maksimalni tok. Če teče 15A dam 20A itd.

Itak smisel varovalke je da pregori če gre kaj narobe. Tudi če daš na primar varovalko 0.5A ki je mnogo večja od toka ki teče, bo v primeru kratke stika tok hitro narasel na 0.5A in zadevo izklopil.

V tvojem primeru teče tok na primarju 17mA.

[David2204]

[igo]

Odvisno, kaj pričakuješ na sekundarni strani.

Če pričakuješ delovanje z zadosti rezerve in kratek stik (24V industrijski tokokrogi), potem izmerim primarni tok ob kratko sklenjenem sekundarju, varovalko pa za največ 2/3 tega toka. Varovalka odleti prej, kot v sekundi.

Če pa pričakuješ delovanje z malo rezerve, nato pa zgolj preobremenitev in "cmarjenje" trafota na moči, ki je zanj prevelika, pa pomerim primarni tok neobremenjenega trafota (odprt sekundar), mu dodam nazivni tok po Up*Ip = Us*Is , nato vzamem najbližjo varovalko.

Drugače pa se vezje varuje z varovalko na sekundarni strani, trafo pa z dvema varovalkama na primarju.

[cerovac_i]

Izmeril sem še upornosti primarnega in sekundarnega navitja.
Rp=1330
Rs=2.5
S temi podatki sem simuliral prehodni pojav pri vklopu napajalnika brez bremena. Domnevam da takrat steče največji primarni tok. Impulz je kratek in ga varovalka mora prenesti brez posledic. Vpliv bremena sem zanemaril. V drugem primeru sem simuliral najpogostejšo napako.

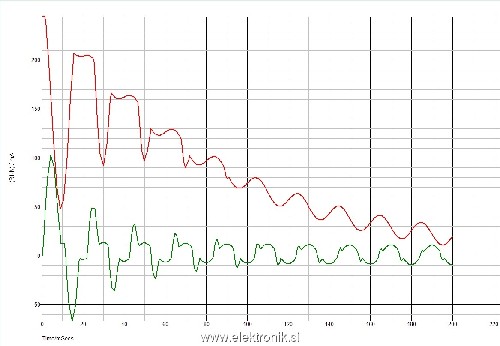

Prva slika Transient.jpg kaže primarni tok pri vklopu napajalnika. Zelena krivulja velja za =0° in rdeča za =90°.

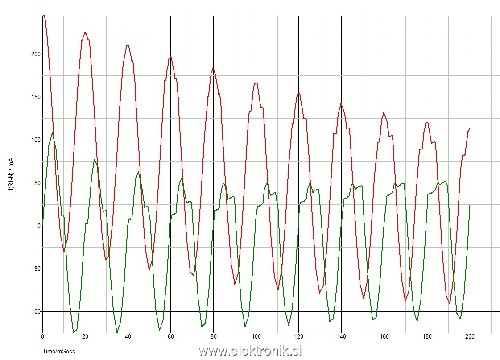

Druga slika Transient1.jpg velja za primer če je ena od 4 diod "prebita" (v kratkem stiku).

[elpollo]

Kakšno vrednost varovalke dati sicer nevem, bi pa vprašal kateri tip varovalke izbrati glede na porabnik oz. varovan element, hitro ali počasno?

[6dan8]

Tudi jaz za majhne enofazne transformatorje dimenzioniram varovalko na 130% nazivnega toka primarja (in vzamem najbližjo standardno vrednost). Pri malce večjih transformatorjih (še raje: toroidnih) namesto hitre (F), vzamem srednjehitro (M), ali celo počasno (T) - počasno izbiram na 100% nazivnega toka primarja (najbližja standardna vrednost). Za tok 17mA (17*1,3=22,5) je najbližja standardna vrednost aparatnih varovalk, ...koliko že? 25mA?

EDIT: Če je sekundarna moč 4W, potem je primarna okoli 6,7VA (izkoristek okoli 0,6 - vir: France M. in Igor K. Mali transformatorji in dušilke); kar pomeni, da bi nazivni tok primarja bil okoli 29mA.

[psevdonim]

ne vem izračuna, glede na izkušnje pa bi dal T0,5A (počasno 0,5A). F0,5A lahko ima problem s kondenzatorjem 2200uF.

[laura]

Hi!Ti trafoti imajo vgrajeno termično varovalko na 105 C,zato mislim da ti ni treba skrbeti.Pri teh podatkih sekundarja je moč primarja 5 VA(zaradi magnetenja jedra),tako da ti primar "vleče" cca 22 mA.Če že hočeš dodajati varovalko,lahko daš recimo F 50mA.
