Pozdravljeni!

Kupil sem 2W infrardečo lasersko diodo (skupaj z ohišjem in dodatno lečo) od prodajalca pa sem na mojo zahtevo dobil naslednje (naj bi bili točni in resnični) podatke:

[RUros]

Krmiliti jo moraš predvsem tokovno, tako kot navadno ledico. Dobra stran (ali pa tudi ne) laserskih diod je ta, da če se bo povečala temperatura ambienta, jo neboš skuril, ampak bo njena moč manjša, zaradi premika karakteristike. Če veš da se temperatura ambienta ne bo preveč spreminjala potem za nezahtevne aplikacije ne rabiš temperaturno krmilit ampak je dovolj, če zagotoviš le konstanten tok (najbolj primitven način bi bil zaporedni omejilni upor). V kolikor ima LD 3 nogice, pomeni da ima v sebi vgrajeno še fotodiodo, katera ti pove kolikšen svetlobni tok izseva LD. Če to fotodiodo potem vežeš v neko povratno vezavo, lahko dosežeš, da bo LD svetila s konstantno močjo tudi ob spreminjaju temperature ambienta. Obstajajo že namenski čipi za krmiljenje takih laserskih diod, da se preveč ne ubadaš s samim načrtovanjem krmiljenja.

[mkezmah]

V tvojem spisku nakupa pogrešam ZAŠČITNA OČALA ZA USTREZNO VALOVNO DOLŽINO.

Oči imaš samo ene (pravzaprav par, tako da mogoče ko prvič vklapljaš z enim mežiš, da ti potem, če pride do nesreče, ostane še eno). Infrardeče svetlobe ne boš videl, mrežnico pa ti bo kljub temu prav uspešno skurila.

V vsakem primeru: domnevam, da rabiš za rezanje s CNC routerjem. Potem je smiselno narediti nastavljivo zadevo:


uC - D/A pretvornik - operacijski ojačevalnik - tranzistor (pod tranzistorjem en upor za povratno zanko napetosti na OP, nad tranzistorjem med napajanje in tranzistor pa priklopiš tvojo diodo). Če si še en LM35 povežeš nazaj na uC imaš pa še nadzor nad temperaturo.

uC - D/A pretvornik lahko načeloma zamenjaš tudi za trimerček...

Imaš kakšno web kamero brez IR filtra da boš lahko nastavljal fokus laserja? Ali imaš kakšen boljši način kako boš to izvedel?

LP
Marko

[aly]

Tole se napaja tokovno. Napetost navedena za diodo je MAX MAX. Cca 2-3 volte jo bo že skurilo. Čez priključke čim bližje diodi moraš obvetno imeti kakšno zaščito, npr. http://www.lasorb.com/ (tole se proizvaja v sloveniji, lahko zrihtam). Diodo z največjo lahkoto skuriš s statično elektriko (mnogo hitreje kot FET tranzistor).
S hlajenjem pa ne šparat. Če jo misliš konkretno gonit, priporočam diodo zmontirat na kakšen peltie hlahilnik, seveda ustrezno zmogljiv.

[program_er]

Najprej hvala za odgovore!

[aly]

z IR zaenkrat še nisem delal (pride v roku par mesecev mašinca s 400W IR), tako da za očala ne znam svetovati. Vsekakor so najdražja očala cenejša kot nove oči p.s. piši dedku mrazu

Če misliš šparat pri ščitenju diode, potem lahko uporabiš kakšno tanko sponko za papir ali samo fino-licnasto žico oguliš in jo naviješ okoli priključkov diode, tako da so stalno v stiku (in ohišje diode tudi). Tik pred prižigom, ko je že vse na svojem mestu pa zaščito odstraniš. ESD zapestnica je tudi priporočljiva.

[RGorazd]

Pri tvojih očalih me moti to, da ne piše nikjer kolikšno stopnjo zaščite ti nudijo pri dani valovni dolžini npr:

http://www.lasersafety.com/laser-safety-eyewear/styles/glasses/F08/

http://en.wikipedia.org/wiki/Laser_safety

Kako pa si rešil dovajanje enrgije v vogalih likov (ko se mehanika praktično ustavi in spremeni smer?) Mogoče ti bo tako na vogalih zažigalo?

LP G

[program_er]

Nič še nisem rešil, saj sem diodo včeraj komaj naročil, torej bom jo imel čez kakšna dva tedna Bi pa rad med tem naredil napajalnik.

Zdaj imam na enega izmed izhodov Mk2 krmilnika vezan rele in rezkalnik, lahko pa priključim tudi laser preko mosfeta.
Kroko mi je poslal skripto, ki vsa gibanja Z-osi gor/dol zamenja z vklučitvijo/izklučitvijo rezkarja oz. določenega izhoda - namenjeno prav laserju. Verjetno bi se dalo malo igrati s skriptiranjem in spisati, da se laser ugasne tudi, ko se stroj ne premika - ČE bo to sploh potrebno. Moram poiskusit.


Tole z očali bo problem... Na CNCju bo laser vsekakor obdan z neko gumo ali pa čem podobnim (to bom uredil, ko bom laser dobil), mogoče gosto metlico okrog in okrog, da svetloba ne bo uhajala v okolico.
Je pa potem res problem "discipline", da slučajno en bom kdaj prižgal laserja, ko le ta ne bo zaščiten oz. "v karanteni". Verjetno bo treba nabavit očala.

RGorazd, tale očala iz linka so vredu? Katera stopnja je vredu?

ps.: Jaz že nosim dioptrijska očala, zato si lahko ta nataknem zgolj na zdajšnja. Upam, da potem svetloba ne vstopa v oči od strani (ko se odbija od sten)

ps2.: Je pa potem res problem "discipline", da slučajno en bom kdaj prižgal laserja, ko le ta ne bo zaščiten oz. "v karanteni". Lahko pa dam ob tej diodi še LDR ali fotodiodo, ki vezju enostavno ne bo pustila vklopa, če ne bo v temi (torej ne bo okrog zaščite). Seveda bi bila to le dodatna zasilna zaščita, za mojo disciplino, ki bi bila na 1. mestu.

[Highlag]

Ustrezna očala imajo to rešeno z okvirjem. Ugotoviti ustreznost očal pa ni tako enostavno, se pa da izračunat. Rabiš pa en kup podatkov, do katerih je težko priti.
Za tvoje oči je bolje, da je številka čim višja. Vsaj 5. po mojem mnenju.

[program_er]

[mkezmah]

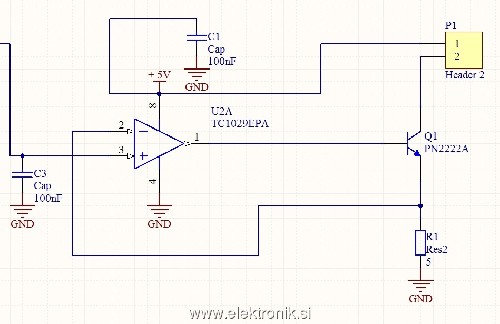

Tokovni generator sem priložil k sporočilu. Delovanje je načeloma enostavno.

Na neinvertirajoč vhod ojačevalnika (+) pripelješ napetost (preko D/A pretvornika, lahko tudi enostavno preko potenciometra). Če je na invertirajočem vhodu (-) nižja napetost kot na +, bo ojačevalnik na svojem izhodu (nogica 1 elementa P1A) povečal izhodni tok, kar bo odprlo tranzistor, da bo po njegovi veji steklo več toka preko upora R1 (in posledično tudi skozi tvojo diodo, ki je vezana na konektor P1. Ker velja U = I * R, se bo napetost na - ojačevalnika povečala, dokler ne bo enaka vhodu na +.

Če potrebuješ večji tok, boš bipolarni tranzistor verjetno moral zamenjati za mosfet. Tudi napajanje na 1. pinu P1 bo moralo biti verjetno malo višje (Če imaš napajanje 3 V na laserski diodi, ti nekaj poje še tranzistor, zato ti za upor - in posledično povratno zanko - ostane samo slaba 2 V. Torej bi za max 2A toka potreboval upor R1 z vrednostjo 1 Ohm: 1 Ohm*2 A=2 V. Na + ojačevalnika torej priklopiš max 2 V, kar ustreza 2 A toka.)

Upam, da je sedaj delovanje tega vezja bolj jasno. Relativno zanesljivo in nezakomplicirano za izdelati.

Če imaš na mikrokrmilniku analogni vhod za merjenje temperature bolj priporočam LM35, saj ima enako temperaturno območje kot DS18B20, hkrati pa je več kot pol cenejši.

Glede očal: 2W tudi ni takšna strašna moč - gre za preprosto zaščito, če se ti slučajno žarek od kod odbije v oko. Vanj upam, da ne boš gledal. Kot so napisali, večja OD številka je boljša. Ne potrebuješ pa profi izvedbe. Pri vidnih valovnih dolžinah je lahko prevelika številka sicer problem, ker laserja sploh več ne vidiš . Pri IR laserju pa se ne rabiš sekirati, ker ga tako ali tako ne moreš videti.

[aly]

Pri tokovnem generatorju je potrebno paziti, da max napetost na sponkah ne preseže max napetosti diode.

[gumby]

Napajalnik vsekakor najprej stestiraj z umetnimi bremeni. Predvsem prehodne pojave pri vklopu in izklopu, da ti ne bo kaka špica ubila diode...

[Dorijan]

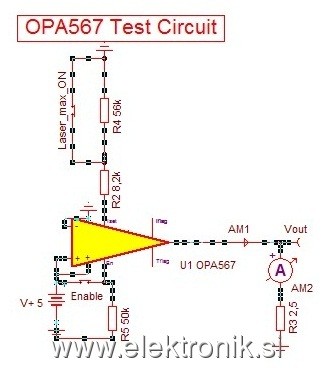

Kaj pa če uporabiš operacijski ojačevalnik, ki ima že vgrajeno nastavljivo omejitev toka in gre do 2A? http://www.ti.com/product/opa567

Tako bom jaz naredil driver, ker delam laserski rezalnik. Sicer ne bo IR laser, ker ima šibkejši snob od modrega(445nm) za rezanje.
Ima pa še TTL vhod(ga lahko direkno na + vežeš, če ne potrebuješ krmiljenja),
2 moči svetenja, držanje konstantne optične moči(preko PD v laserju) iz diode(ni v shemi iz simulacije).
Ker bom, dal PCB delat tukaj dobim 3kom, tako da če bo vezje delalo in rabiš en PCB ti ga lahko odstopim za kak , čip pa dobiš kot sample iz Texas Instruments.
Bo pa vsaj še 1 mesec prej kot to dobim.
(pa tisti A-meter in upor, ker sem rabil vedeti približno kak tok bo na izhodu)

[program_er]

Hvala za vse odgovore!

Vse predloge bom tekom vikenda temeljito preučil ter še kaj vprašal.


Med tem pa se mi poraja eno vprašanje: Zakaj linearna regulacija in (po moji logiki) poleg diode še en sklop, ki se greje?
To s switcher variantami ne gre?

Drugače pa, imam I2C DAC-e in sem že delal z njimi ter bi jih lahko uporabil namesto trimerja.
Glede špic in zaščite, da napetost na diodi nikoli ne preseže dovoljene - bi nekaj zenerc (recimo 1.9V, če diodo napajam z 1.8V) zadostovalo (bolj kot zasilna varovalka kot kaj druga)?
