[francx]

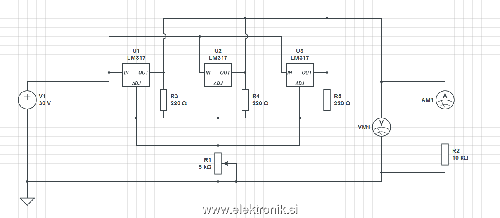

Zamislil sem si en preprost napajalnik od 1.25V do 30V 4.5A (3x1.5A)

Bi delalo to tako kot sem si zamislil?

Hvala za pomoč!

[borber]

Datasheet na strani 12 vsebuje priporočeno vezavo treh LM317 za izhodni tok do 4A in nastavljivo napetostjo.

[Slowfly]

http://www.ti.com/lit/ds/symlink/lm317.pdf
Poglej v datasheet za vzporedno vezavo (sl.13), dodaj vzporedno močnostni transistor (sl.14) ali pa uporabi LM338 (5A).

lp

[francx]

Hvala!

[ElGrigon]

LM338 mi je že večkrat šel v okvaro ob vezavi iz datasheeta. Ne vem zakaj. LM317 pa drži kot pribito, lahko delaš kaj hočeš ga ne boš uničil.

[reber]

LM338K je skoraj neuničljiv, razen, če si v roke dobil ponaredek. Če je na njem simbol National semiconductors, potem je sumljivo, če pa boš dobil v roke regulator firme ST, potem je OK

[francx]

Če uporabim vezje od LM317 in gor dam LM338 bo delal vredu ali še moram menjat kak element.

[start]

Le upor R1 boš moral zmanjšati, za točno polovico.
Vse ostalo je OK. Poglej v podatkovne liste, boš videl da je formula za izračun vrednosti upora R1 in potenciometra.

[6dan8]

francx, pa na ustrezno velik hladilnik ne pozabi...

[aly]

Za tak tok se ti splača pogledati za stikalnim napajalnikom.
Tole vezje na sliki ti bo v najslabšem primeru kuhalo 120 W.
40 W na vsakem čipu.
Si prepričan da bo to v redu?

[bostjang]

Izplača se ti uporabiti predregulacijo, da zmanjšaš izgube na regulatorju (tranzistorju) ob majhnih izhodnih napetostih. Prihraniš tudi pri hladilnem rebru.

Izvedbe:

1. stikalo za preklop sekundarnega navitja. Najenostavneje je, če sta dve navitji, ki ju potem vežeš vzporedno ali zaporedno. Lahko se avtomatizira z relejem. (EA napajalnik 30V 10A ima npr. tri območja.)

2. tiristorska regulacija.

3. stikalni napajalnik pred regulatorjem.

[.]

Brisana vsebina odstranjenega uporabnika.

[mato1111]

Zdravo mene zanima zakaj ko zvežem LM317 v vezavo za napetostni regulator in uporabim dva fiksna upora (namesto upor in potenciometer) mi ven daje napetost 14,1V po izračunu pa bi moralo biti 13,75V. uporabil sem upora 200 ohm in 2000 ohm z toleranco 1%.

[v.j.]

Verjetno zato, ker referenčna napetost tvojega LM317 ni točno 1,25V ampak več, mogoče je 1,27V ali 1,28V seveda to lahko pomeriš kar sam, tako da pomeriš napetost med Vout in ADJ. Dejstvo je, da vsi regulatorji niso popolnoma točni, oziroma njihova referenca ni točno 1,25V. Zelo primerljivo velja tudi dejstvo, da vsi LM7805 na svojem izhodu ne dajejo točno 5,00V
Vsi kalkulatorji oziroma forumule za izračun, upoštevajo, da je referenčna napetost točno 1,25V. Referenčna napetost je hkrati tudi minimalna napetost, ki jo regulator daje na svojem izhodu.
