Kot nov član foruma najprej vse prav lepo pozdravljam!
Zanima me, če ima kdo ali pa če bi lahko posredoval link elektro sheme napajalnika Zetagi 142.
Za odgovor se že vnaprej zahvaljujem!

[kobranka]

Evo tudi pri nas imamo ta identičen italijanski napajalnik. Danes sem ga za pobo priklopil in stvar ne deluje kot bi bilo treba. Na ohišju piše, da naj bi bila nominalna napetost 13,5V vendar temu ni tako. Neobremenjen multimeter pokaže slabih 18V, ko ga malenkost obremenim pade na slabih 11V, ko pa ga želim polno obremeniti se pa aktivira zaščita in se „izklopi”. Kateri element bi ga lahko biksal?

[kobranka]

Torej, ker nisem uspel najti kakšne sheme od omenjenega napajalca, sem razmišljal da bi
zdajšnje drobovje pobral ven. Transformator ima 17-0-17 na sekundarju, z greatzovim
mostičem mu pade napetost za kakšne 3V, torej pristanemo na 14V kar je vredu.
Zanima me kakšna je formula pri gladilnih kondenzatorjih? To vem da morejo biti nad
14V(prvi višje vrednosti, ki mi pride pod roko), ne vem pa koliko mikroF vzeti.

[Alex17]

17V AC na sekundarju je efektivna napetost, ta pa ima amplitudo Umax=17V*sqrt(2). Če usmeriš in čisto zgladiš to napetost, dobiš vrednost amplitude zmanjšano za dva padca napetosti na diodah Udc=Umax-2*0,6V.

Gladilni kondenzatorji se izberejo empirično približno 1000uF na vsakih 1A porabe. Pa napetostno ne rabijo biti ravno na meji ker jih prej vrag vzeme.

LP,
Alex

[Jaka57]

Tale Zetagi 142 (13.6V, 2.5A) pa res ne more biti tako zapleten, da se ne bi dalo sheme prerisat, če se je že na Netu ne dobi!
Prilepite dovolj kvalitetne slike vezja(vezij) iz ene in druge strani, presvetljeno z zarnico, in tako, da se vidijo oznake elementov, pa se lahko potrudim, da narišem shemo.

[kobranka]

Mah saj ni kakšne znanosti, samo googla ne znam vprašat da bi mi vrgel pravi zadetek od sheme. Najprej sta dve usmerniški diodi, potem nekaj gladilnih kondenzatorev, nazadnje pa L78I2CV od SGS, ki je umerjen z dvema uporoma.

Najprej sem mislil, da je multimeter hin, ampak sem kasneje ugotovil, da so vsi kondiji hin. To pa so dva keramična 103 ter 104(če je vse prav v picoF) in dva elkota 2200microF ter 22microF oba 25V. Kot je videti so zadevo bolj optimizirali in ne predimenzionizali. S čim testirati še L78I2CV?

[s55m]

7812 testiraš z napetostjo in nato z bremenom.
103 je 10NF 104 je 100NF (le kako hudiča je to razgnalo???)

[kobranka]

Te dva najbrž ne, je pa tavelik elko bil zelo podhranjen. Če je bil dve tretini nazivne kapacitete. Je možno, da je regulator prebit in spusti naprej, kar celih 17V?

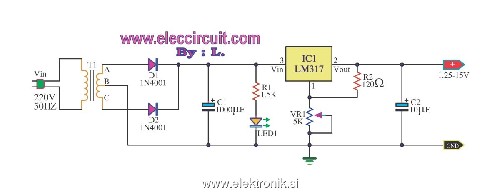

Tako približno izgleda vezava venda je namesto potenciametra, kar upor.

PS: zaenkrat sem obupal nad njim, ker ne najdem nadomestka regulatorja.
