Pozdravljeni
Imam še nedonošen CNC strojček in bi rad rezkal TIV pa se mi malo zatika.
Delam v Eaglu ver 6.3.0, CNC stroj pa poganja Andrejev kontroler Mk2/4 in CNC USB Controller program.

V Eaglu sem odprl nov projekt Test3, narisal preprosto vezje in uredil elemente na ploščici tako, da sta bili v mapi datoteki Shem.brd in shem.sch. Nato sem v oknu kjer je prikazana Shem.brd postopal natanko po navodilu ki je v prilogi (Gerb1.doc).

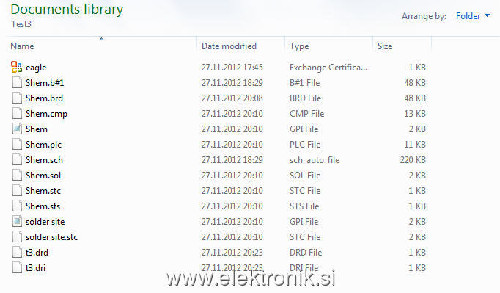

Vse gre v redu, le ko kliknem 'Process Job' ko je Output Device GERBER_RS274X, mi javi opozorilo 'Pads and Vias should be active', čeprav sta v Botom Layerju izbrana. Kliknem OK v tem opozorilu in potem naredi, kar naredi. Naredim še Drills in Holes z Excelonom in potem je v mapi projekta to kar je na sliki Gerb2.jpg, ki je v priponki.

Nato v programu CNC USB Controller File/Uvozi Gerber v mapi Test3, kjer naj bi bili gerb programi jih le ta tam ne vidi. (tudi, če jih odprem na silo 'All files' je na zaslonu neko skrpucalo). Tudi program GC-Prevue 20.4.6 jih ne vidi. Vidi pa jih Online Gerber Viewer (http://www.gerber-viewer.com/), prav lepo se narišejo, samo da z njimi za moj namen niso uporabni.

Prosim za pomoč.
Nekje na forumu sem prebral, da Silvo vabi nekoga na pivo in kratek tečaj iz te problematike. Jaz bi prišel v Kanal in ker sem bolj butast, bi s seboj prinesel še rezervno 'šteko'; piva!?

Hvala in lep pozdrav, D.

P.S.
Prevedel sem navodilo za program CNC USB Controller (Mk1, Mk2, Mk2/4, Mk9) in Navodilo-MotorDriver2.5A. Če koga zanima naj pošlje e-poštni naslov za posredovanje.

Na forumu se veliko uporablja kratice. Tu je pomen nekaterih:
P.S. = Post Scriptum; ali po naše: Pozneje sem se Spomnil
IBM = Iesus Babbage Mundi ali Iesus Binarium Magnificamur
AMDG = Ars Magna Digitale Gaudium
IHS = Iesus Hardware & Software

[.]

Brisana vsebina odstranjenega uporabnika.

[Desso]

[.]

Brisana vsebina odstranjenega uporabnika.

[Desso]

[stane]

Saj tu ni neke znanstvene fantastike! Enostavno, datoteke, ki jih lahko odpreš so gerberji, ostalo so smeti. Verjetno se boš moral z Eaglom poigrat in mu bolj natančno povedat kaj želiš.
