Tavher · Neznanec Pridružen-a: Sre 05 Dec 2012 18:11 Prispevkov: 6 Aktiv.: 0.04

Lepo pozdravljeni!

Imam 1m LED traku specifikacij kot ta:
http://www.superstrela.com/katalog/led-trakovi-12v-standardni-in-vodotesni/led-trak-60-led-m-5050/led-trak-60-led-meter-5050-smd-vodotesen-vodoodporen-ip54-12v.html

Sedaj je priklopljen na 12V napajalnik, ta pa na časovno uro za vklop/izklop.

Rad pa bi naredil še neko čim bolj enostavno vezje, ki bi omogočalo, da bi se LEDice prižigale in ugašale počasi vsaj nekaj minut (najboljše cca 15 min). Čas vklopa se lahko razlikuje od časa izklopa (je lahko tudi minimalen).

Torej ko časovna ura vklopi LEDice te počasi pridobivajo na svetilnosti, ko pa jih izklopi pa počasi pojemajo dokler ne zmanjka elektrike v kondenzatorju.

Ima morda kdo kakšno enostavno shemo?

Hvala!

GiovanniTheX · Objavljeno: Ned Dec 23, 2012 5:49 pm Naslov sporočila:

uporabi NPN tranzistor, pa na bazo veži kondenzator

GiovanniTheX · Član Pridružen-a: Čet 29 Nov 2012 19:48 Prispevkov: 304 Aktiv.: 1.98

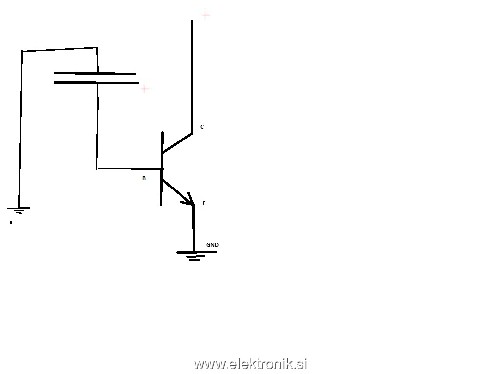

mislm da je tako nekak..

PZUFIC · Objavljeno: Ned Dec 23, 2012 6:14 pm Naslov sporočila:

Doal bi še bazni upor, pa vhod za krmiljenje si pozabil označit.

protoncek · Objavljeno: Ned Dec 23, 2012 6:41 pm Naslov sporočila:

Ne bo tako enostavno. Gornji primer ne bo delal, ker med drugim poleg baznega upora rabiš še upor iz krmiljenja na kondenzator. Problem nastane pri času - ker je zaželjen zelo dolg, se kondenzator nikoli ne bo napolnil, saj bo tok v bazo večji od polnilnega toka kondenzatorja. Najmanj kar je bo treba uporabiti MOSFET.
Torej iz plusa preko upora na elektrolit, iz vmesne točke pa na GATE mosfeta. v tem primeru upor na G niti ni potreben. Elektrolit mora biti kar konkretno velik, pa kvalitetten, da ne bo imel večji samopraznilni tok kot bo pa polnilni.
Seveda je treba računati s gretjem tranzistorja - zelo dolgo časa bo namreč prevzemal večino energije.
Tole bi bilo najenostavneje rešiti s PWM. Ali 555 ali mali kontrolerček, pa bo.

kvizko · Objavljeno: Pon Dec 24, 2012 10:30 pm Naslov sporočila:

Lahko bi poskusil s preprostim PWM z 555. Na netu je kar nekaj takšnih aplikacij.

ElGrigon · Objavljeno: Pon Dec 24, 2012 11:50 pm Naslov sporočila:

Vsi skupaj ste spregledali dejstvo, da časovna ura krmili LED driver, ki je SMPS na 230VAC. Torej, ko se ugasne zmanjka "štroma" po vsej 12VDC liniji. In tega napajalnika ne more dimmati niti na primarni strani 230VAC.

Bo treba dati kontakt časovne ure na 12VDC linijo. Napajalnik na stalno napajanje in eno konstantno breme, da ne bo v prostem teku med ugasnjenim trakom.

Počasen vklop in izklop pa rešiš z uporovnim delilnikom na gate ter en elektrolitski kondenzator Gate-Source, ki niti ne rabi biti pretirano velik. Sledi hitrejši vklop kot izklop.

reber · Objavljeno: Tor Dec 25, 2012 4:52 am Naslov sporočila:

Za krmiljenje svetilnosti LED traku je potrebno uporabiti PWM krmiljenje, ker v primeru napetostnega ali tokovnega krmiljenja pri nizkih stopnjah prihaja do neenakomerne svetilnosti posameznih LED diod.

Glede na to, da gre za vmešavanje programske ure, bi ob preprosti vezavi s tem "uničili" možnost krmiljenja "fade out" saj programska ura v trenutku izklopi napajanje in... kar pomeni, da progamska ura sme vplivati le na delovanje krmilnika, ne pa tudi na napajanje krmilnika.

Upam, da vsi poznate razliko med krmiljenjem in regulacijo Wink

tukaj regulacije ne omenjamo in je tudi ne bomo, saj se s krmiljenjem dosega popolne rezultate, ker se LED obnašajo popolnoma previdljivo in zato povratne zanke za regulacije NE potrebujemo... pomemben je samo "duty cycle".
