PrispevekObjavljeno: Sre Avg 21, 2013 11:05 am    Naslov sporočila:  radio Vesna 58a - razno Odgovori s citatom
Pozdrav

TUKAJ sem razložil, kako sem prišel do radia in v kakšnem stanju je le-ta. Sedaj prilagam obljubljene slike.
manjka pa mi tudi t.i. čarobno oko.
Me pa zanimata dve stvari:

ena elektronka, brez vidne oznake, je počena - zanič. Morda kdo ve, katera bi to lahko bila? (na sliki)
drugo pa, kako se reče elementu (spodaj na sliki)? če se ne motim, se je z vrtenjem le-tega izbiralo postaje.

Sam imam namen in željo tole stvar "restavrirati" in obuditi.. Smile če mi ne bo uspelo do delovanja spravit bom imel pa radio samo za okras ..

lp
janez

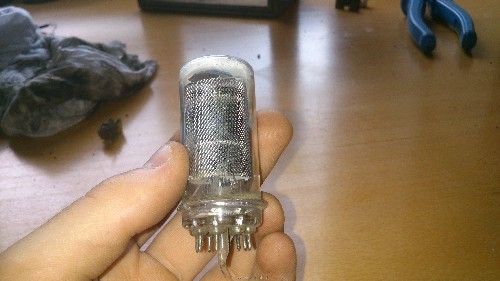

 Opis:
počena elektronka neznanega tipa
 Velikost datoteke:  1.24 MB
 Pogledana:  8 krat

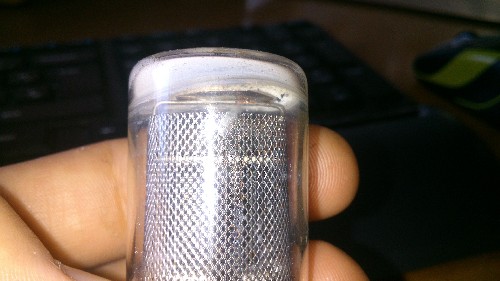

 Opis:
kaput elektronka drugič
 Velikost datoteke:  1.23 MB
 Pogledana:  2 krat

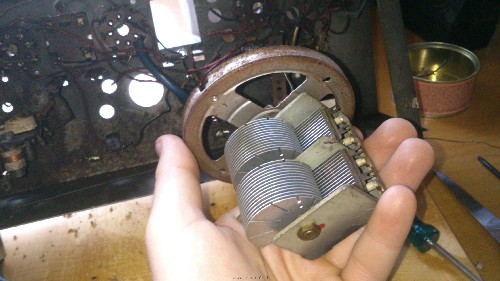

 Opis:
vrtljiva "stvar".. potenciometer? nekje sem zasledil podobno sliko, kjer je bil vrtljiv kondenzator..?
 Velikost datoteke:  1.25 MB
 Pogledana:  5 krat

slike.rar
 Opis:
ne me tepst ker so zazipane..net teče po telefonski liniji.. -.-

Download
 Ime datoteke:  slike.rar
 Velikost datoteke:  12.95 MB
 Downloadano:  13 krat
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
borber
Član
Član



Pridružen-a: Pon 23 Maj 2005 8:40
Prispevkov: 3111
Aktiv.: 13.13
Kraj: LJUBLJANA
PrispevekObjavljeno: Sre Avg 21, 2013 11:16 am    Naslov sporočila:   Odgovori s citatom
Tista bela, UCH21 je spustila dušo oziroma vakuum ji je ušel ven.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
cerovac_i
Član
Član



Pridružen-a: Sre 21 Apr 2010 10:34
Prispevkov: 559
Aktiv.: 3.03
Kraj: Koper
PrispevekObjavljeno: Sre Avg 21, 2013 11:49 am    Naslov sporočila:   Odgovori s citatom
borber je napisal/a:
Tista bela, UCH21 je spustila dušo oziroma vakuum ji je ušel ven.
Še ena istega tipa je bila noter.
Tisto vrtljivo je kondenzator.
Magično oko pride UM80 (glej shemo!). To je samo šminka, radio lahko normalno deluje tudi brez njega.

P.S.: Vidim da si radio razstavil na prafaktorje. Ali misliš da ga boš nekega dne znal sestaviti tako kot je bil nekoč? Pa veliko sreče in zabave pri delu. Very Happy

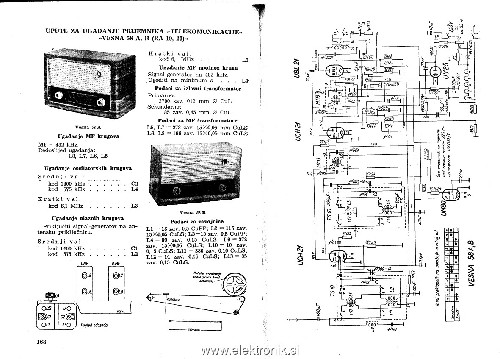

Vesna 58.jpg
 Opis:
Shema tvojega radia
 Velikost datoteke:  315.2 KB
 Pogledana:  34 krat

Vesna 58.jpg

_________________
Iščem zadovoljne avdiofile.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
sebastiant
Član
Član



Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1814
Aktiv.: 7.88
Kraj: ljubljana
PrispevekObjavljeno: Sre Avg 21, 2013 12:18 pm    Naslov sporočila:   Odgovori s citatom

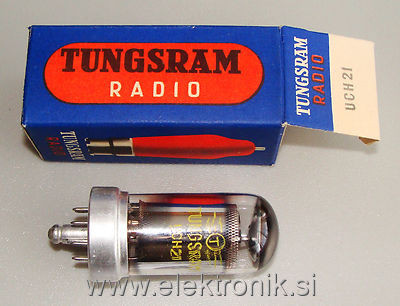

Tudi tista UCH21 je že malo "predelana", ali si ji ti odstranil spodnji kovinski del?
Drugače izgleda takole:

 Opis:
 Velikost datoteke:  30.38 KB
 Pogledana:  0 krat


_________________
LP Sebastian
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Gost
PrispevekObjavljeno: Sre Avg 21, 2013 12:22 pm    Naslov sporočila:   Odgovori s citatom
ne, taka je že bila (brez kovine), je ležala zraven radia. sem ga razstavil... bom poskusil sestaviti, tiste elemente ki so zaniča pa zamenjati.. predvsem kondenzatorje (razen dveh so use spustili oz. se napihnili) =D
morda si bom sposodil kakšnega ki je sestavljen, pa bom malo "kopiral" Wink bomo videli kakšen "kruh" bo ratal iz te "moke"
Razz
Nazaj na vrh
sebastiant
Član
Član



Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1814
Aktiv.: 7.88
Kraj: ljubljana
PrispevekObjavljeno: Sre Avg 21, 2013 12:31 pm    Naslov sporočila:   Odgovori s citatom
Anonymous je napisal/a:
......... sem ga razstavil...

Škoda, malo preveč si hitel.............
_________________
LP Sebastian
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
GiovanniTheX
Član
Član



Pridružen-a: Čet 29 Nov 2012 19:48
Prispevkov: 304
Aktiv.: 1.99
PrispevekObjavljeno: Sre Avg 21, 2013 12:45 pm    Naslov sporočila:   Odgovori s citatom
precej stvari v "podvozju" je bilo že precvikanih-odtujenih... moj že pokojni stric je bil štromar in je delal marsikaj.. Rolling Eyes Smile

imam še eno tovrstno UCH21 elektronko , ta je z kovino vred.. samo a ima "črno kapo" že tovarniško ali so to uparjene kovine na steklu? ker se mi zdi, da je že kar obrabljena oz. dokurjena.. saj nevem če katere delajo, jih ne morem sprobati..

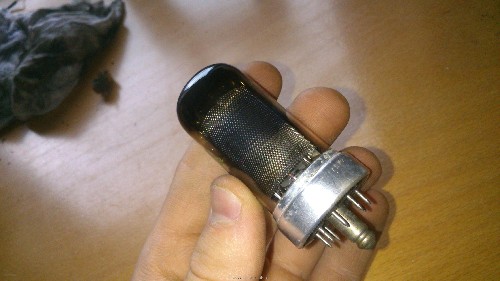

slika UCH21

 Opis:
 Velikost datoteke:  1.28 MB
 Pogledana:  3 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
GiovanniTheX
Član
Član



Pridružen-a: Čet 29 Nov 2012 19:48
Prispevkov: 304
Aktiv.: 1.99
PrispevekObjavljeno: Sre Avg 21, 2013 12:58 pm    Naslov sporočila:   Odgovori s citatom
sebastiant je napisal/a:
Anonymous je napisal/a:
......... sem ga razstavil...

Škoda, malo preveč si hitel.............

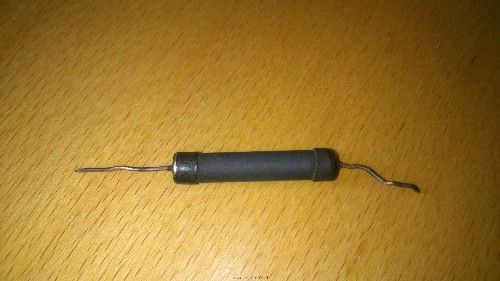

morda res.. je pa veliča večina elkotov že spustila svojo dušo oz. so napihnjeni ipd.. žičnih uporov še nisem preverjal, varovalka (mislim da je to to --> glej sliko) je pregoreta (s ohm metrom pomerjeno).. hja morda sem se res malo zaletel-pečpodrl.. ampak mislim da bom to peč lahko sestavil nazaj odvisno od časa in od opreme.. Smile če bom kje staknil kakšen radio ki ga prodajajo za neke fičnike, ker ne dela in je vzrok najpogosteje zanič elektronka.. bom pa s tem malo skompleteral. bom še kaj vprašal, to zagotovo.. Mr. Green

volje imam zaenkrat še veliko Smile Think

 Opis:
 Velikost datoteke:  1.3 MB
 Pogledana:  6 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
VolkD
Član
Član



Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14228
Aktiv.: 60.07
Kraj: Divača (Kačiče)
PrispevekObjavljeno: Sre Avg 21, 2013 1:11 pm    Naslov sporočila:   Odgovori s citatom
Tole na sliki ni varovalka.
_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
6dan8
Član
Član



Pridružen-a: Tor 18 Jan 2011 10:53
Prispevkov: 1053
Aktiv.: 6.00
Kraj: Goriška
PrispevekObjavljeno: Čet Avg 22, 2013 10:41 am    Naslov sporočila:   Odgovori s citatom
GiovanniTheX je napisal/a:
... (mislim da je to to --> glej sliko) je pregoreta (s ohm metrom pomerjeno)..
Hm, ko si meril z ohm metrom. Na katerem območju pa? 200 ohm? Kaj pokaže meritev na najvišjem ohmskem območju, ki ga instrument zmore?
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
GiovanniTheX
Član
Član



Pridružen-a: Čet 29 Nov 2012 19:48
Prispevkov: 304
Aktiv.: 1.99
PrispevekObjavljeno: Pet Avg 23, 2013 12:14 am    Naslov sporočila:   Odgovori s citatom
6dan8 je napisal/a:
GiovanniTheX je napisal/a:
... (mislim da je to to --> glej sliko) je pregoreta (s ohm metrom pomerjeno)..
Hm, ko si meril z ohm metrom. Na katerem območju pa? 200 ohm? Kaj pokaže meritev na najvišjem ohmskem območju, ki ga instrument zmore?


Pomeril sem na vseh moznih obmocjoh.. Max je 20M ohm. Povsod kaze 1 oz. Neskoncno upornost.
Lp
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
s51zg
Član
Član



Pridružen-a: Sre 16 Jun 2004 17:35
Prispevkov: 538
Aktiv.: 2.27
Kraj: JN76BC - Srednje brdo
PrispevekObjavljeno: Pet Avg 23, 2013 10:20 am    Naslov sporočila:   Odgovori s citatom
Tole na sliki je NTC upor. Lahko, da je tudi ta zanič.
Če ommeter ne pokaže nobene vrednosti, potem je sigurno prekinjen.
Omenjeni NTC služi za omejitev toka kurjav elektronk pri vklopu sprejemnika.
Pri U seriji so napetosti kurjav različne, tok je pa enak. V tem primeru je 0,1A.
Uspešno oživljanje ti želim GiovanniThex.

LP
_________________
__________________
Never put off till tomorrow what you can do
today.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
6dan8
Član
Član



Pridružen-a: Tor 18 Jan 2011 10:53
Prispevkov: 1053
Aktiv.: 6.00
Kraj: Goriška
PrispevekObjavljeno: Pet Avg 23, 2013 10:55 am    Naslov sporočila:   Odgovori s citatom
GiovanniTheX je napisal/a:
Pomeril sem na vseh moznih obmocjoh.. Max je 20M ohm. Povsod kaze 1 oz. Neskoncno upornost.
No, Ti je že s51zg odgovoril. Podobno zadevo z vrednostmi (sicer gre za Vesno 45) imaš tukaj . Poglej povečavo v priponki, gre za elementa označena z "8000/220" in "2000/220" - v tvoji shemi odgovarjata elementoma N1 in N2. Nekaj postov niže imaš tudi razlago, kaj pomenita "8000/220" in "2000/220". Zato pa sem tudi spraševal, ali si meril na 200 ohm območju...
Žal si očitno že v prejšnjem postu pravilno zapisal: da gre za element s s funkcijo nekakšne "varovalke". Ki pa je očitno oddelala svoje, glede na rezultate meritev...
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
GiovanniTheX
Član
Član



Pridružen-a: Čet 29 Nov 2012 19:48
Prispevkov: 304
Aktiv.: 1.99
PrispevekObjavljeno: Pet Avg 23, 2013 8:06 pm    Naslov sporočila:   Odgovori s citatom
hvala za vso pomoč.. ta teden me ne bo doma (oratorij), potem pa se lotim zadeve.. šasijo bom dal verjetno speskati, saj je precej rje na njej..
