Gretje mosfeta z pwm (Bascom)
Pojdi na stran 1, 2, 3  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika za začetnike
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
Sniper001
Član
Član



Pridružen-a: Sre 27 Okt 2010 14:31
Prispevkov: 132
Aktiv.: 0.74
Kraj: Izlake

PrispevekObjavljeno: Čet Okt 31, 2013 12:29 pm    Naslov sporočila:  Gretje mosfeta z pwm (Bascom) Odgovori s citatom

Zdravo!

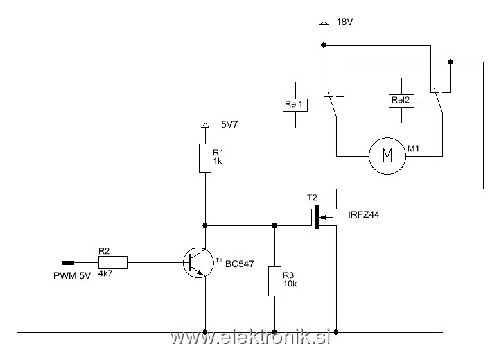

Izdelujem nek kontroler enosmernega motorja z Bascom-om. Z višanjem frekvence PWM-a se mi mosfet greje. Pogojno delovanje je le pri cca. 250Hz a je motor pri tej frekvenci nadležno glasen. V priponki je izhodni del vezave fet-a in motorja. Prosim za kakšen nasvet.

LP Nino



 Opis:
 Velikost datoteke:  25.59 KB
 Pogledana:  78 krat




_________________
https://sites.google.com/site/ninorazpotnik/
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
gumby
Član
Član



Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.37

PrispevekObjavljeno: Čet Okt 31, 2013 12:35 pm    Naslov sporočila:   Odgovori s citatom

Poglej v datasheet, koliko napetosti rabi na vratih, da se polno odpre. Poglej še, kolikšna je kapacitivnost vrat in malce preračunaj, kaj to v tvojem primeru pomeni (polniš ga preko 1k upora).
_________________
Tule nisem več aktiven.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
Sniper001
Član
Član



Pridružen-a: Sre 27 Okt 2010 14:31
Prispevkov: 132
Aktiv.: 0.74
Kraj: Izlake

PrispevekObjavljeno: Čet Okt 31, 2013 12:52 pm    Naslov sporočila:   Odgovori s citatom

zdravo!

Vgs=4v max, Vhodna kapacitivnost pa 2300pF, kar mi ne pove ravno veliko.

LP Nino

_________________
https://sites.google.com/site/ninorazpotnik/
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
int47
Član
Član



Pridružen-a: Pon 15 Dec 2003 0:10
Prispevkov: 2105
Aktiv.: 8.86
Kraj: Ljubljana

PrispevekObjavljeno: Čet Okt 31, 2013 1:27 pm    Naslov sporočila:   Odgovori s citatom

V tabeli za Absolute maximum ratings piše Ugs= +-20V.
Rds(on)=0,024 Omega je podan pri Ugs= 10V

Naštudiraj, kar pomeni Vgs(th) min: 2, max: 4V ; Vds=5V, Id=250uA

Poznaš izhodno upornost krmilnega signala in kapacitivnost vrat. Iz tega lahko izračunaš kaj?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
gumby
Član
Član



Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.37

PrispevekObjavljeno: Čet Okt 31, 2013 1:34 pm    Naslov sporočila:   Odgovori s citatom

4V je "treshold voltage", torej napetost, pri kateri sploh začne odpirat. Polno odprt je komaj pri 10-15V. Poglej grafe Id/Vds...

Glede kapacitivnosti vrat pa imaš en lep RC filter, torej napetost na vratih ne bo več pravokotna in se tranzistor ne bo v trenutku odprl. Pri 250Hz sicer ne bo to opazno, pri recimo 20kHz pa se bo odpiral pol preriode (in se temu primerno grel zaradi izgub na njem).

_________________
Tule nisem več aktiven.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
Sniper001
Član
Član



Pridružen-a: Sre 27 Okt 2010 14:31
Prispevkov: 132
Aktiv.: 0.74
Kraj: Izlake

PrispevekObjavljeno: Čet Okt 31, 2013 2:56 pm    Naslov sporočila:   Odgovori s citatom

Zdravo!

@int47 Predvidevam da lahko izračunam časovno konstanto?

@Gumby hvala za pojasnila, prvi ukrep bo zmanjšanje upora pri tranzistorju ter priklop le-tega upora na višjo napetost.

Hvala vama za odgovore in pojasnitev nekaterih neznank.

LP

_________________
https://sites.google.com/site/ninorazpotnik/
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
krko
Član
Član



Pridružen-a: Sob 15 Sep 2012 22:19
Prispevkov: 451
Aktiv.: 2.89
Kraj: Cerknica

PrispevekObjavljeno: Čet Okt 31, 2013 3:22 pm    Naslov sporočila:   Odgovori s citatom

Živjo!

Malo sledim debati, pa me zanima če razmišljam pravilno. Torej ravno sedaj smo pri predmetu PEN v drugem letniku končali z obravnavanjem RLC elementov.
Sklepam, da lahko iz upornosti krmilnega signala in kapacitivnosti vrat izračunam frekvenco? Je moje sklepanje pravilno?

Sicer se me debata ne tiče pa vseeno... Smile

lp krko
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Sniper001
Član
Član



Pridružen-a: Sre 27 Okt 2010 14:31
Prispevkov: 132
Aktiv.: 0.74
Kraj: Izlake

PrispevekObjavljeno: Čet Okt 31, 2013 4:08 pm    Naslov sporočila:   Odgovori s citatom

Zdravo!

Bolj kakor gledam in računam to zadevo ugotavljam, da ne bo delovala na visokih frekvencah :S. Sem se odločil, da bom sedaj krmilil motor z nizko frekvenco za naslednji projekt bom pa kar kupil narejen h-most.

Hvala in LP
Nino

_________________
https://sites.google.com/site/ninorazpotnik/
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
gumby
Član
Član



Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.37

PrispevekObjavljeno: Čet Okt 31, 2013 4:16 pm    Naslov sporočila:   Odgovori s citatom

Narediš lahko enostaven driver s tremi tranzistorji Wink
_________________
Tule nisem več aktiven.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
gumby
Član
Član



Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.37

PrispevekObjavljeno: Pon Nov 04, 2013 12:57 pm    Naslov sporočila:   Odgovori s citatom

mucek je napisal/a:
... ali uporabiš namenski driver čip (npr. ADUM3220). Pomembno je tudi, da MOSFET "vlečeš" v obe smeri, tako takrat, ko ga odpiraš, kot takrat, ko ga zapiraš.

Če imaš osciloskop, poglej, kaj se ti dogaja na G ... Moral bi biti lep kvadraten signal, je pa ...?

Lp, g


Offtopic je preseljen sem.

_________________
Tule nisem več aktiven.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
Profesor Einstein
Član
Član



Pridružen-a: Ned 24 Sep 2006 0:13
Prispevkov: 1437
Aktiv.: 6.29
Kraj: Rogaška Sl.

PrispevekObjavljeno: Pon Nov 04, 2013 4:55 pm    Naslov sporočila:   Odgovori s citatom

Zdravo

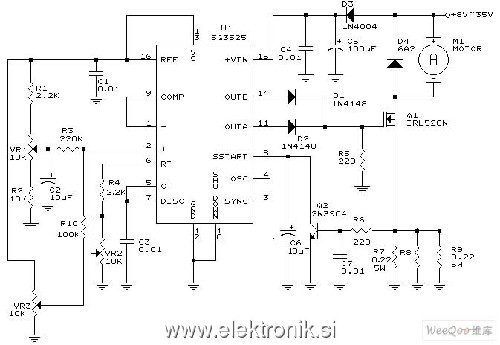

Lahko da se segreva FET tudi ker manjka dioda (D4) na motorju - glej shemo.

Lp.

Darko



SG3525 - motor driver.jpg
 Opis:
 Velikost datoteke:  42.33 KB
 Pogledana:  33 krat

SG3525 - motor driver.jpg



_________________
--
"Če bi volitve kaj pomagale, bi jih prepovedali." (Mark Twain)
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
TECHNIC
Član
Član



Pridružen-a: Tor 31 Okt 2006 11:18
Prispevkov: 582
Aktiv.: 2.56
Kraj: Senovo

PrispevekObjavljeno: Pon Nov 04, 2013 5:04 pm    Naslov sporočila:   Odgovori s citatom

Moj odgovor je bil mišljen na OP, ne na mucka.

Citiram:
Dodaj schottky diodo med D mosfeta in +18V sponko, sicer se ti špica pri preklopu induktivnega bremena prazni skozi mosfet. Prav tako ti bo dioda zgladila tok skozi motor in bo postal tišji pri nižjih frekvencah.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
Sniper001
Član
Član



Pridružen-a: Sre 27 Okt 2010 14:31
Prispevkov: 132
Aktiv.: 0.74
Kraj: Izlake

PrispevekObjavljeno: Tor Nov 05, 2013 9:55 am    Naslov sporočila:   Odgovori s citatom

Zdravo!

Trenutno sem bil malo odsoten in nisem sledil debati. V tem času pa sem že dodal diodo ter malo povečal tok skozi tranzistor, povečal napetost Vg na 8.7V in se odločil, da bo ta verzija zgolj testna s katero bom lahko stestiral accelerometer in samo delovanje.

Ker pa Kitajci delajo poceni stvari sem pa že naročil power h-bridge

Z vašo pomočjo mi je uspelo zadevo spraviti v delovanje.
Hvala in LP
Nino

_________________
https://sites.google.com/site/ninorazpotnik/
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
igo
Član
Član



Pridružen-a: Sre 11 Okt 2006 19:11
Prispevkov: 3641
Aktiv.: 15.97

PrispevekObjavljeno: Tor Nov 05, 2013 10:27 am    Naslov sporočila:   Odgovori s citatom

gumby je napisal/a:
Narediš lahko enostaven driver s tremi tranzistorji Wink
Lahko pa se uporabi kar bipolarni tranzistor in ni težav s poganjanjem.
_________________
Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
gumby
Član
Član



Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.37

PrispevekObjavljeno: Tor Nov 05, 2013 10:59 am    Naslov sporočila:   Odgovori s citatom

Bipolarni se bo tudi pregreval, če ga ne boš pravilno krmilil.
_________________
Tule nisem več aktiven.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
