Pozdravljeni.
Potrebujem pomoč pri električnem načrtu. Sestavljam in preizkušam že 1 teden vendar nikakor ne uspe (pok, kurjenje tranzistorjev) . Gre pa za šolo in sicer besedilo naloge je:
Nariši el. načrt za:
-Tranzistor(bc337 ali bc547) kot stikalo, s katerim boste krmilili 24vDC rele in 24vDC kontaktor,
-Na relejske NO kontakte povežite žarnico 24vDC s (13,14) kontakti,
-Na kontaktorske NO kontakte povežite 3 fazni motor s (13,14)kontakti
DELOVANJE (tipke: vendar ne samodržne )
Prva tipka mora vklopiti in izklopiti celotno vezje, druga mora vklopiti rele ta pa vklopi žarnico,nato mora tretja tipka vklopiti kontaktor ta pa vklopi 3F motor.Ko pritisnemo 3 tipko se mora kontaktor izklopiti ter nato ,ko pritisnemo 2 tipko se mora pa rele izklopiti.

Lp.

[jerjur]

najprej pripni shemo kakršno imaš sedaj.Od tam naprej bomo pa pomagali.

[mucek]

Če kuriš tranzostorje, je očitno že prvi del (pač tranzistorski sklop) narobe narejen. No, pa mogoče (glede na to, da imaš na izhodu tudi rele in kontaktor) nisi dal na izhod kontra diode, ki bi ščitila pred špicami, ki jih tuljavi releja in kontaktorja sprostita ob odklopu.

LP, g

[jjedat]

http://www4.slikomat.com/13/1005/pxg-2014-1.jpg

Slika načrta.

Lp.

[jerjur]

vezje delaj po korakih.
prvi tranzistor (tisti, ki ima upor na bazo) z takšno vezavo releja ne more vključiti. to pa zato ker tokovna zanka releja ni priključena na vir napajanjas. Za začetek odstrani kontakt iz emitorja ter emitor veži diraktno na maso. rele skupaj z diodo veži A1 na +24, A2 na kolektor tranzistorja. dodaj še upor med maso in bazo tranzistorja. takšna je osnovna vezava tranzistorja ki deluje kot stikalo. ko držiš tipko je rele vključen, ko jo spustiš rele izklopi. na osnovi te vezave gradiš potem naprej.

drugemu tranzistorju manka tudi upor za omejitev baznega toka.

[igo]

Da lahko z eno tipko vklopiš in izklopiš rele, potrebuješ 4-položajni sekvenčni avtomat.
Stanje 00
tipko pritisneš
Stanje 01
tipko spustiš
Stanje 11
tipko pritisneš
Stanje 10
tipko spustiš
Stanje 00
Debounce se naredi s pozitivno povratno vezavo, ki omogoči histerezo.

Namesto za samodržno vezavo, se kontakta 13-14 uporabita za histerezo.
Naloga sploh ni enostavno izvedljiva s samo enim tranzistorjem za vsak rele.

[mucek]

Kaj je pa to za eno skropucalo?! Ma ne mi reči, da se s tem že cel teden baviš, ne da bi najprej zrisal shemo, preden si se spravil kurit tranzistorje ... (no, saj se človek to navadi, ko začne s kakšnimi dražjimi tranzistorji delat ... been there, done that ...)

Za začetek v googla vpiši "pnp schematics" in sploh malo poštudiraj osnovo vezavo pnp tranzistorja. Ugotovil boš, da rabiš bazni upor, da ni vseeno, na kateri strani (emitor, kolektor) se nahaja breme in pa tudi, da je fino imeti kakšen upor, ki bazo drži v zaprtem stanju. Začni z vezjem, kjer boš imel en tranzistor, tipko in rele in ko boš sposoben s tipko vklapljati in izklapljati rele, potem dalje ...

Lp, g

[Jaka57]

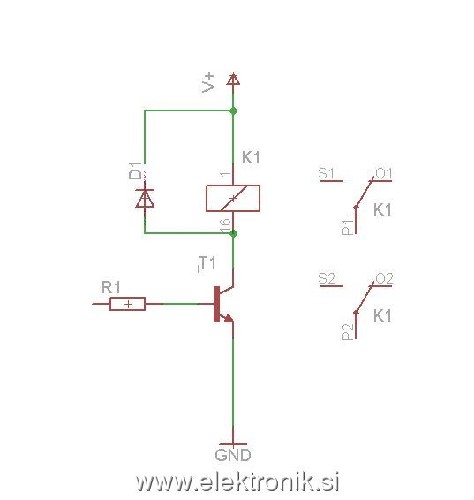

Hm, za začetek si boš moral pogledati, kako dela tranzistor in kako ga vezati, da boš lahko preko njega vklapljal rele. Ena od možnosti je na sliki.
Seveda bi pa rad izvedel, kdo in na kateri šoli si je to nalogo spomnil!?

@mucek:če me spomin ne vara, tako na hitro, so omenjeni tranzistorji NPN.

[DusanK]

Jaz sem samouk in če sem kako stvar sklanfal skup sem si prej ogledal na stotine slik osnovnega delovanja bodisi releja, tranzistorja, diod, mostičkov...
http://www.talkingelectronics.com/projects/200TrCcts/101-200TrCcts.html
no, pa je še vedno kdaj počilo ampak zaradi nepoznavanja osnov pa prekleto redko.
Čudi me, da po eni strani izdeluješ ojačevalce, malodane kuhaš transformatorje..., osnovne vezave tranzistorja kot stikala ti pa ni jasna. Upam, da to ne izhaja iz učnega načrta šole.

Oglej si najprej vezave kako se tranzistor kot stikalo sploh uporablja, da ne boš imel na bazi celotno napetost kot v tvojem primeru na desnem tranzistorju, in glavnino toka. Ni čudno, da ti jih kuri.

Rele (A1) mora biti priklopljen na +24V, (A2) na C tranzistorja, E tranzistorja gre na GND. Preko baze, ki mora imeti nek predupor, pa preko tipke vklapljaš ta tranzistor, ki poveže (A2) na GND in rele vklopi. Ti pa imaš rele paralelno s tranzistorjem.
In dvomim tudi, da imaš spodaj -24V ampak prej 0V (GND). Luč, ki jo imaš narisano na sponkah tudi vseskozi sveti, sa je direktno priklopljena zgoraj na +24V, spodaj pa na tvojih -24V. Pa še kaka površnost bi se našla.

Odtipkaj v google slike "bc 337 relay switch" pa si oglej malo osnovne sheme priklopov.
Skombiniraj najprej osnovo, da preko tipke vklapljaš en rele, nato dodajaj ostale pogoje vklopov in se uči.
Poročaj.

[jjedat]

Mi smo pri enem predmetu ko smo vezal različne senzorje v 2 letniku uporabljal to shemo za tranzistor kot stikalo :
http://www4.slikomat.com/13/1005/y25-2014-1.jpg

Bom še poskušal naprej čarati, sej enkrat bo že ratal.
Hodim pa v 3 letnik za mehatroniko

[DusanK]

Ja, tudi ta špila, da je breme (saj je ledica?) na emitorju. Samo ti si prvo shemo in potem v praksi naredil povsem po svoje. Če bi po zadnji sliki se ne bi kadilo.
Poglej še tole osnovo:
http://hyperphysics.phy-astr.gsu.edu/hbase/electronic/transwitch.html
"load" v shemi je porabnik, torej v tvojem primeru navitje releja.

Oglej si še tele klasične vezave releja:
http://www.electronics-tutorials.ws/blog/relay-switch-circuit.html

[psevdonim]

[ledo]

Se mi zdi, da je tekst naloge malo po svoje napisal .

[jjedat]

Hja, to sem uspel narisati. Res da ni lepo ampak samo, da se spoznam iz sheme za silo bo. Jutri imamo v šoli prakso in bom naredil, kar bo pa bo. Poročam o uspehih in neuspehih.
http://www4.slikomat.com/13/1005/7jr-2014-1.jpg
