Pozdravljeni,

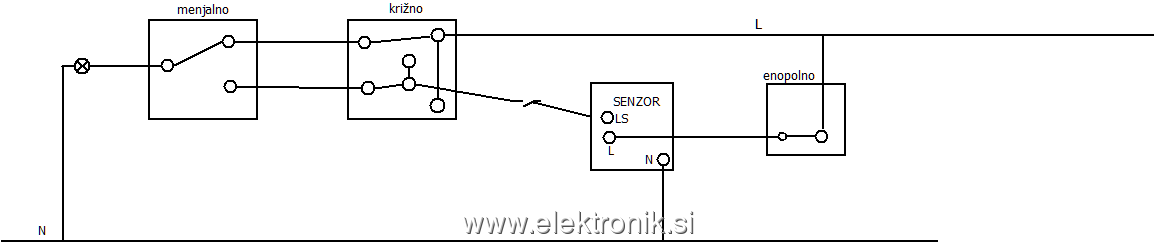

rad bi zvezal senzor gibanja na luč, katero bi poleg senzorja prižigal in ugašal še z dvemi stikali (poleg tega bi dodal še enopolno stikalo na fazo senzorja, tako da v primeru če bi bilo preveč moteče prižiganje luči, bi senzor enostavno ugasnil).
stvar sem si zamislil, tako kot je zrisana na spodnji shemi, me pa vseeno zanima vaše mnenje, če bo vse pravilno funkcioniralo, ne glede na to v kakšnem položaju bodo posamezna stikala.

http://www.elektronik.si/phpBB2/files/vezava_senzor.png

[Bizgec65]

Mogoče si križno stikalo malo napačno narisal?

[elComandante]

ja sem sedaj opazil, moja napaka - sem popravil in na novo naložil sliko

[Bizgec65]

Vrži ven senzor in nariši samo stikala z žarnico, potem boš dodal senzor.
Pa slike daj na form.

[elComandante]

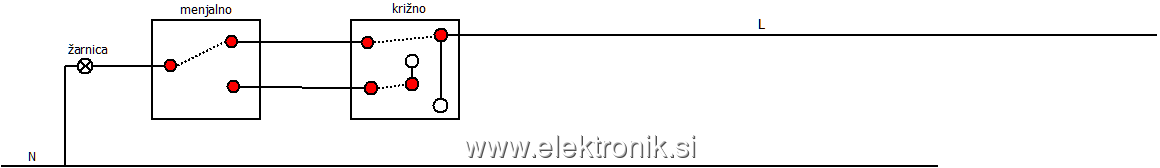

stikalabrez senzorja:

http://www.elektronik.si/phpBB2/files/vezava_senzor2.png

LS bi iz senzorja povezal na prosto točko v križnem stikalu

[Bizgec65]

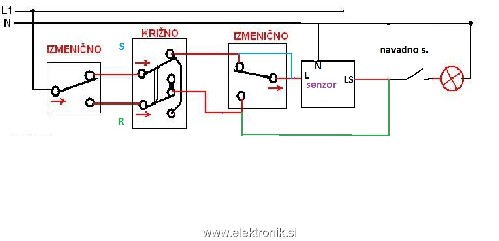

Mogoče bi ti bila tale shema v pomoč, kajti menim, da še vedno narobe rišeš križno stikalo.
http://www.elektronik.si/phpBB2/viewtopic.php?p=120579#120579

Za križnim stikalom bo potrebno dodati še eno izmenićno stikalo. Kaj se zgodi, ko pritisneš križno stikalo v tvojem primeru? V enem položaju gre faza...nikamor?

Za osnovo sem vzel zgornjo shemo pa malo dodelal, mogoče ti bo všeč. Za križnim stikalom pride izmenično, če pa se mu hočeš izogniti, lahko povežeš brez njega na senzor, vendar ti potem dela križno stikalo kot preklop med Senzor(način)-modra, in ročni vklop - zelena. potem daš lahko spet stikala, kakor ti ugaja....Če to še vedno ni, kar si hotel, pa napiši.

[carli]

Zakaj je sploh križno stikalo tu zraven. Dve menjalni in eno stikalo na dovod faze senzorja. Povežeš menjalnik stik in dodaš še senzor zraven, izhod iz senzorja na luč skupaj s tistim vodikom iz menjalnega.

[Silvo]

[Bizgec65]

[elComandante]

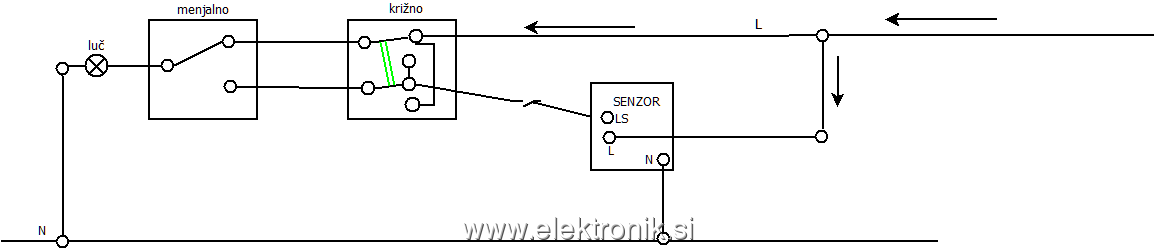

Torej, sem poskusil stvar povezati kar v garaži na tleh, tako da sem vezal luč-->izmenično-->križno-->faza + senzor(LS)-s tem da sem senzor simuliral kar z navadnim stikalom in stvar deluje tako kot bi morala, tako da bom uporabil kar to varianto ki sem jo narisal že na začetku in tukaj spodaj je še malo popravljeno da izgleda križno stikalo lepše narisano...:

http://www.elektronik.si/phpBB2/files/vezava_senzor3.png

[carli]

Saj princip je isti samo sedaj ti pogojno deluje. Odvisno od položaja menjalnega stikala. Kaj na menjalno stikalo pa ne moreš povezati senzorja. Je 3 žilni kabel med stikali?
Fazni zamik bo, če boš uporabil različni fazi.
Potem dobiš svetlobne in zvočne efekte.

[Bizgec65]

Hehe, nočem skuriti...., pa daj za test navadno žarnico.

Torej kakorkoli že, imaš križno stikalo itak odveč, lahko ga kar izpustiš, razen če je že obstoječa inštalacija. Nič ti ne bo skurilo, ker da bi prišlo do faznega zamika se pa ni za bati, saj boš uporabil le eno fazo za dovod, kajne?

KLIK

Saj si poizkusil brez senzorja, torej..., senzor ali stikalo, isti ti je....

[elComandante]

[carli]

Ti senzor deluje v obeh položajih menjalnega stikala? Potem imaš drugače zvezano kot na shemi.

[Nace]

Menjalno in križno v zgornjem položaju-luč stalno sveti.
Menjalno v spodnjem, križno v zgornjem položaju-luč sveti preko senzorja.
Menjalno v spodnjem, križno v spodnjem položaju-luč stalno sveti.
