[Lord_KING]

Sem začetnik(9.razred) v elektroniki, elektrotehniki in bi si rad izdelal variabilni napajalnik z LM338. Prosil bi za kakšen nasvet, skico ali shemo.
Input v napajalnik mora biti 220v iz zida. Najbrž potebujem transformer 220v na 28v.

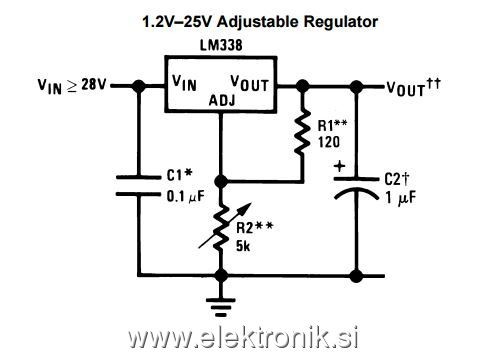

Zanimajo me vrednosti uporov in kondenzatorjev. Kako naj spremenim originalno shemo iz datasheeta.

Hvala za pomoč.

[lojzek]

Pozdravljen, lepo je videti tudi takšnega mladega začetnika.

Preden izdelaš to na shemi, seveda potrebuješ tudi trafo za znižanje naspetosti iz vtičnice na nekih 20V (ne več. ker potem usmerjena se še za polovico dvigne!!), potem bi potreboval ustrezno močan gretzov mostiček (ta usmeri napetost na izhodu transformatorja - iz izmenične naredi enosmerno pulzirajočo), nato pa moraš dodati še elektrolitski kondenzator, ki to napetost zgladi. Tam kakih 2200 - 4700uf in za vsaj 40V bo OK. Izhod tega bo lepša enosmerna napetost.

Na izhod tega seveda šele priključiš vezje iz tvoje sheme. Ni ga pravzaprav treba nič spreminjat, je iz Podatkovnega lista (datasheeta) čisto zadovoljiv. Tudi predlagana vrednost elementov na shemi je ustrezna.

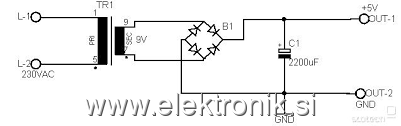

Jaz bi se na tvojem mestu najprej poigral z vezjem na shemi, ki bi ga priklopil za prvo silo na recimo polnilnik avtomobilskega akumulatorja. Ni treba da imas točno tistih 28V kot na shemi, lahko ima tudi manj, recimo 12V. Za vsak slučaj preko gretza in elektrolita, kot na moji sliki.

Še nekaj linkov:
Gretzov mostič

[Lord_KING]

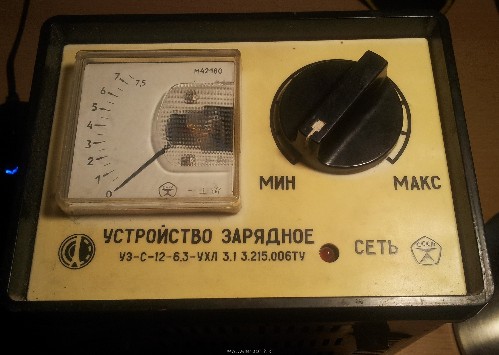

Moj dosedanji napajalnik (10v-13v, 6A) ruski polnilec akumulatorjev iz leta 1990

Slike pripenjaj na forum!

[lojzek]

No vidiš, na izhod tega na tvoji sliki priključi gretz, elektrolit in predlagano vezje.

In še za uvežbane štromarje, nalašč predlagam tudi uporabo gretza

[psevdonim]

za takšne vezave bi predlagal trafo 2x10V. Če daš trafo 1x20V, se bo IC pri nizki izhodni napetosti in visokem toku pregreval.

[Lord_KING]

Kakšen transformator potrebujem?
najbrž čisto sfaljeno

[Branez]

Napiši v profilu odkod si, pa te bo lažje napotiti v kakšno trgovino.

To, na kar si dal link, je res zgrešeno.

[sebastiant]

[Lord_KING]

Hvala za link. Kaj pa ta transformator
http://si.farnell.com/pro-power/ctfcs100-12u/transformer-100va-2-x-12v/dp/1780896

[Bizgec65]

Pridi do Grosuplja, pa dobiš trafo, pa še kak element...

[Branez]

Vidiš Lord_KING, da se splača vpisati vse v profil.

Takoj se javi kakšen (skoraj) sosed, če boš pa še poklic napisal kakršen je v resnici, bodo še bolj pozorni.

[Bizgec65]

Sva z Lord_Kingom dogovorjena vse.

[Lord_KING]

Da se še javno zahvalim.
Še enkrat hvala Bizgec65

[Lord_KING]

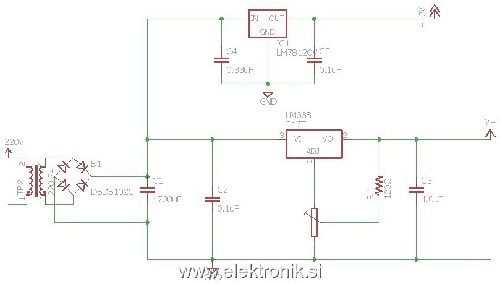

Danes sem imel čas in sem naredil shemo.
Pripombe,opozorila?

[SolarPlazma]

Napaka: upor R1 je vezan med izhod in adj. regulatorja, ne na drsnik potenciometra.
