Na kitajski tablici ne polni več baterije(prekinjena povezava na flex).Ali lahko vežem 5v iz usb na označeno mesto?(rezervnih delov ni)

[sebaveh]

Ne.

Ker tudi v originalu +5V ne gre direktno na + pol baterije, ampak je vmes še polnilno vezje, napetostni regulatorji, zaščite...

[mcer]

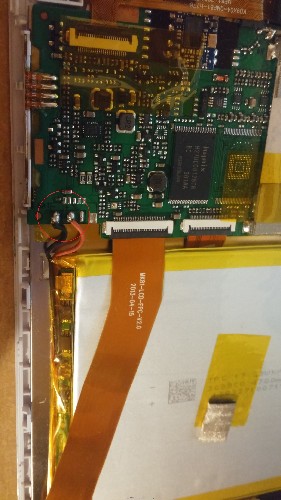

polnilno vezje je ob bateriji(se vidi na sliki)

[sscott]

to je samo zaščitno vezje. Polnilec vzemi na ebayu za par $. TP4056

LP

[MOND]

@mcer

Lahko narediš sliko, kjer je USB priklop in sliko kjer je prekinjen flex kabel?
Lahko da streljam mimo, vendar če prav razumem, je original polnilno vezje delujoče, le povezati je potrebno na novo...

[mcer]

tablica je delovala normalo,bil je uničen usb(in so poskušali prilotati novega in zaj...).
Če TP4056 vežem na BAT bi delovalo?

[v.j.]

USB konektor lepo odstrani, očisti flex oziroma ploščico na koncu flexa kjer je bil USB konektor, potem pa na tem delu poišči na vezju vezi GND in +5V, pomagaj si s pinout USB.

Baterijo lahko polniš tudi direktno preko omenjenega TP4056, ki je lahko tudi izven tablice, če boš dodelal kakšen dodaten konektor za polnjenje.

[mcer]

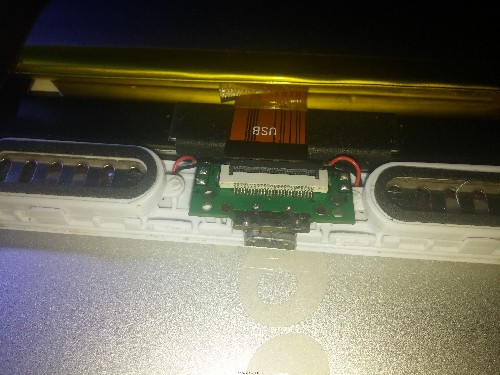

slike poškodovanega usb(spajkali so novega).(ob strani sta tudi izhoda za zvočnika )

[v.j.]

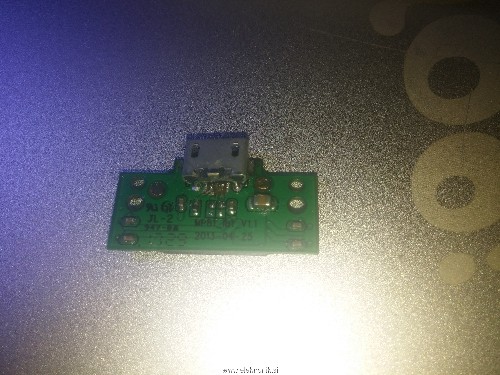

Ko gledam 2. fotografijo, se na tiskanem vezju dobro vidi, da sta poškodovan vezici na vezju pinov 2 in 3, to sta D- in D+ liniji. To bi težko popravil, tudi če bi odstranil tale USB konektor in dal novega, najbrž ne bo mogoče. Lahko pa bi popravil, da bo delovalo polnjenje, nekdo spreten s spajkalnikom bi konektor uspešno zamenjal, vezje napajalnih linij ni poškodovano.

Tisti del ploščice kjer piše JL-2 je GND, kjer pa piše V1.1 je +5V. Za GND je jasno, je največji, večinoma spojen s kovinskim delom USB konektorja. Tudi +5V mora biti večja površina bakra, zaradi tokov, ne zgolj ozke linije, vidi se tudi da je spojeno s pin1 USB konektorja.

Kaj sedaj s to informacijo? Lahko postrgaš zelen lak (solder mask), da prideš do bakra in prispajkaš žice, tja lahko direkt priključiš 5V in bo polnjenje enako, kot prek USB. Ampak pozor, na tem USB je napetost, ker tablica lahko dela kot "host", da ne boš delal kratkih stikov.

[sebaveh]

Pff... A to bi naj bilo problematično za spajkanje? Škoda da nisem slikal prejšnji teden, ko sem popravljal USB vtičnico pri Medion tablici. Tam je sicer dobro narejeno to, da je USB vtičnica edina stvar na majhni platiki, ki je potem s ploščatim kablom priključena na glavno plato - kar pomeni enostavno menjavo sklopa, v primeru poškodbe. Ampak ker ga nisem našel ne na ebayu, ne nikjer, sem moral prispajkati USB nazaj, kljub potrganim sledem na folijasti tiskanini. No, 1 uro pozneje sem ga uspešno popravil
Seveda pa je vse odvisno od tistega, ki spajka.

[v.j.]

Tudi jaz sem že menjal USB vtičnico na Medion tablici. Nisem dal originalne ampak podobno ki je pasala v tisto zarezo na vezju, ojačal sem jo s koščkom tanke bakrene pločevine.

[matic_scetinec]

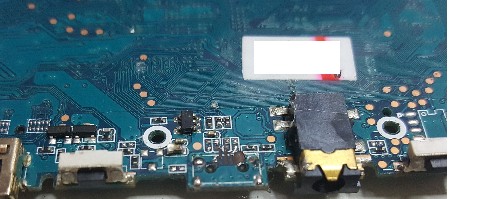

To se da popraviti, če je poškodovana samo tista ploščica z micro USB konektorjem.
Tudi sam sem uspešno popravil že kakšen dosti hujše odtrgan micro USB. Moral sem že celo prilepiti nov USB konektor, ker so potrgali praktično celoten baker v bližini.

Na sliki je eden od primerov, ki sem ga popravil, vendar žal nimam slike po končanem delu.

Lp, Matic
