Zanima me če je spodnje vezje (npn in pmos) ustrezno za pwm modulacijo iz PICa. Dimati želim H7 žarnico.

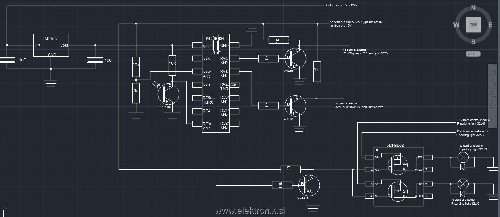

[Mikenike]

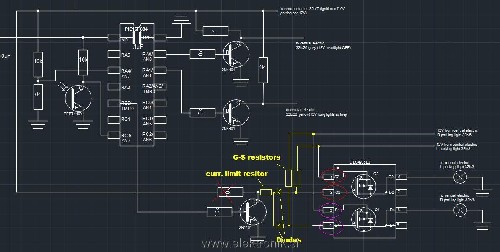

na enem tujem forumu mi je en reku da rabim še dodatne GS upore in upor za omejitev skozi kolektor in mi ni jasno zakaj bi to rabil.


na tej sliki iz interneta je tako kot sem sam uporabil.
https://i.stack.imgur.com/qmJQK.png



nekdo mi je svetoval še to vezje, ki pa se mi zdi prekomplicirano za preprosto dimanje H7 žarnice
https://www.mikrocontroller.net/attachment/7584/p-channel.jpg

[mucek]

Zakaj pa ne uporabiš kakšnega namenskega driverja za par deset centov?
Recimo ZXGD3005E6.

LP, g

[Profesor Einstein]

Pomembno kaj točno potrebujete.... "dimmaje" od nule do polne moči ali le v manjšem obsegu.

Lažje je svetovati če so podrobno definirane zahteve.

Lp.

[ElGrigon]

Vezava je OK. Dodaj le tiste upore na Gate zaradi oscilacij ob vklopu pri višjih frekvencah PWM-ja. Lahko uporabiš v kombinaciji s kakšnim manjšim kondenzatorjem.

[lado]

A boš samo dimal H7

Jaz sem za počasno prižiganje uporabil tiny45 ter dva tranzistorja....(en tun in P mosfet)

[Profesor Einstein]

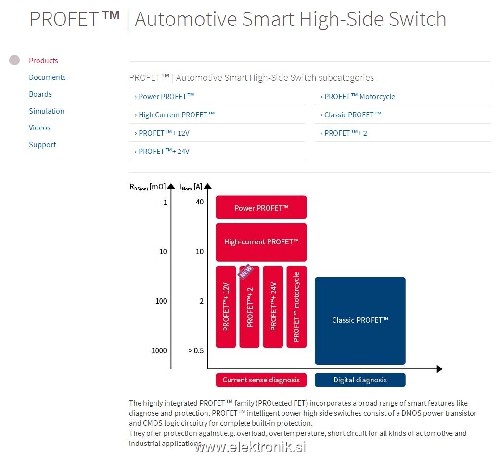

V priponki je ponudba od infineon-a.

lp.

[Profesor Einstein]

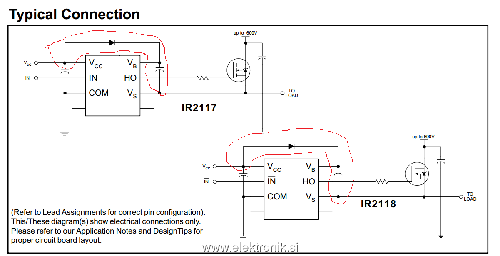

Izvedba v lastni režiji pa bi bila uporaba IR2117 oz. IR2118 + dodatnega DC/DC pretvornika za plavajoče napajanje driverja.

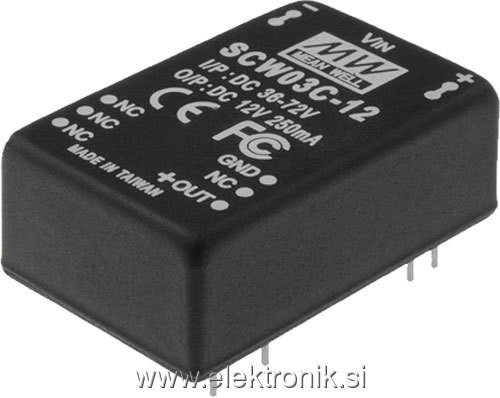

Pretvornik SCW03A-12 ali podobni... ta s priponke je "C" z vhodom 36-72V.

lp.

[bostjang]

Jaz bi uporabil močnejši tranzistor v večjem ohišju, vsaj D-Pak, da ne bo čisto na meji. Bolje bi že bilo enojni tranzistor v SO-8, kot pa dvojni in oba vzporedno). Ali pa boš mogoče dimal dve žarnici?
