50W ojačevalec


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika za začetnike
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
142536
Neznanec
Neznanec



Pridružen-a: Sob 06 Apr 2019 16:14
Prispevkov: 7
Aktiv.: 4.72

PrispevekObjavljeno: Sob Apr 06, 2019 4:22 pm    Naslov sporočila:  50W ojačevalec Odgovori s citatom

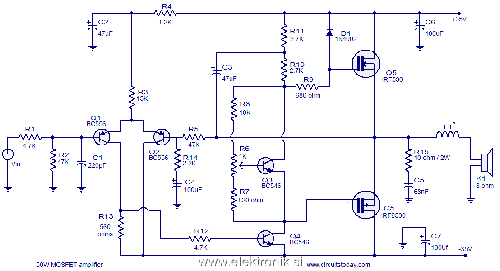

pri tem vezju je tuljava za katero nisem dobim nubenih ustreznih podatkov. zanima me ali bi kdo vedel kasno tuljavo treba dat v to vezje.
hvala za odgovore 50w ojačevalec ( na linku je ista slika)[/url]



 Opis:
 Velikost datoteke:  41.74 KB
 Pogledana:  45 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozede
Član
Član



Pridružen-a: Sob 19 Jul 2014 18:32
Prispevkov: 192
Aktiv.: 3.26
Kraj: Jesenice

PrispevekObjavljeno: Sob Apr 06, 2019 5:41 pm    Naslov sporočila:   Odgovori s citatom

V tem članku Medium power hexfet amplifier je tuljava navita iz lakirane Cu žice 1.5mm na 16mm 6 ovojev. Verjetno bo za tvoj primer tudi šlo.
še link na članek Elektor December 1993 (opis za tuljavo na strani 11)
https://docslide.net/documents/medium-power-hexfet-amplifier.html
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
142536
Neznanec
Neznanec



Pridružen-a: Sob 06 Apr 2019 16:14
Prispevkov: 7
Aktiv.: 4.72

PrispevekObjavljeno: Tor Apr 23, 2019 4:23 pm    Naslov sporočila:   Odgovori s citatom

če kupim 0,1mH bo vredu al mora imeti tocno tolko ovojev?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
ro-bi
Član
Član



Pridružen-a: Ned 28 Jan 2007 16:53
Prispevkov: 3138
Aktiv.: 20.94
Kraj: Koroška

PrispevekObjavljeno: Tor Apr 23, 2019 4:35 pm    Naslov sporočila:   Odgovori s citatom

Lahko kupiš navito, le presek žice mora biti dovolj velik.
_________________
3 x 3 = 9
ena dalje
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bbrane
Član
Član



Pridružen-a: Čet 14 Jun 2007 15:02
Prispevkov: 495
Aktiv.: 3.41
Kraj: Cerkno

PrispevekObjavljeno: Tor Apr 23, 2019 4:38 pm    Naslov sporočila:   Odgovori s citatom

In naj bo zračna - ne s feritnim jedrom! LP Brane
_________________
En poizkus je vreden več kot tisoč strokovnih mnenj
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
142536
Neznanec
Neznanec



Pridružen-a: Sob 06 Apr 2019 16:14
Prispevkov: 7
Aktiv.: 4.72

PrispevekObjavljeno: Tor Apr 23, 2019 7:00 pm    Naslov sporočila:   Odgovori s citatom

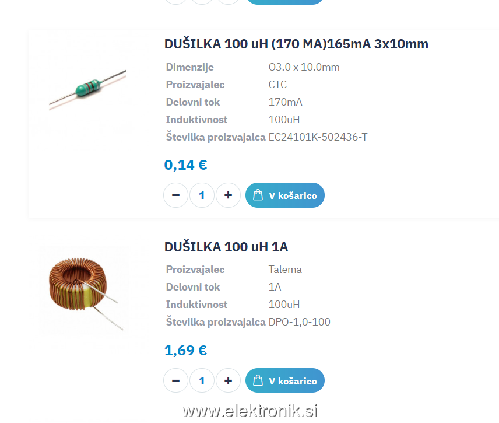

se eno uprasanje, gledam te tuljave na straneh in pise delovni tok. to nej bi pomenilo maksimalen tok ki lahko gre skozi ali tok pri katerem tuljava komaj zacne delovati?


 Opis:
 Velikost datoteke:  96.76 KB
 Pogledana:  3 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
142536
Neznanec
Neznanec



Pridružen-a: Sob 06 Apr 2019 16:14
Prispevkov: 7
Aktiv.: 4.72

PrispevekObjavljeno: Tor Apr 23, 2019 8:56 pm    Naslov sporočila:   Odgovori s citatom

Se eno uprašanje, gledam tuljavo za kupit in piše delovni tok. To naj bi pomenilo maksimalen tok, ki lahko gre skozi ali tok pri katerem tuljava komaj zacne delovati?

/* Uredi svoj prispevek tako, da bo skladen s pravili! Tokrat zadnje opozorilo. */


Nazadnje urejal/a 142536 Tor Apr 23, 2019 9:10 pm; skupaj popravljeno 1 krat
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
joztom
Član
Član



Pridružen-a: Sob 11 Nov 2017 0:42
Prispevkov: 118
Aktiv.: 6.36
Kraj: Ljubljana

PrispevekObjavljeno: Tor Apr 23, 2019 9:07 pm    Naslov sporočila:   Odgovori s citatom

Torej kot je povedano, uporabno je izključno ročno zračno navitje in nikakršno feritno jedro. Q3 in oba Q5 morajo imeti termalni kontakt, pa še to bo komaj, ker so vertikalni MosFeti podvrženi samouničenju. Še najboljše bi bilo menjati Q3 v VBE multiplierju za enak material kot sta končna MosFeta, le prilagoditi je treba bias napetost ker je vklop za IRF 2,73V
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bostjang
Član
Član



Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 1816
Aktiv.: 11.15
Kraj: Postojna

PrispevekObjavljeno: Sre Apr 24, 2019 10:54 am    Naslov sporočila:   Odgovori s citatom

142536 je napisal/a:
, gledam te tuljave na straneh in pise delovni tok. to nej bi pomenilo maksimalen tok ki lahko gre skozi ali tok pri katerem tuljava komaj zacne delovati?

Kako začne delovati? Deluje že pri toku 0.
Pri tuljavah se podajata tok nasičenja (ko induktivnost pade za določen faktor) in največji efektivni tok (pogojeno s segrevanjem). Zračna tuljava, ki jo potrebuješ tudi ti, ne pride v nasičenje, torej jo potrebuješ za tak tok, kot je efektivna vrednost toka na izhodu.

Tuljava je del zobelovega vezja in tudi ni kritična. Pri kratkih kablih mora delovati tudi brez.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
142536
Neznanec
Neznanec



Pridružen-a: Sob 06 Apr 2019 16:14
Prispevkov: 7
Aktiv.: 4.72

PrispevekObjavljeno: Pet Maj 03, 2019 5:50 pm    Naslov sporočila:   Odgovori s citatom

Še eno vprašanje imam, bi mogoče kdo vedel, kakšno hladilno rebro bi potreboval v tem vezju za ta dva mosfeta(IRF530,IRF9530)?
