mmelektronika
Član
Pridružen-a: Pet 04 Okt 2019 18:59
Prispevkov: 217
Aktiv.: 3.13
Kraj: Medvode
|
 Objavljeno: Pon Avg 28, 2023 9:54 am Naslov sporočila: enofazni grelec na trofazno napetost |
 |
|

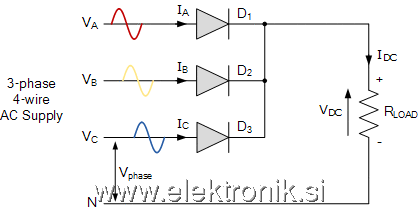

Imam TČ sanitarne vode v katerem je 1500w električni grelec za pomoč.
Kako bi obremenil vse 3 faze na 1 grelec? Bi to šlo?
( višek od trofazne solarne elektrarne bi porabil, da napaja 1 enofazni grelec)
| Opis: |
|
| Velikost datoteke: |
5.92 KB |
| Pogledana: |
2150 krat |
|
|
|
| Nazaj na vrh |
|
 |
jozede
Član
Pridružen-a: Sob 19 Jul 2014 18:32
Prispevkov: 388
Aktiv.: 2.92
Kraj: Jesenice
|
| Objavljeno: Pon Avg 28, 2023 10:43 am Naslov sporočila: |
|
|
Tako kot imaš na sliki, bo na grelcu cca 270V DC napetost (srednja vrednost), to pa bo preveč, saj bo 1,5 kW grelec teoretično obremenjen z cca 2kW-ti.
Grelec bo preobremenjen koliko bo zdržal, pa je drugo vprašanje.
|
|
| Nazaj na vrh |
|
|
v.j.
Član
Pridružen-a: Pet 13 Feb 2015 9:47
Prispevkov: 1661
Aktiv.: 13.20
Kraj: Veldes
|
| Objavljeno: Pon Avg 28, 2023 5:10 pm Naslov sporočila: |
|
|
Verjetno je razsmerniku solarne elektrarne "v interesu" da je obremenjen s sinusnim tokom obe polperiodi. Takoj ko dodaš diodo ali diode, je faza ali so faze, obremenjene s pulzirajočim tokom ene polperiode. Taka obremenitev ni nujno da se dobro izide pri meritvi in izračunu lastne proizvodnje in obremenitvi omrežja. Ne mislim, da ne bi delalo, seveda bo, lahko pa se zgodi, da proizvodnja in izkoristek lastne energije ne bo optimalen.
Lahko bi uporabil verzijo 3F stikalnega napajalnika ki ima pravi APFC (active power factor correction), da bodo tokovi sinusni in čim bolj v fazi z napetostjo, kot da je ohmsko breme. Na tak način, s takim pristopom bi lahko celo reguliral moč grelca.
Če je možnost, bi mogoče zamenjal obstoječ grelec s 3F grelcem 3x 500W.
Še vprašanje, kje in kaj točno je naloga obstoječega grelca za pomoč? Greje vodo direkt ali greje na hladni strani TČ, če greje uparjalnik?
.
_________________
Kontakt na e-mail, za več informacij klikni gumb 'www', na ZS ne odgovarjam!
Ne mi pisat zasebnih sporočil na forumu! NIKOLI ne boste dobili odgovora na ZS !
Če vam moji odgovori niso všeč, nihče vas ne sili, da jih berete! uporabite gumb 'ignore' |
|
| Nazaj na vrh |
|
|
mmelektronika
Član
Pridružen-a: Pet 04 Okt 2019 18:59
Prispevkov: 217
Aktiv.: 3.13
Kraj: Medvode
|
| Objavljeno: Pon Avg 28, 2023 5:53 pm Naslov sporočila: |
|
|
imam 3 balkonske elektrarne po 800w, trenutno je vsaka omejena na nižjo moč (cca 300w) , da ne presegam izhodne moči. Pride na vrsto tudi zero export, vendar drugo leto.
rad bi višek porabil za ogrevanje vode direktno z grelcem (kot klasičen bojler)
kaj pa polnovalno usmerjanje in na vhodu vsake faze kondenzator?
|
|
| Nazaj na vrh |
|
|
v.j.
Član
Pridružen-a: Pet 13 Feb 2015 9:47
Prispevkov: 1661
Aktiv.: 13.20
Kraj: Veldes
|
| Objavljeno: Pon Avg 28, 2023 7:56 pm Naslov sporočila: |
|
|
S kondenzatorjem bo še slabše, tok bo še manj v fazi z napetostjo oziroma s sinusoido napetosti.
Če bi rad kuril višek, rabiš drugačen pristop, zero export je torej nujen, potem pa višek kuriš direktno na DC strani recimo, narediš napajanje grelcev iz DC, na pwm, ko se napetost panelov začne dvigati nad običajno napetost v obremenjenem stanju.
_________________
Kontakt na e-mail, za več informacij klikni gumb 'www', na ZS ne odgovarjam!
Ne mi pisat zasebnih sporočil na forumu! NIKOLI ne boste dobili odgovora na ZS !
Če vam moji odgovori niso všeč, nihče vas ne sili, da jih berete! uporabite gumb 'ignore' |
|
| Nazaj na vrh |
|
|
stane
Član
Pridružen-a: Tor 17 Apr 2007 21:19
Prispevkov: 1281
Aktiv.: 5.79
Kraj: Rače
|
| Objavljeno: Pon Avg 28, 2023 8:40 pm Naslov sporočila: |
|
|
| Citiram: |
| Kako bi obremenil vse 3 faze na 1 grelec? Bi to šlo? |
Seveda, čisto enostavno, s trifaznim grelcem.
Pri nas v Sloveniji imaš kar nekaj proizvajalcev, lahko ti izdelajo grelec po tvojih željah ali pa kupiš kakšnega, ki je že v ponudi.
Moje mnenje je, da je to ceneje in bolj enostavno.
|
|
| Nazaj na vrh |
|
|
red_mamba
Član
Pridružen-a: Ned 20 Feb 2005 17:56
Prispevkov: 1486
Aktiv.: 6.27
Kraj: Yogyakarta
|
| Objavljeno: Čet Avg 31, 2023 7:47 am Naslov sporočila: |
|
|
| jozede je napisal/a: |
Tako kot imaš na sliki, bo na grelcu cca 270V DC napetost (srednja vrednost), to pa bo preveč, saj bo 1,5 kW grelec teoretično obremenjen z cca 2kW-ti.
Grelec bo preobremenjen koliko bo zdržal, pa je drugo vprašanje. |
porabnik prek mosfeta na N, G pa krmilis z 64% PWM-jem
_________________
Bad things happen to good people all the time for no reason!
Blog |
|
| Nazaj na vrh |
|
|
mmelektronika
Član
Pridružen-a: Pet 04 Okt 2019 18:59
Prispevkov: 217
Aktiv.: 3.13
Kraj: Medvode
|
| Objavljeno: Čet Avg 31, 2023 10:33 am Naslov sporočila: |
|
|
sej verjetno bom tako probal
Ker pri balkonski elektrarni ne smeš presežti 800w exporta, sem prišel na idejo.
Ker imam 6panelov in 3 razsmernike, lahko exportiram 266W po fazi. Vse kar je več bi šlo v gretje vode.
s tokovnim transformatorjem bi meril izhodni tok in preko arduino generiral pwm za grelec.
Zanima me, če bi za vklop grelca uporabil kar DC SSR, kakšna je lahko max frekvenca pwm-ja?
|
|
| Nazaj na vrh |
|
|
bostjang
Član
Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3469
Aktiv.: 14.65
Kraj: Postojna
|
| Objavljeno: Sob Sep 02, 2023 4:01 pm Naslov sporočila: |
|
|
| red_mamba je napisal/a: |
| jozede je napisal/a: |
Tako kot imaš na sliki, bo na grelcu cca 270V DC napetost (srednja vrednost), to pa bo preveč, saj bo 1,5 kW grelec teoretično obremenjen z cca 2kW-ti.
Grelec bo preobremenjen koliko bo zdržal, pa je drugo vprašanje. |
porabnik prek mosfeta na N, G pa krmilis z 64% PWM-jem |
Prej 40% (800W / 2kW = 0,4).
Ampak vezje s slike na vrhu bo generiralo preveč harmonikov, del s tranzistorjem pa ob odsotnosti filtrov preveč motenj.
|
|
| Nazaj na vrh |
|
|
bostjang
Član
Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3469
Aktiv.: 14.65
Kraj: Postojna
|
| Objavljeno: Sob Sep 02, 2023 4:06 pm Naslov sporočila: |
|
|
| mmelektronika je napisal/a: |
sej verjetno bom tako probal
Ker pri balkonski elektrarni ne smeš presežti 800w exporta, sem prišel na idejo.
Ker imam 6panelov in 3 razsmernike, lahko exportiram 266W po fazi. Vse kar je več bi šlo v gretje vode.
s tokovnim transformatorjem bi meril izhodni tok in preko arduino generiral pwm za grelec. |
Omejevati bi bilo idealno posamično po fazah, tako se tudi obračunava razen, če imaš v hiši sama simetrična trifazna bremena.
Balkonska sončna elektrarna - Saldiranje po fazah - predlagam.vladi.si
|
|
| Nazaj na vrh |
|
|
mmelektronika
Član
Pridružen-a: Pet 04 Okt 2019 18:59
Prispevkov: 217
Aktiv.: 3.13
Kraj: Medvode
|
| Objavljeno: Sre Sep 06, 2023 9:16 am Naslov sporočila: |
|
|
bom stestiral in javim kako bo delalo. Sem na hitro naredil kar na Arduino.
Na vhodu bo modul z ebaya, ki 0-5A ac pretvori v 0-5V DC
pin 13 je obtočna pumpa, pin 9 pa DC ssr, ki krmili grelec
trofazen priklop, tri diode in 2x 470uf/450V kondenzator
grelec je enofazni 1500w
Prosim če nekdo preveri program če je ok, na testni plošči dela.
| Koda: |
int CURRENT = A0; // input current at A0 pin.
int SSR = 9; // SSR Pin 9
int PUMP = 13; // PUMP Pin 13
int CURRENTReading = 0; // to store input value of input current
int SSRpwm = 0; // to store the value of SSR Brightness
int threshold_val = 100; // PUMP AND SSR PWM ON
int threshold1_val = 90; // PUMP OFF
void setup(){
Serial.begin(9600); // initializing serail communication
pinMode(SSR, OUTPUT); // Defining SSR pin as output.
}
void loop(){
CURRENTReading = analogRead(CURRENT); // Reading input current
Serial.print("INPUT CURRENT ");
Serial.println(CURRENTReading); // Printing input current value
delay(10); // delay to make output readable on serial monitor
if (CURRENTReading >threshold_val){ // Condition to make SSR ON
SSRpwm = map(CURRENTReading, 100, 1023, 0, 180); // Converting input current to SSR PWM
analogWrite(SSR, SSRpwm); // Writing PWM to SSR
digitalWrite(PUMP, HIGH);
delay(10); // delay to make output readable on serial monitor
}
else{
analogWrite(SSR, 0); // If input current is below threshold make SSR OFF
if (CURRENTReading <threshold1_val){
digitalWrite(PUMP, LOW);
delay(10); // delay to make output readable on serial monitor
}
}
} |
|
|
| Nazaj na vrh |
|
|
bostjang
Član
Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3469
Aktiv.: 14.65
Kraj: Postojna
|
| Objavljeno: Sre Sep 06, 2023 10:43 am Naslov sporočila: |
|
|
| mmelektronika je napisal/a: |
Na vhodu bo modul z ebaya, ki 0-5A ac pretvori v 0-5V DC
pin 13 je obtočna pumpa, pin 9 pa DC ssr, ki krmili grelec
trofazen priklop, tri diode in 2x 470uf/450V kondenzator
grelec je enofazni 1500w |
Omrežje ti ne bo hvaležno. Ob polni moči (2.6kW) je vhodni tok 10Arms na vsaki fazi. Harmoniki pa do 4A.
|
|
| Nazaj na vrh |
|
|
mmelektronika
Član
Pridružen-a: Pet 04 Okt 2019 18:59
Prispevkov: 217
Aktiv.: 3.13
Kraj: Medvode
|
| Objavljeno: Sre Sep 06, 2023 12:52 pm Naslov sporočila: |
|
|
Da naredim polnovalno usmerjanje na 610v in spustim na grelec max 35% pwm pa najbrž ne bo šlo?
potem je edina varianta trofazni grelec in da naredim 3 sisteme z triacom in zero cross funkcijo.
Hmm, to pa bo za mene že malo preveč za napisat program.
da detektira zero cross in vklapja triac. Vhod 0-5V
|
|
| Nazaj na vrh |
|
|
bostjang
Član
Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3469
Aktiv.: 14.65
Kraj: Postojna
|
| Objavljeno: Sre Sep 06, 2023 2:21 pm Naslov sporočila: |
|
|
| mmelektronika je napisal/a: |
| Da naredim polnovalno usmerjanje na 610v in spustim na grelec max 35% pwm pa najbrž ne bo šlo? |
Mislim, da bo 3,7kW preveč za 1,5kW grelec, napetost bi v praksi šla skozi, ampak grelec ni za to specificiran.
|
|
| Nazaj na vrh |
|
|
mmelektronika
Član
Pridružen-a: Pet 04 Okt 2019 18:59
Prispevkov: 217
Aktiv.: 3.13
Kraj: Medvode
|
| Objavljeno: Sre Sep 06, 2023 5:06 pm Naslov sporočila: |
|
|
| na grelec max 35% pwm
|
|
| Nazaj na vrh |
|
|
|
|
