Pozdravljeni!
V svojem domu razpolagam s 3-faznim sistemom (3x25 A) in načrtujem, da bi k temu sistemu priključil števec porabe Shelly Pro 3EM. Pri tem se soočam z nekaterimi izzivi, saj je trenutno stanje električne omarice daleč od idealnega, zato bi bil izjemno hvaležen za vaše izkušnje in nasvete.

Moj cilj je merjenje celotne porabe energije v hiši, torej bi Shelly-ja priključil direktno za FID stikalo. Tu pa nastopi problem - trenutno sta iz vsakega izhoda FID-a (2,4,6) speljana po dva vodnika, kar verjetno ni ravno v skladu s standardi (avtor napeljave mi ni znan)?

Kako najbolje izvesti povezavo omenjenih treh faz s Shelly-jem? Verjetno bi bilo smiselno uporabiti kakšne razdelilne sponke, vendar nisem prepričan, kateri tip bi bil najprimernejši za tovrstno nalogo?

[Proteus]

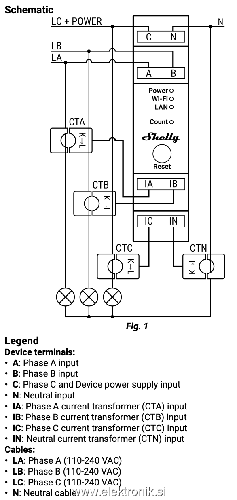

Shelly Pro 3EM zajema tokove preko objemnih tokovnikov in jih lahko daš pred ali za FID stikalom, pač tam, kjer je več prostora.

Ker v omarici ni prostora za dodatne varovalke bi jaz napetosti vzel iz spodnjih varoval B10 (pač dva drota v varovalko).

Paziti moraš edino na fazni razpored t.j. tokovnik na isti fazi, kot napetost. Na Shelly Pro 3EM je to super označeno in ne moreš faliti.

[Cip]

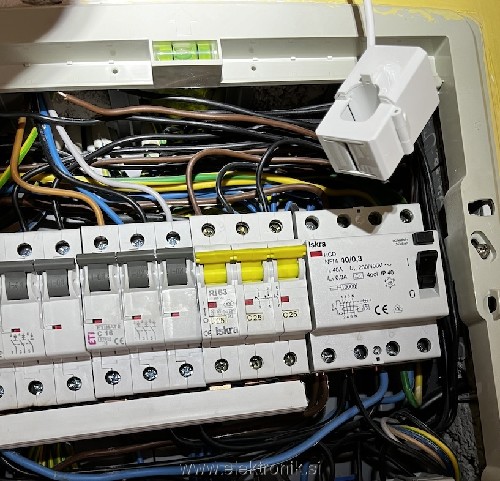

Torej s temi objemkami objamem faze na vhodih v FID (1,3,5), nato poiščem kam vodijo posamezne faze na spodnji letvici (B10 varovalke). Pripeljem te tri faze na Shelly in je to to? Super, hvala za info. Javim, če deluje, ko zadevo zmontiram

[cimer]

Poleg tega je važno kako so tokovniki orientirani. Pravilno je tako, da aplikacija kaže porabo objekta. Če so obrnjeni narobe, aplikacije kaže, da energijo oddajaš v omrežje.

Žal sem to izkusil na lastni koži, sem dvakrat montiral tokovnike,ker sem jih prvič narobe obrnil.

[Proteus]

[qwertz]

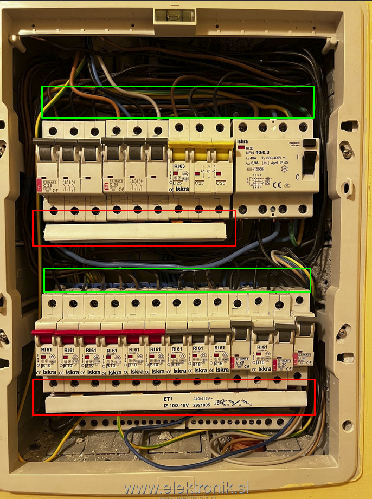

Moj predlog je, da če boš karkoli delal, še zbiralke na spodnji strani (rdeča barva) prestavi na zgornjo stran (zelena barva). Tako v primeru kondenza v omarici ne boš imel težav z zastajanjem vode v zbiralki.

Itak bi moral vgradit večjo omarico. Če jo boš vgradil, mora biti omara tako velika, da bo po vseh zaključenih delih še vedno 1/3 mest v omarici praznih.

[Cip]

[mateik]

[Silvo]

[tlogar]

Enkrat sem vgrajeval "fleksibilne" tokovnike. Ne vem pa če se dobijo tudi tako majhni. Lahko poskusiš poiskati kaj v tej smeri.

[Proteus]

[Silvo]

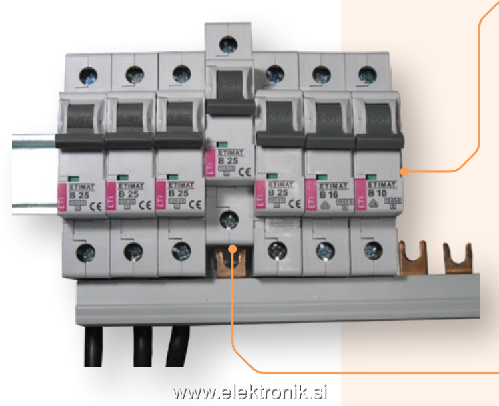

Slab mesec nazaj sem menjal enega trojčka B z C. Ne spomnim se, kje so bile zbiralke. Snet je bil iskrin, ki je na obe strani enak. Prav tako se odmaknejo zatiči z obeh strani, tako da je vseeno kje je zbiralka. Zdi se mi, da sem gor dal ETI-jevega. Mislim, da je bil tudi ta enak z obeh strani. Zatiči so se odmaknili z obeh strani.

Fotografije snegega:
Odmaknjeni zatiči


Pogled spodaj:


Pogled zgoraj:


Pogled z vrha:

[H20]

Bi kar tale post uporabil še za moj primer....ravno tako imam shelly 1 fazni, rad bi meril porabo na TČ. Zmontiral sem ga direktno v TČ monoblok. Imam velike probleme z vspostavitvjo povezave. Imam A1 router. Shelly EM vidim v WLAN Boxu. Učasih ga tudi najde v shelly cloud, vendar večinoma ni dostopen. Med TČ in roterjem so 2 steni, cca 6m odaljenost. Ali moti elektronika na TČ ali prevelika oddaljenost??

[sg1]

2 steni znata biti že problem, če sta konkretni. Za silo lahko signal preveriš s telefonom.

[H20]

zgleda da ni problem v stenah, signal vleče tudi še dlje. sedaj sem pa tudi že prestavil znotraj hiše, oddaljenost cca 3m in še vedno mi ne dela. očitno je problem nekje drugje.
sem iz okolice Litije, ali je morda tu gor kakšen, ki bi mimogrede lahko prišel vspostavit povezavo...primerno plačilo...
