 Objavljeno: Sre Dec 20, 2006 4:31 pm Naslov sporočila: konektor v eaglu |
 |
|
Zanima me kako lahko preimenujem te označne na tem
 konektorju da npr. spremenil X1-1 v Vcc.
Sem mislim da bo šlo če dam smash in potem name ali value pa ne gre!
|
|
| Nazaj na vrh |
|
 |
igo
Član
Pridružen-a: Sre 11 Okt 2006 19:11
Prispevkov: 3641
Aktiv.: 15.97
|
| Objavljeno: Sre Dec 20, 2006 5:17 pm Naslov sporočila: |
|
|
Ena od možnosti:
Greš v Control panel --> Libraries
Odpreš svojo (npr. 1Amoja.lbr) knjižnico in iz Con-ptr/500 prekopiraš v njo tisti element.
Nato v knjižnici urediš element z Name.
Ampak rezultat bo oblike ( X1 Vcc, X1 In1, ..., X1 Out1, ... , X1 Vdd).
Če vmes kaj zamočiš greš v Control panel --> Libraries DesniMišGumb na 1Amoja.lbr - Open
in nato Edit (edina ikona na levi strani zaslona)- izbereš element, ki bi ga rad popravil.
LP, Igor
_________________
Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor |
|
| Nazaj na vrh |
|
|
Misko
Član
Pridružen-a: Ned 16 Apr 2006 15:15
Prispevkov: 549
Aktiv.: 2.35
Kraj: MS
|
| Objavljeno: Sre Dec 20, 2006 5:23 pm Naslov sporočila: |
|
|
| Sem ravno pred 5min naredil nov konektor! Vseeno hvala!
|
|
| Nazaj na vrh |
|
|
jur
Član
Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.66
Kraj: [color=zelena]Ljubljana[/color]
|
| Objavljeno: Sre Dec 20, 2006 5:29 pm Naslov sporočila: |
|
|

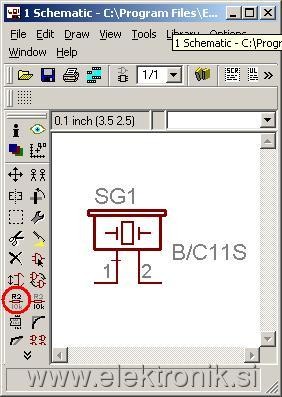

klik na ikono name, obkroženo na priloženi sliki, pa klik na posamezen pin.
Jur
| Opis: |
|
| Velikost datoteke: |
25.38 KB |
| Pogledana: |
4 krat |
|
|
|
| Nazaj na vrh |
|
|
igo
Član
Pridružen-a: Sre 11 Okt 2006 19:11
Prispevkov: 3641
Aktiv.: 15.97
|
| Objavljeno: Sre Dec 20, 2006 6:37 pm Naslov sporočila: |
|
|

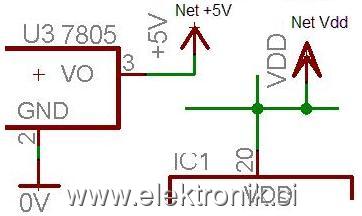

Kateri PAR simbolov iz katere knjižnice naj uporabim, da bo izhod iz 7805 oblike
-->+5V kakor "antena", vsi čipi pa bodo imeli -->+5V "sprejemnik", ki ga bodo zaznavali kot napajanje?
Kakor koli poimenujem, in kateri koli simbol dam, mi javlja tole:
ERROR: OUTPUT and SUPPLY Pins mixed on net +5V
Torej, na kateri simbol ("odddajnik") priključim izhod iz 7805?
Na kateri simbol ("sprejemnik") priključim Vdd od čipa?
In kako naj dam ime tej skupni mreži "Net:" , da ne bo več zmede z Output in Supply pini?
Izmed nešteto poskusov sem verjetno izpustil ravno pravo kombinacijo  .
Hvala.
LP, Igor
| Opis: |
|
| Velikost datoteke: |
12.63 KB |
| Pogledana: |
3103 krat |
|
_________________
Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor |
|
| Nazaj na vrh |
|
|
Highlag
Član
Pridružen-a: Pet 23 Jan 2004 20:42
Prispevkov: 4034
Aktiv.: 16.99
Kraj: Črnuče
|
| Objavljeno: Sre Dec 20, 2006 7:00 pm Naslov sporočila: |
|
|
Skoraj čisto vseeno je kaj uporabiš, važno je le da so vsi enaki, če hočeš da so povezani med seboj.
_________________
If at first you don't succeed, destroy all evidence that you tried. |
|
| Nazaj na vrh |
|
|
Misko
Član
Pridružen-a: Ned 16 Apr 2006 15:15
Prispevkov: 549
Aktiv.: 2.35
Kraj: MS
|
| Objavljeno: Sre Dec 20, 2006 7:06 pm Naslov sporočila: |
|
|
| jur je napisal/a: |
klik na ikono name, obkroženo na priloženi sliki, pa klik na posamezen pin.
Jur |
Ne gre tako kot si ti napisal ker mi potem spremeni imena vseh ponov npr. če so sedaj X1, X2, X3 so potem G1, G2, G3 jaz bi pa rad preimenoval vsako posebaj!
|
|
| Nazaj na vrh |
|
|
igo
Član
Pridružen-a: Sre 11 Okt 2006 19:11
Prispevkov: 3641
Aktiv.: 15.97
|
| Objavljeno: Sre Dec 20, 2006 7:17 pm Naslov sporočila: |
|
|
@Moderator: Tisto zgoraj sem nameraval vprašati v http://www.elektronik.si/phpBB2/viewtopic.php?t=5015 , da bi bila Eagle vprašanja na enem mestu.
@Highlag: Kolikor sem ugotovil, se "grizeta" Izhod od 7805 in "antena" od +5V.
Ne glede na to, kateri simbol (+5V, Vdd, Vcc, ... ) uporabim, si Eagle to predstavlja, kakor da hočem napajanje priključiti na izhod regulatorja . Ne loči oddajnega in sprejemnega simbola za +5V.
@Misko: X... ali G... se ne boš mogel izogniti, ker je to Skupna lastnost pinov na istem konektorju. V knjižnici lahko samo napraviš nov konektor, kjer bo X1 Vcc , X1 In1, ... . Tisti X je "Prefix" in je skupen vsem pinom.
LP, Igor
_________________
Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor |
|
| Nazaj na vrh |
|
|
Highlag
Član
Pridružen-a: Pet 23 Jan 2004 20:42
Prispevkov: 4034
Aktiv.: 16.99
Kraj: Črnuče
|
| Objavljeno: Sre Dec 20, 2006 10:15 pm Naslov sporočila: |
|
|
Tule si lahko ogledaš kako to počnem sam. Če me prvič nisi razumel. Slika pove več kot 100 besed.
Glede konektorjev je pa tako. Eni so narejeni tako, da jih lahko preimenuješ eni ne. Odvisno od avtorja, ki je konektor zrisal.
| Opis: |
|
Download |
| Ime datoteke: |
kontrola_shema1.pdf |
| Velikost datoteke: |
66.31 KB |
| Downloadano: |
19 krat |
_________________
If at first you don't succeed, destroy all evidence that you tried. |
|
| Nazaj na vrh |
|
|
igo
Član
Pridružen-a: Sre 11 Okt 2006 19:11
Prispevkov: 3641
Aktiv.: 15.97
|
| Objavljeno: Sre Dec 20, 2006 11:10 pm Naslov sporočila: |
|
|
| Highlag je napisal/a: |
| Glede konektorjev je pa tako. Eni so narejeni tako, da jih lahko preimenuješ eni ne. Odvisno od avtorja, ki je konektor zrisal. |
Ja. In Isto velja za stabilizatorje napetosti. Eni avtorji "vgradijo" nekompatibilne pine, ki pošteno načnejo živce  .
V glavnem: VSE stvari sem poštimal, ko sem dolpovlekel sodobnejšo linear.lbr knjižnico, staro (polno hroščev) pa zbrisal. Vse Napajalne "antene" odslej delajo brez težav, saj jih napajajo kakovostni napetostni stabilizatorji  .
Hvala Highlag za nazoren prikaz napajanja.
Hvala.
Lep pozdrav,
Igor
_________________
Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor |
|
| Nazaj na vrh |
|
|
jur
Član
Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.66
Kraj: [color=zelena]Ljubljana[/color]
|
| Objavljeno: Čet Dec 21, 2006 9:33 am Naslov sporočila: |
|
|

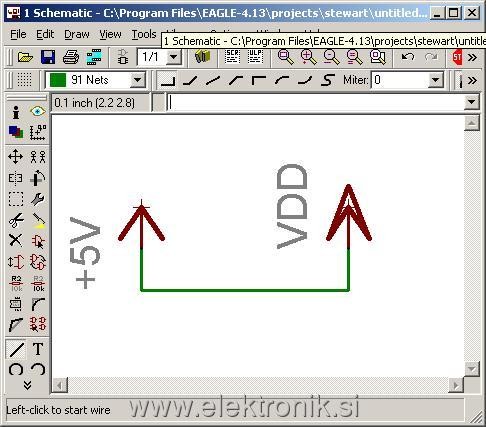

Rešitev, ki poveže skupaj napajanje, če so eni 5 V pini poimenovani na dva načina.
Jur
| Opis: |
|
| Velikost datoteke: |
39.67 KB |
| Pogledana: |
1 krat |
|
|
|
| Nazaj na vrh |
|
|
|
|
