[[g0ran24]]

Lep pozdrav vsem forumašem.


Imam težavo in sicer delam na prenosnem audio/video predvajalniku in imam že vse rešeno razen napajalnega dela. Pozitivne napetosti niso težava težava se pokaže ko je potreba po negativni napetosti (operacijski ojačevalniki ki rabijo +-0 napajanje) saj če se zadeva priključi brez -12V zvoka sploh ni. Zdaj nekaj sem gledal na samem googlu za kakšno rešitev z čim manj komponentam saj naj bi bila zadeva prenosna. Zanima me če ima že kdo kakšne izkušnje s tem in je že kakšen specifičen čip uporabil recimo MAX1044 ki pa je omejen na 10V. Spodnja skica nekako ponazarja kaj bi pač potreboval.





Hvala vsem za kakršno koli pomoč

[trobida]

Če te prav razumem kaj bi hotel potem je prava resitev 79L12. To je namreč negativni napetostni stabilizator. Dobis ga v vsaki trgovini z elektroniko.

[Sokrat]

Kje pa dobis dobrih 12V v prenosni napravi ? Ugibam da ne iz akumulatorja ali vsaj stirih litijevih celic, ker bi bilo to sila neprakticno - ce si uporabil step-up converter, potem ga spremeni tako, da bo dal od sebe 24V, navidezno audio maso postavi med 0V in 24V z dvema uporoma, opamp napajaj z 24V in na audio vhod dodaj locilni kondenzator.

[Silvo]

Sokratov nasvet je dober. Če se prav spomnim obstaja za ta namen en čip, ki deluje tako. ICL7660, če se ne motim

[Silvo]

Čip ima celo HTE po ceni 1,16€

[VolkD]

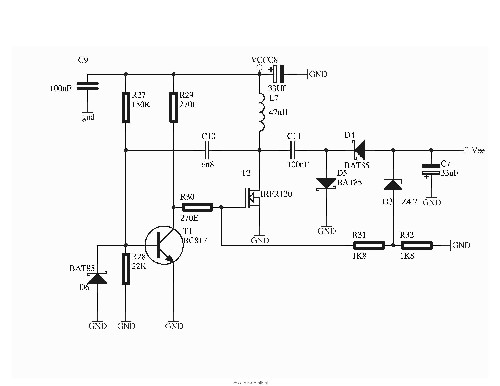

ICL7660 je čip ki sicer naredi negativno napetost, a je vir energetsko malo podhranjen. V prilogi glej mojo rešitev. Konkretno je za -5V. Zamenjati pa moraš le D3, ki je zener dioda za tako z višjo napetostjo. Vezje dobro deluje vse do -50 V. V kratkem stiku da okrog 150mA.

[tibi]

Negativno napetost lahko dobimo iz precej stikalnih regulatorjev en primer je tudi LM1074. Vprašanje je le če se ekonomsko splača. Ker regulator. tuljava..in ostali elementi lahko znesejo več kot eno dodatno navitje na transformatorju in klasični 87xx.

[[g0ran24]]

V bistvu je zadeva taka da iz pokvarjenega divx predvajalnika (laser je crknil) ki ima še USB in SD vhod tako da lahko celotna zadeva deluje preko USB ključa. Celoten DVD rom sem odstranil in elektroniko prilagodil da misli da v DVD-ju ni medija tako da začne nato iskat po USB in SD mediju, sprednji panel na katerem so tipke je vse odstranjeno, sprejemni IR element je tudi direktno vezan na glavno elektroniko (vsebuje divx mpeg dekoder, DAC, in vse potrebno) napajanje je pa tako kot v prvem postu omenjeno in zadeva tudi dela brez tistih -12V samo ni zvoka (sumim da operacijski ojačevalnik ki potrebuje takšno napetost), čeprav bi mogoče bilo boljše rešiti zadevo z kakšnim LM1036.

Če želite lahko tudi popoldne prilepim slike predelave

[PrimozL]

ICL7660 je za pridobivanje -5V iz +5V. Za višje napetosti je potrebno uporabiti ICL7662 (tudi dobavljiv v SLO trgovinah). Kot je bilo že povedano - če tok, ki ga zagotavlja, zadostuje potrebam.

LP Primož.

[[g0ran24]]

Ko pridem domov iz službe bom izmeril tok, ki teče skozi -12V. Hvala vsem za informacije

[RGorazd]

MC 34063, na tej strani pa dobiš zanimiv kalkulator. Iz 12V lahko na enostaven način narediš -12V in 350mA toka. Čip dobiš in v HTE in v IC za okoli 1€

LP Gorazd

[[g0ran24]]

Zadeva izmerjena in porablja samo 8mA toka tako da danes naročam še potrebni materjal in skupaj vse sestavim
