[benc]

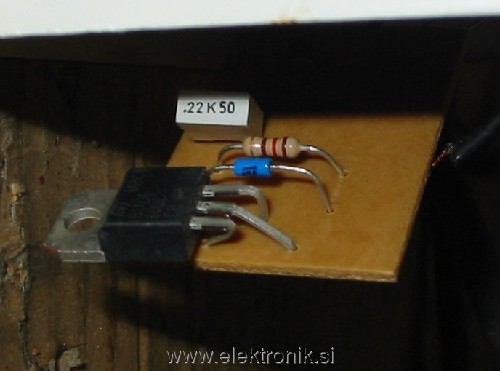

Ker bi rad sestavil en tak žgalnik po lesu bi rad vedel katere elemente nabaviti. Podrl sem enega sposojenega in je v njem eno zelo preprosto vezje, vendar ne poznam dveh elementov.

Torej, kaj je tisto modro na sliki in tisto belo. Belo je najbrž kakšen kondenzator?!?

Upam da je dovolj dobra slika!

[Silvo]

Beli je kondenzator 220n moder je diac. Sicer poglej tale načrt.

[matjay]

Belo je kondenzator 22nF modro pa dioda, zraven je upor verjetno 4,7kOhm. Spredaj je napetostni stabilizator, na njemu piše za kakšno napetost.

LP
Matjay

[mi4je]

Po moje bo veliko boljše , če se boš držal odgovora, ki ga je napisal Silvo..

[Iztok]

[Silvo]

Mislim, da je narejen čisto preprost regulator s triacom. Nekaj takega:

[benc]

Vse druge elemente poznam.
Črno je triak BTA 06 600C, pa še trije znani upori in potenciometer.
Najbrž da je moder diac in ne dioda ker nima nobene smerne oznake.
Ali je diacov več vrst?
Kako se pa tem kondenzatorjem reče?

Ja tisto tiristorsko regulacijo na povezavi sem že izdelal pa mi dela probleme. Tisto je regulacija na sekundarnem navitju, to je pa na primarnem.

[Highlag]

Diac lahko vzameš DB3, pa bo sigurno dober. Razlikujejo se predvsem po delavni napetosti in maksimalnem toku. Vendar te za tole zadevo nebi smelo skrbeti. DB3 je eden izmed najbolj standardnih.

Kondenzator je po izgledu sodeč folijski.

Transformator bo fino brnel, ko ga boš priključil. Samo, da se ne ustrašiš.

[jur]

Meni se zdi, da je upor vrednosti 120 ohmov. Rjava, rdeča, rjava. Barva na levi strani (malo bolj odmaknjena) je zlata (toleranca).

Jur

[benc]

Torej potrebujem:
- 2x upor 33k ohmov, 1x 120 ohmov
- en potenciometer okoli 80k ohmov (toliko mi je pokazal ohm meter saj na njem nič ne piše)
- en folijski kondenzator najbrž 22nF (nekdo je napisal 220nF pa nisem siguren)?!?
- pa še en diac DB3
- in en triak BTA 06 600C

Pa bo ne.

[benc]

Ali je kondenzator 22mikro F

[NUFAN]

Kondenzator je 220n kot je napisal Silvo. 0,22u=220n

Popravil. Mislil u pritisnil p.

[Domenius]

0,22u je 220n.

[cici]

[benc]

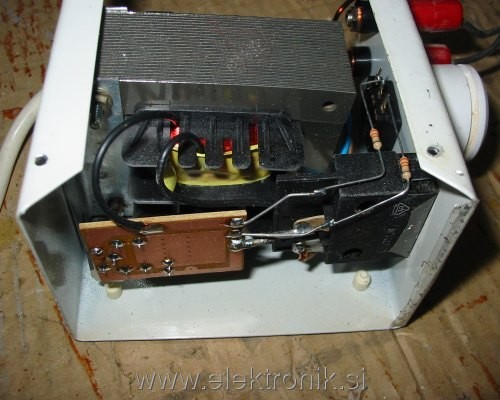

No pa sem le ustvaril to čudo.
Malo me je zmedlo ker nisem našel kondenzatorja za 250V z 220nF, nato pa sem dal kar 100V.
Malenkostno sedaj brenči trafo. Ali je lahko kaj narobe z njim čez čas? Kako se zmanjša brenčanje? Ali bi pomagal kakšen kondenzator kje in kakšen? Greje se sicer ne.

Zakaj pa triak ne odpre popolno? Kaže namreč samo 6 voltov ko je do konca namesto 12V. Če daš zraven pa žarnico pa se dokaj linearno povečuje svetilnost.

Drugače pa dela kot se šika vsaj za kar sem imel namen uporabljati.
