 Objavljeno: Ned Jul 08, 2007 11:41 pm Naslov sporočila: AVR in matrična tipkovnica |
 |
|
Imam problem z zmanjkovenjam pinov na ATMega128.
Priključujem matrično tipkovnico 10 x 10. To znese 20 zasedenih pinov, ampak ti pini bi mi zelo prav prišli za nekaj drugega. Prevzaprav si bom moral projekt čisto drugače zamislit če to nebo šlo.
Torej zanima me kako zmanjšati porabljene pine. Vsaj na 8 pinov.
Lp
|
|
| Nazaj na vrh |
|
 |
DrRogla
Član
Pridružen-a: Tor 18 Jan 2005 18:00
Prispevkov: 336
Aktiv.: 1.42
Kraj: Hrastnik, Maribor
|
| Objavljeno: Pon Jul 09, 2007 12:53 am Naslov sporočila: |
|
|
Mogoče s kakšnimi dekodirniki BCD -> decimal (7442) in enkoderji decimal->BCD(74ls147[148]) in prideš na 9 linij?
_________________
LP, Božo |
|
| Nazaj na vrh |
|
|
VolkD
Član

Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14228
Aktiv.: 60.06
Kraj: Divača (Kačiče)
|
| Objavljeno: Pon Jul 09, 2007 1:13 am Naslov sporočila: |
|
|
Mogoče s pomočjo A/D pretvornika v ATMega128 in R2R verigo?
_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo. |
|
| Nazaj na vrh |
|
|
DrRogla
Član
Pridružen-a: Tor 18 Jan 2005 18:00
Prispevkov: 336
Aktiv.: 1.42
Kraj: Hrastnik, Maribor
|
| Objavljeno: Pon Jul 09, 2007 10:42 am Naslov sporočila: |
|
|
Ups, tipkarska napaka prideš na 8 linij...
_________________
LP, Božo |
|
| Nazaj na vrh |
|
|
bferlic
Član
Pridružen-a: Tor 09 Dec 2003 17:28
Prispevkov: 99
Aktiv.: 0.42
Kraj: Brezula, Rače
|
| Objavljeno: Pon Jul 09, 2007 12:11 pm Naslov sporočila: |
|
|
Potem pa dodaš še en binarni števec, pa zmanjšaš še za 2 ali 3.
LP Boštjan
|
|
| Nazaj na vrh |
|
|
DrRogla
Član
Pridružen-a: Tor 18 Jan 2005 18:00
Prispevkov: 336
Aktiv.: 1.42
Kraj: Hrastnik, Maribor
|
| Objavljeno: Pon Jul 09, 2007 1:01 pm Naslov sporočila: |
|
|
tako je, namesto dekodirnika...
_________________
LP, Božo |
|
| Nazaj na vrh |
|
|
klemen88
Član
Pridružen-a: Tor 01 Jan 2008 17:37
Prispevkov: 747
Aktiv.: 3.51
Kraj: Slovenj Gradec
|
| Objavljeno: Sob Apr 26, 2008 3:30 pm Naslov sporočila: |
|
|
Lp.
Da nisem odpiral nove teme sem si sposodil kar to.
Imam namreč problem.
Želim narediti vezje s attiny2313 in matrično tipkovnica ( 3x4 ).
Zadeva mi nikakor ne steče.
Namreč ko bi pritisnil tipke 1,2,3,4 in potem # za potrditev bi mi, če bi bila kombinacija pravilna resetiralo nek izhod in potem čez 1 s zopet postavilo.
Upam, da bo kdo našel težavo in mi pomagal odpraviti.
Shema:
Tako imam priključeno tipkovnico.
In koda:
http://hopsasa/f/1i/2i/2WMwsL35/text.htm
Problem se mi vrjetno pojavi pri tem:
| Koda: |
Sprejeta_t:
Preverispet: ' Bere P2 in preverja, ce so vse tipke sproscene
Preveri = P2 And 71
If Preveri <> 71 Then : Goto Preverispet : End If ' Preveri spuscenost tipk
If Vrednost_t = 12 Then : Goto Akcija : End If ' Tipka #
If Vrednost_t = 11 Then : Goto Akcija : End If ' Tipka *
Incr Kontrola
If Kontrola > 6 Then : Goto Akcija : End If
Digiti = Digiti * 10 ' Sesteva stevila za pravilen izpis
Digiti = Digiti + Vrednost_t
Cls : Lcd Digiti ' Izpis na LCD
Vrednost_t = 0 ' Brise vrednosti spremenljivk
Preveri = 0
Return ' se vrne iz subrutine
|
Preveri in kotrola sem jaz zbrisal ker nisem znal nadomestiti za ATTINY-a 2313
|
|
| Nazaj na vrh |
|
|
vilko
Član
Pridružen-a: Pet 13 Feb 2004 10:26
Prispevkov: 3359
Aktiv.: 14.18
Kraj: Dragomer
|
| Objavljeno: Sob Apr 26, 2008 6:03 pm Naslov sporočila: Tipkovnica z diodami |
|
|

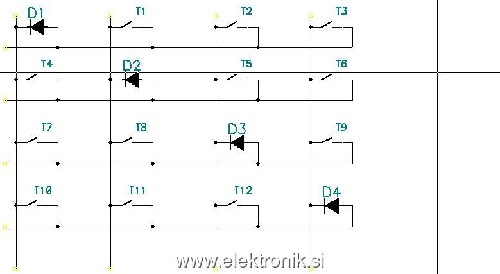

Nekoč sem v Elektorju videl priloženo shemo.
Matrična tipkovnica ima 4 vrstice in 4 kolone, a le 12 tipk. Po diagonali ima diode.
Vrstice analiziraš tako, da daš eno od kolon na low, in nato testiraš tipke na ostalih 3 kolonah. Sem pred leti preizkusil, in dela. A sem potem opustil, ker kje bi dobil tipkovnico z diodami?
Druga stvar je, če jo sam delaš...
Pozdrav!
VS
Sliko si moraš posneti k sebi in ogledati, sicer ne vidiš vseh vez, vsaj pri meni so pretanke.
| Opis: |
|
| Velikost datoteke: |
27.57 KB |
| Pogledana: |
51 krat |
|
_________________
Nihče ni za vojno in vsi so za mir,
vsi so za bratstvo, nihče za prepir.
Od same ljubezni vsak čas na granatah
bo vtisnjeno geslo: "Darilo za brata"
Janez Menart |
|
| Nazaj na vrh |
|
|
Domenius
Član
Pridružen-a: Sre 30 Nov 2005 14:15
Prispevkov: 1188
Aktiv.: 5.01
Kraj: Medvode
|
| Objavljeno: Sob Apr 26, 2008 7:13 pm Naslov sporočila: Re: Tipkovnica z diodami |
|
|
| vilko je napisal/a: |
| Sliko si moraš posneti k sebi in ogledati, sicer ne vidiš vseh vez, vsaj pri meni so pretanke. |
Klikni na sliko pa bo bolje.
_________________
It's electric! |
|
| Nazaj na vrh |
|
|
klemen88
Član
Pridružen-a: Tor 01 Jan 2008 17:37
Prispevkov: 747
Aktiv.: 3.51
Kraj: Slovenj Gradec
|
| Objavljeno: Ned Apr 27, 2008 12:27 pm Naslov sporočila: |
|
|
| Ali zna kdo rešit problem, ki sem ga napisal zgoraj?
|
|
