katarina2006 Članica

Pridružen-a: Tor 31 Jul 2007 9:53 Prispevkov: 7 Aktiv.: 0.04 Kraj: Kamnik-bo ok?
|
Objavljeno: Čet Avg 02, 2007 10:12 pm Naslov sporočila: |
|
|
@bungeePoslala sem ti ZS in e-mail.
|
|
Nazaj na vrh |
|
 |
bungee Član


Pridružen-a: Pon 07 Mar 2005 18:49 Prispevkov: 1479 Aktiv.: 7.05 Kraj: Ljubljana
|
Objavljeno: Pet Avg 03, 2007 11:54 am Naslov sporočila: |
|
|
Se opravičujem ... nisem opazil do danes, mail berem bol poredko tud z ZS-jem je tako. ....
Te pokličem popoldne.
|
|
Nazaj na vrh |
|
 |
dejanjancar Član

Pridružen-a: Pet 10 Feb 2006 20:18 Prispevkov: 78 Aktiv.: 0.37 Kraj: Tomačevica
|
Objavljeno: Pon Avg 06, 2007 11:58 pm Naslov sporočila: |
|
|
lep pozdrav
a ve kdo kaki so končni trafoti tega izdelovalca.
imam doma od njegov pastir in je skurjen končni trafo.
pastir je za omrežno napetost 220V.
lep pozdrav
|
|
Nazaj na vrh |
|
 |
dkone Član

Pridružen-a: Sre 07 Mar 2007 18:53 Prispevkov: 2081 Aktiv.: 10.65 Kraj: Krško
|
Objavljeno: Tor Avg 07, 2007 4:32 pm Naslov sporočila: |
|
|
Ponavadi je to visokonapetosni transformator. Lahko pa uporabiš kar cin špulo od kakega avtomobila, seveda to ni dobro za živali. Probaj sam narediti trafo. Mogoče ti bo pomagal kaj tale post: http://www.elektronik.si/phpBB2/viewtopic.php?t=4589
_________________ Denis |
|
Nazaj na vrh |
|
 |
ule Član


Pridružen-a: Tor 13 Jan 2004 20:32 Prispevkov: 1538 Aktiv.: 7.33 Kraj: Babno Polje
|
Objavljeno: Čet Avg 09, 2007 5:27 pm Naslov sporočila: |
|
|
Evo enkrat sem razskopal trafo in si zapisal podatke:
Podatki za trafo: 63 ovojev, debelina žice 1,15mm (17AWG) in pa 700 ovojev, debelina žice 0,511mm (24AWG). Vsaka plast ovojev je med sabo izolirana.
Če pa ima kdo še shemo od tistega Pečovnika pa jo lahko prilepi sem, ker jo nisem nikakor uspel narisat (strela je naredila svoje).
|
|
Nazaj na vrh |
|
 |
dejanjancar Član

Pridružen-a: Pet 10 Feb 2006 20:18 Prispevkov: 78 Aktiv.: 0.37 Kraj: Tomačevica
|
Objavljeno: Pet Avg 10, 2007 6:35 pm Naslov sporočila: |
|
|
moj pastir ima dva izhoda iz trafota za manjšo in veliko moč.
a pol dam sam ovoje na pol al kako.
koliko moči ti da vn tako navit trafo.
|
|
Nazaj na vrh |
|
 |
kobranka Član

Pridružen-a: Sob 24 Jul 2010 19:37 Prispevkov: 3403 Aktiv.: 22.06 Kraj: nekje v zgornjem posočju
|
Objavljeno: Čet Jun 30, 2016 4:27 pm Naslov sporočila: |
|
|
Sicer je staro ampak, danes sem prejel transformatorja in zamenjal za tisto tuljavo. Gre pa se za podoben pastir objavljen s strani Katarine. Prvotno razmerje je 1:21 in 7J moči.
|
|
Nazaj na vrh |
|
 |
Branez Moderator


Pridružen-a: Pon 14 Apr 2003 7:21 Prispevkov: 7717 Aktiv.: 36.79 Kraj: Koprivnica HR
|
Objavljeno: Ned Nov 04, 2018 11:26 am Naslov sporočila: Električni pastir Pečovnik |
|
|

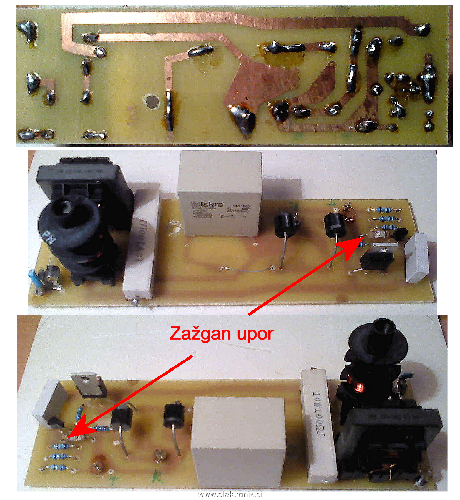

V popravilo sem dobil ta električni pastir. Bil je že nekajkrat na popravilu dokler je še veljala garancija pri proizvajalcu. Očitno je res, da so določeni elementi "podhranjeni", saj je lastnik dobil vsakokrat priporočilo, da ne sme škatla biti na soncu ker se zaradi tega pregreje. Pastir je montiram v senci ves dan (v gozdu preprečuje srnam dostop na mali vrt) tako, da je ta trditev brezpredmetna.

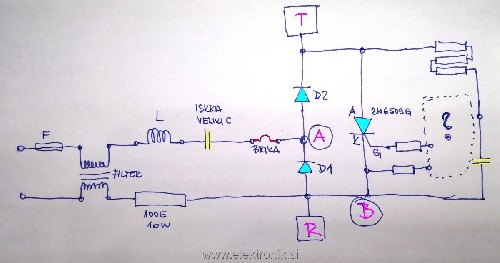

Izrisal sem shemo po originalu. Zanima me, če kdo ve kakšen je tisti upor, ki je skurjen.
Opis: |
Tako izgleda tiskanina. To je stanje kakršno je prišlo od proizvajalca. |
|
Velikost datoteke: |
4.14 MB |
Pogledana: |
92 krat |

|
_________________ The true sign of intelligence is not knowledge but imagination.
Creativity is intelligence having fun!
Albert Einstein
Nazadnje urejal/a Branez Tor Nov 06, 2018 11:26 pm; skupaj popravljeno 1 krat |
|
Nazaj na vrh |
|
 |
Srecko Član


Pridružen-a: Čet 25 Dec 2003 21:29 Prispevkov: 993 Aktiv.: 4.73 Kraj: Okolica Cerkna
|
Objavljeno: Ned Nov 04, 2018 7:29 pm Naslov sporočila: |
|
|
Pri Pečovnikovih, ki mu je ta podoben je tam 390KΩ 1W ali celo2W ne vem točno, je pa tam oni, ki si ga tu označil 31KΩ 18KΩ .
Lp Srečko
_________________ Samouk
Tukaj sem doma |
|
Nazaj na vrh |
|
 |
solomojster Član

Pridružen-a: Tor 18 Maj 2010 12:26 Prispevkov: 839 Aktiv.: 5.36 Kraj: NOVA GORICA
|
Objavljeno: Ned Nov 04, 2018 10:12 pm Naslov sporočila: |
|
|
Lepo narisano.
|
|
Nazaj na vrh |
|
 |
Branez Moderator


Pridružen-a: Pon 14 Apr 2003 7:21 Prispevkov: 7717 Aktiv.: 36.79 Kraj: Koprivnica HR
|
Objavljeno: Tor Nov 06, 2018 8:38 am Naslov sporočila: |
|
|
solomojster je napisal/a: |
Lepo narisano.  |
Kaj to pomaga, če pa manjka v shemi tisti upor (31KΩ ), ki ga Srečko omenja. Na tiskanini je, v shemi pa mi je "ušel". Bom popravil in še vpisal napetosti na posameznih točkah.
Srečko, hvala ti!
_________________ The true sign of intelligence is not knowledge but imagination.
Creativity is intelligence having fun!
Albert Einstein |
|
Nazaj na vrh |
|
 |
S53DZ Član



Pridružen-a: Čet 28 Apr 2011 9:27 Prispevkov: 951 Aktiv.: 6.56 Kraj: Ljubljana
|
Objavljeno: Tor Nov 06, 2018 9:14 am Naslov sporočila: |
|
|
Zanimivo vezje.
PS: Če že popravljaš načrt, pa še L in R1 zamenjaj med seboj, da bo ustrezalo tiskanini.
LP Bojan
|
|
Nazaj na vrh |
|
 |
v.j. Član

Pridružen-a: Pet 13 Feb 2015 9:47 Prispevkov: 1062 Aktiv.: 10.75 Kraj: Veldes
|
Objavljeno: Tor Nov 06, 2018 1:11 pm Naslov sporočila: |
|
|
Takole bo tole BraneZ, tako kot je napisal Srečko bo kar držalo.
Na vezju imaš PUT 2N6027 ali 2N6028, zraven njega je delilnik z upori, odcep je vezan na G, upora sta 390K vsaj 0,5W (vezan na +600VDC) in 18K (lahko tudi 22K, 27K, mogoče celo več) vezan na GND. Namesto 390K je bolje uporabiti 3x 130K v serijo, lahko tudi 2x 120K + 150K ker navadni upori in dobrih 600V ni ravno dobra kombinacija, preverjeno. Osebno se držim načela, da več kot 200V na uporu ne načrtujem, s tem odpade potreba po posebnih HV uporih. Na anodo PUT-a je vezanih 3x 10M upor v serijo in zraven kondenzator proti GND, večinoma 470n.
Tisti upor 4,7uF/275VAC je prevelik, dovolj je 1,2uF do 1,5uF. V originalu so večinoma 3x 1,8uF/250VDC, kar je itak preveč, čez glavo je eden, zadostuje za polnjenje 25uF ali 30uF kondenzatorja za shranjevanje energije. Zaradi narobe načrtovanega napajalnega dela dokaj pogosto crkujejo diode.
Tole Pečovnikovo sranje je sramota za stroko, njegovi primerki so najslabši in najbolj malomarno sestavljeni od vseh, ki sem jih kadarkoli videl. Za dodatek so taki primerki nevarni in povzročajo veliko motenj na IP televiziji prek parice.
Namesto VN transformatorja so vgrajeni odpadki...
Za uporabnike varni in kvalitetni pastirji s 5 letno garancijo se dobijo pri meni, zagotovoljen je tudi servis vseh vrst pastirjev in ne samo to, slabo narejene izboljšam in obnovim. VN transformatorje od leta 2015 naprej navijam sam, da lahko zagotovim najvišjo kvaliteto.
_________________ Kontakt na e-mail, za več informacij klikni gumb www, na ZS ne odgovarjam! |
|
Nazaj na vrh |
|
 |
DusanK Član


Pridružen-a: Pon 19 Nov 2012 23:46 Prispevkov: 1577 Aktiv.: 12.52 Kraj: Medvode - med vodami
|
Objavljeno: Tor Nov 06, 2018 6:15 pm Naslov sporočila: |
|
|
@BraneZ, s tvojo tiskanino in elementi se strinjam, z načrtom ne.
Ker slika ni ravno ostra in pravokotno na elemente in ker je preveč kolofonije se ne vidi točnih povezav zato ti bolj verjamem v točnost tiskanine kot potem načrta.
Del načrta okoli 2N6027 bi zgolj ugibal kot sem ugibal glede močnostnega upora. Predvideval sem, da so pritrdilne žičke pod uporom zapognjene.
Lahko pa ponoviš foto vajo in daš ostro sliko zgornje in spodnje strani.

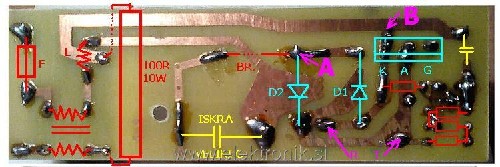

Trenutno vidim elemente na tiskanini takole, druga slika pa je temu ustrezen načrt:
Opis: |
|
Velikost datoteke: |
42.95 KB |
Pogledana: |
23 krat |

|
Opis: |
|
Velikost datoteke: |
68.92 KB |
Pogledana: |
22 krat |

|
_________________ Največji čar - električar |
|
Nazaj na vrh |
|
 |
Branez Moderator


Pridružen-a: Pon 14 Apr 2003 7:21 Prispevkov: 7717 Aktiv.: 36.79 Kraj: Koprivnica HR
|
Objavljeno: Tor Nov 06, 2018 7:44 pm Naslov sporočila: |
|
|
Branez je napisal/a: |
solomojster je napisal/a: |
Lepo narisano.  |
Kaj to pomaga, če pa manjka v shemi tisti upor (31KΩ ), ki ga Srečko omenja. Na tiskanini je, v shemi pa mi je "ušel". Bom popravil in še vpisal napetosti na posameznih točkah.
Srečko, hvala ti! |
Med tem pastir že dela.
Dušan, tebi tudi hvala! Dobro si predvideval kako je vezan tisti velik upor. Bom se potrudil in poslikal kot je treba in "gorporinil" vse poslikano in porisano. Moram pa prvo vso tisto kolofonijo in še kaj počistiti.
Mogoče bo še kdo rabil, imam občutek, da je na pašnikih in še kje kar nekaj teh pastirjev.
