Na elektro omaro od CNC stroja bom namestil ventilator. Ta je bil že v originalu prisoten na omari, vendar se je tekom transporta stroja iz Nemčije poškodoval in ga nisem dobil. Sedaj sem ga nabavil, vendar me zanima ali mora ventilator vleči zrak v omaro, ali ga mora pihati ven. To sprašujem zato, ker ga lahko zasukam za 180° in dobim vlek ali pa pihanje ven.
Na nasprotni strani omare imam odprtino, kjer je nameščen samo filter. Ta odprtina s filtrom je postavljen cca 0,5 m višje kot odprtina za ventilator.

lp, prom

[jospeti]

Zdravo!


Mislim da je logično, da mora ventilator vleči zrak iz omare. Če boš obrnil tako, da bo ventilator vpihaval zrak v omaro bo čez čas polna prahu.


LP Jos

[igo]

Ni tako logično.

Če je ventilator pri vrhu omarice, potem vleče topel zrak ven. Prašen zrak doteka skozi bolj ali manj zatesnjene špranje in/ali veliko luknjo s vstopnim filtrom.

Če je ventilator pri dnu omarice, piha mrzel zrak notri. Če je poleg še centralni filter za čiščenje vstopnega zraka, ventilator definitivno vleče noter.
LP,
Igor

[piflar]

Moj PC napajalnik piha noter.

[jospeti]

Potem ne rabiš filtra na nasprotnem koncu omare, kot je zapisal promehanik.

[Iztok]

[jospeti]

piflar je napisal/a

[piflar]

Jaz mislim na ATX napajalnik, doma imam tri, vse sem že odprl in zmeraj je notri veliko praha. Sklepam, da vsi vlečejo zrak noter. Najstarejšega med njimi sem pa pred kratkim predelal in vem, da vleče zrak noter, ker je delal odprt. Sicer pa ostali ventilatorji v ohišju PCja (procesor, grafična) pihajo ven. Aja, napajalniki so montirani pri vrhu "PC-towerja".

lp

[promehanik]

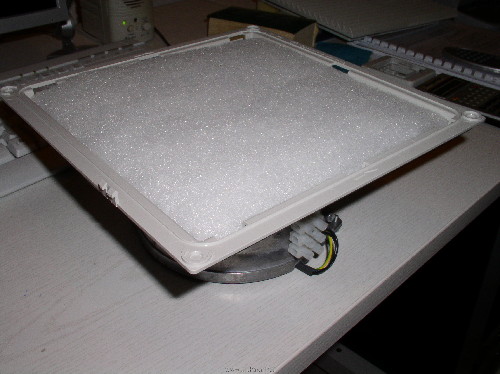

Prilagam še eno sliko ventilatorja. Na vrh pride še pokrov, vendar sem ga odstranil, da je viden filter (podobno filcu). Filter na nasprotni strani je iz podobnega filca kot je na tej sliki.
Naloga ventilatorja naj bi bila odvod toplega zraka iz omare. Zaradi tega mi je malo čudno, da je ventilator na bolj spodnjem robu omare, kajti toplejši zrak je na vrhu omare.

lp, prom

[mirkatmir]

[piflar]

Ja, skoraj prepričan. Kot je meni bilo razloženo: naj bi ventilatorji odvajali toploto s hladilnih reber. Vem pa tudi, od preverjenega vira, da v nuklearki ventilatorji na hladilnih stolpih odvajajo toploto z reber v atmosfero. Mogoče se pa motim...

Se opravičujem za off-topic.

lp

[ElGrigon]

Ventilator na omenjeni CNC mora pihati ven, da ustvari v celotni omari podtlak. Sveži/prefiltriran zrak prihaja skozi filter in kroži po notranjosti omare, ventilator pa ga potiska navzven. Če je omara dobro tesnjena in ob rednem vzdrževanju filtra, se prah skorajda ne more nabirati po elementih v omari.

V nuklearki ventilatorji na hladilnih stolpih res pihajo navzven zaradi same konstrukcije in načina delovanja. Ustvarjen podtlak omogoči dovod svežega/hladnega zraka iz okolice direkt na razškropljeno (hladilna rebra so v bistvu mrežasta) odvodno vodo iz terciarnega hladilnega sistema in se le ta vrača nazaj.
Ventilatorji odpihavajo le nabrano toplotno energijo, ki se sprošča v hladilnem stolpu (paro).
Če bi ventilatorji pihali v nasprotno smer bi vodo odnašalo v okolico, jo izpodrivalo iz hladilnega stolpa.

[Silvo]

[jospeti]

Se strinjam tudi s to razlago.

Odgovor ki si ga citiral Silvo je bi podan na vprašanje, ko je pripel še slike bi se dalo sklepati tudi drugače.

[gumby]

Nadtlak v Eexp omarah ima popolnoma drugo funkcijo, kot navaden ventilator.
Prvo je protieksplozijska zaščita, drugo je hlajenje...
Pri hlajenju je treba upoštevati tudi, da se topel zrak dviguje - torej ventilator naj piha not, če je montiran spodaj in naj vleče ven, če je zgoraj.

Se pa strinjam s Silvotom glede praha - filter in dobro tesnenje je obvezeno, redno čiščenje tudi.
