ro-bi · Član Pridružen-a: Ned 28 Jan 2007 16:53 Prispevkov: 3580 Aktiv.: 15.95

zdravo

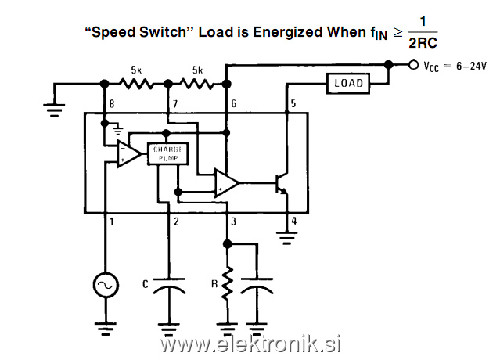

nameravam narediti stikalo, ki mi bo vklopilo pri določeni frekvenci. Uporabil bi LM2907, a trenutno mi ne uspe narediti funkcionalne vezave na protoboardu.
Napajanje imam 13V DC, upora, ki sta na priloženi skici 5K imam jaz 3K, na pinu 3 imam 0,22uF, za C in R sem probal vse živo (upor od 3K do 47K, kondenzator multilayer 1000p, potem folijo 0,1uF) , pa ne dela- izhod je ves čas na ON.
Rabim za frekvenco okrog 150 Hz.
Kaj svetujete?

bungee · Objavljeno: Pet Mar 13, 2009 1:37 am Naslov sporočila:

Po formuli .... 1uF + 2k7 ---> cca 180Hz

ro-bi · Objavljeno: Pet Mar 13, 2009 1:38 am Naslov sporočila:

Vem, pa meni ne dela! Za vhod imam sinusni signal iz zvočne kartice- a je to problem?

bungee · Objavljeno: Pet Mar 13, 2009 8:11 am Naslov sporočila:

Možno, da je problem v tistih 3k uporih, ker potegnejo preko preveč toka. Ali si preizkusil meriti izhodno napetost v odvisnosti od frekvence? Se sploh kaj spremeni?

ro-bi · Objavljeno: Pet Mar 13, 2009 8:55 am Naslov sporočila:

Izhodna napetost se ne spreminja- sumim, da je čip pokvarjen, ker sem ga mogoče skuril.

sebaveh · Objavljeno: Pet Mar 13, 2009 9:24 am Naslov sporočila:

Namesto sinusnega izvora frekvence poskusi uporabiti pravokotnega, kateri oddaja le pozitivno napetost. Naredi ga iz kakšnega 555, če ga imaš pri roki.

ro-bi · Objavljeno: Pet Mar 13, 2009 7:49 pm Naslov sporočila:

Sem probal tudi pravokotni signal iz zvočne kartice, duty cycle sem spreminjal od 50 do 10%.

Jutri dobim 5 kosov čipov in bom sprobal od začetka.
lp
Robi

Highlag · Objavljeno: Pet Mar 13, 2009 9:56 pm Naslov sporočila:

Sam sem par let nazaj isto funkcijo naredil kar z NE 555
Detekcijo padca obratov enih ventilatorjev. Ventilator je pošiljal signal s frekvenco, ki je bila premo sorazmerna z obrati. Če bi obrati preveč padli bi se vklopil alarm.

gregzy87 · Objavljeno: Pet Mar 13, 2009 11:45 pm Naslov sporočila:

Tisti 5k oz. 3k upori pomoje nimajo veze, ker tam je napetostni delilnik in je napetost napajanja 6 - 24V, pa 5k upori so. Če daš 3k upore pa 12V bo manjši tok, kot če imaš 24V pa 5k upore. Kakšno breme pa pride za LOAD? Mogoče ne zmore toliko toka.

Tista enačba mora izpolniti pogoj.

ro-bi · Objavljeno: Sob Mar 14, 2009 12:48 am Naslov sporočila:

Za LOAD sem dal ledico z preduporom.

robert · Objavljeno: Sob Mar 14, 2009 9:22 am Naslov sporočila:

Jaz sem za detekcijo uporabil NE567 Wink

Nekaj o njemu je tudi ze na forumu.

aly · Objavljeno: Sob Mar 14, 2009 7:40 pm Naslov sporočila:

Če ne rabiš točno zadet frekvence in se vhod spreminja v dovolj širokem območju, uporabiš filter 2. ali 3. reda, usmernik in komparator.

ro-bi · Objavljeno: Ned Mar 15, 2009 1:28 am Naslov sporočila:

Rad bi dokaj točno zadel frekvenco preklopa.
lp
