[Wisse]

Zanimive informacije. Fizikalno gledano, je meni transformator velika neznanka, zato sem vesel takih konkretnih pojasnil

Ogledoval sem si toroidni transformator (hitelektronik) moči 1kVA. Po predlogu forumašev planiram 20% rezerve in bom tako na hladni grelni žici trošil približno 800W. Predlagana rezerva je bila sicer 25%, vendar bi rad iz sistema iztisnil čim več moči, naslednji trafo v redni ponudbi pa zmore pretiranih 1,5kVA. Glede na prejšnji post, bi vseeno moral biti na dokaj varni strani.

[borber]

Osnovno vprašanje pri triak regulaciji transformatorja z ohmskim bremenom je: ali je transformator induktivno ali ohmsko breme.
Cos malih transformatorjev je okoli 0.95 (18°), velikih pa do 0.99 (8°) pri nazivni ohmski obremenitvi. Manjša obremenitev pomeni manjši cos , neobremenjen transformator doseže le 0.15 (80°). Tu gre vedno za induktivno komponento, ki kvari fazni kot med vhodno napetostjo in tokom.
Glede na to da se bo obremenitev transformatorja lahko spreminjala od 0 do 80%, se bo tudi fazni kot med napetostjo in tokom. Zato se mi zdi edino pravilno, da je triak regulacija projektirana za induktivno breme.

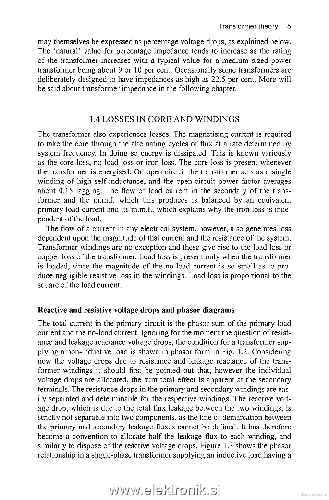

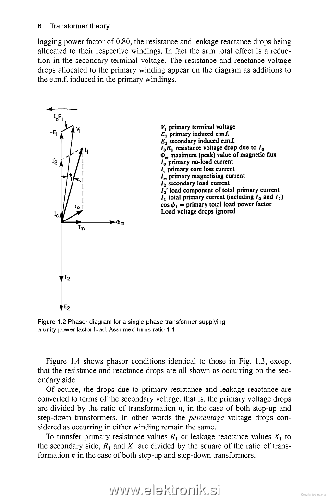

Tipičen kazalčni diagram za transformator z ohmskim bremenom je v priponki. Več razlage o izgubah, magnetenju in ostalem najdete tukaj.

[borber]

Danes je dan, ko vam, zainteresiranim, dam link na članek iz Elektorja, ki govori o triak regulaciji izhodne napetosti transformatorja v 400W laboratorijskem usmerniku.

LINK

[matejcek81]

Pred časom sem testiral SSR(zero cross) regulacijo pri 2kW transformatorju. Na sekundarju je tekel tok 160A.
Vse luči po hiši so delale zgago...

LP

[laura]

Kaj je to 12V napeljava po hiši?

[matejcek81]

Ne. Izdeloval sem neke vrste avtogen varilnik na vodo (vodik). Nato sem z feti rehuliral tok na sekundarju in motenj ni bilo
Regulacija na primarju je smetila omrežje, da se je kar kadilo.

Lp

[Carko]

[borber]

Maja 2007 je članek pripel protonček:
http://www.elektronik.si/phpBB2/download.php?id=7400

Koliko si pa ti star? Menda ne samo 13 let?

[protoncek]

Glede tega načrta naj omenim da ga sam sicer nikoli nisem delal, sem pa prebral da se je trafo pretirano grel, zato so objavili popravek, ki je na koncu članka in ga ne gre zanemariti.
Pa povečano brnenje transformatorja je v takem primeru normalno.

[Wisse]

Po več mesecih sem se spomnil na vas in vašo silno gostoljubnost in se odločil, da napišem zelo kratek povzetek glede projekta. Mogoče bo komu koristilo.

Naprava za varjenje je že nekaj časa v obratovanju in ima za seboj okli 2000 uspešnih ciklov.
Vezava je sila preprosta in identična tisti, ki jo je opisal uporabnik flomaster. Da povzamem:

Krmiljenje je izvedeno na primarnem delu ločilnega transformatorja (1KVA) s spodaj omenjenim proporcionalnim relejem. Vezava je faza -> transformator -> SSR -> ničla. Na sekundar transformatorja je neposredno priklopljena grelna žica.
Regulacija temperature je izvedena zaprtozančno s pomočjo PLC-ja. Temperaturo se meri neposredno na grelni žici. Odzivnost je za moje pojme odlična. Rampa dosega okoli 50°C/s ustaljeno stanje pa drži na približno +-3°C okoli nastavljene vrednosti (oboje sicer zelo zavisi od fizikalnih lastnosti sistema).
Crydomov "proporcionalni SSR" - po domače dimmer.

Problemov s pregrevanjem ali z odpovedjo elektronike še nisem imel. Cikli so sicer kratki in redko posejani, zato ne vem kako bi se sistem obnesel za kontinuirano gretje.
