 Objavljeno: Tor Nov 14, 2023 1:26 pm Naslov sporočila: IC - Verjetno switcher |
 |
|
Živijo.

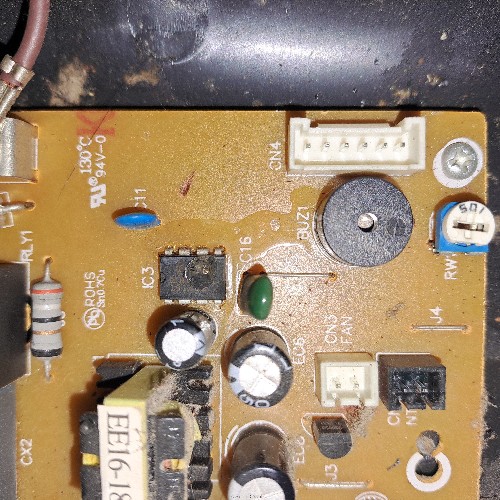

Morda ve kateri je ta IC na sliki IC3. Zadeva je iz indukcijske plošče. Na vrhu se vidi XB... V drugi vrstici pa 1311...
Hvala in lp
| Opis: |
|
| Velikost datoteke: |
3.71 MB |
| Pogledana: |
22 krat |
|
|
|
| Nazaj na vrh |
|
 |
sebaveh
Član
Pridružen-a: Sob 19 Jan 2008 13:51
Prispevkov: 1672
Aktiv.: 7.87
Kraj: Slovenska Bistrica
|
| Objavljeno: Tor Nov 14, 2023 1:43 pm Naslov sporočila: |
|
|
| Indukcijskih plošč je veliko modelov od veliko proizvajalcev...
|
|
| Nazaj na vrh |
|
|
DusanK
Član
Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1975
Aktiv.: 12.85
Kraj: Medvode - med vodami
|
| Objavljeno: Tor Nov 14, 2023 1:56 pm Naslov sporočila: |
|
|
Točen model indukcije.
Ostro sliko s spodnje strani kjer so povezave.
Na keterem pinu IC3 je GND, Vcc... morebiti se potem lažje najde podoben čip na tej strani.
itd.
_________________
Največji čar - električar |
|
| Nazaj na vrh |
|
|
Petek
Član
Pridružen-a: Sre 27 Jul 2005 19:07
Prispevkov: 37
Aktiv.: 0.16
|
| Objavljeno: Tor Nov 14, 2023 3:21 pm Naslov sporočila: |
|
|
Model je IC 3742 - Noname
Slike tukaj
| Opis: |
|
| Velikost datoteke: |
1.92 MB |
| Pogledana: |
6 krat |
|
|
|
| Nazaj na vrh |
|
|
bostjang
Član
Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3476
Aktiv.: 14.64
Kraj: Postojna
|
| Objavljeno: Tor Nov 14, 2023 3:44 pm Naslov sporočila: |
|
|
Čisto mogoče, da gre za step-down, tako kot tukaj.
Za konkretnejšo pomoč pa izriši shemo tega dela, ali pa vsaj daj fotko PCB-ja od spodaj, kot je Dušan napisal.
|
|
| Nazaj na vrh |
|
|
Petek
Član
Pridružen-a: Sre 27 Jul 2005 19:07
Prispevkov: 37
Aktiv.: 0.16
|
| Objavljeno: Sre Nov 15, 2023 7:11 am Naslov sporočila: |
|
|
| Tale je ....
|
|
| Nazaj na vrh |
|
|
DusanK
Član
Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1975
Aktiv.: 12.85
Kraj: Medvode - med vodami
|
| Objavljeno: Sre Nov 15, 2023 10:25 am Naslov sporočila: |
|
|
Bravo. Expresno hitro si ga našel. Poveš kako?
Daš sliko spodnje strani vezja?
_________________
Največji čar - električar |
|
| Nazaj na vrh |
|
|
Petek
Član
Pridružen-a: Sre 27 Jul 2005 19:07
Prispevkov: 37
Aktiv.: 0.16
|
| Objavljeno: Sre Nov 15, 2023 11:13 am Naslov sporočila: |
|
|
Dušan ja jo bom dal, samo, da poslikam.
Našel sem ga tako, da sem praševal še na enem drugem forumu in mi je nekdo povedal.
Ne najdem pa nobenega pdf za to stvar niti alternative.
Kupiti ga je očitno mogoče samo na Kitajskem....
lp
|
|
| Nazaj na vrh |
|
|
DusanK
Član
Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1975
Aktiv.: 12.85
Kraj: Medvode - med vodami
|
| Objavljeno: Sre Nov 15, 2023 3:07 pm Naslov sporočila: |
|
|
A, zdaj šele vidim "forum", t.j. FB električarji/elektroniki SLO.
Lepo!
Datasheeta za XBP-101 na hitro nisem našel, sem pa zasledil, da naj bi bil z XBP-101 kompatibilen THX203H, z njim pa še vsi ostali. Mogoče se mora spremeniti kak upor zaradi frekvence delovanja.
Zdaj boš mogoče razumel, zakaj tako vztrajam(o) pri tem, da daš še sliko spodnjega dela z vezavami in pomagaš določiti osnovne pine (Vcc, Gnd, FB, Drain...).

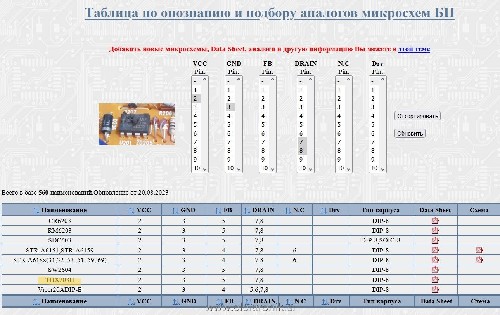

Primer, če določim samo 3 pine po namembnosti (Vcc, GND, Drain) dobim tole:
| Opis: |
|
| Velikost datoteke: |
237.41 KB |
| Pogledana: |
20 krat |
|
_________________
Največji čar - električar |
|
