 Objavljeno: Ned Nov 18, 2007 10:28 pm Naslov sporočila: Nizko porabno stikalo |
 |
|
Živjo!
Zanima me, če obstaja kakšno tako stikalo/rele, ki bi imel porabo 1mA in napajanje 5V. Skleniti pa bi moral električni krog z napetostjo do 12V in do 6A.
| Opis: |
|
| Velikost datoteke: |
5.6 KB |
| Pogledana: |
5483 krat |
|
|
|
| Nazaj na vrh |
|
 |
surla
Član
Pridružen-a: Ned 14 Dec 2003 15:22
Prispevkov: 722
Aktiv.: 3.05
Kraj: Ljubljana
|
| Objavljeno: Ned Nov 18, 2007 10:41 pm Naslov sporočila: |
|
|
| Morda kak BUZ10, BUZ11.....pa kaki IRFxx itd.
|
|
| Nazaj na vrh |
|
|
MCAT
Član
Pridružen-a: Ned 18 Nov 2007 22:06
Prispevkov: 306
Aktiv.: 1.43
Kraj: Moravče (JN76JD)
|
| Objavljeno: Ned Nov 18, 2007 11:49 pm Naslov sporočila: |
|
|
Ali to deluje kot nekekšen elektronski rele?
Če bi imel rele, bi to naredil enostavno, a ker ne obstja noben rele z 5V in porabo 1mA, se to ne da. Če to deluje kot elektronski rele, mi opiši kako deluje.
|
|
| Nazaj na vrh |
|
|
surla
Član
Pridružen-a: Ned 14 Dec 2003 15:22
Prispevkov: 722
Aktiv.: 3.05
Kraj: Ljubljana
|
| Objavljeno: Ned Nov 18, 2007 11:53 pm Naslov sporočila: |
|
|
Najprej opiši podrobno kak porabnik boš imel ali mu lahko preklapljaš minus pol itd.
Bolj boš opisal problem , laže ga bomo rešili.
|
|
| Nazaj na vrh |
|
|
igo
Član
Pridružen-a: Sre 11 Okt 2006 19:11
Prispevkov: 3641
Aktiv.: 16.01
|
| Objavljeno: Ned Nov 18, 2007 11:55 pm Naslov sporočila: |
|
|
Najprej ti napiši, če morata biti leva in desna stran galvansko ločeni.
Če lahko imata skupno GND, potem je rešitev predlagal že @surla - FET tranzistor.
Če morata biti ločeni, so pa malo zahtevnejše rešitve. Kolikšna je lahko poraba na desni strani, če si malce "izposodiš" napajanje?
LP,
Igor
_________________
Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor |
|
| Nazaj na vrh |
|
|
surla
Član
Pridružen-a: Ned 14 Dec 2003 15:22
Prispevkov: 722
Aktiv.: 3.05
Kraj: Ljubljana
|
| Objavljeno: Pon Nov 19, 2007 12:02 am Naslov sporočila: |
|
|

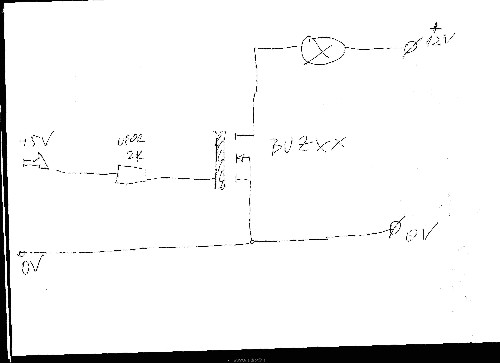

Evo če bi hotel preklapljati lučko bi zvezal takole:
| Opis: |
|
| Velikost datoteke: |
161.21 KB |
| Pogledana: |
16 krat |
|
|
|
| Nazaj na vrh |
|
|
MCAT
Član
Pridružen-a: Ned 18 Nov 2007 22:06
Prispevkov: 306
Aktiv.: 1.43
Kraj: Moravče (JN76JD)
|
| Objavljeno: Pon Nov 19, 2007 4:57 pm Naslov sporočila: |
|
|

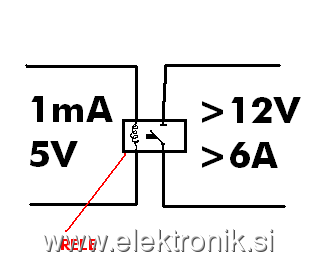

Ja moralo bi biti galvansko ločeno. Poraba je največ 5mA in ne 1mA. Napetost je 5V. Poglejte si sliko, kako bi to moralo biti.
| Opis: |
|
| Velikost datoteke: |
6.45 KB |
| Pogledana: |
5364 krat |
|
|
|
| Nazaj na vrh |
|
|
StricGeza
Član
Pridružen-a: Ned 01 Apr 2007 11:53
Prispevkov: 1047
Aktiv.: 4.72
Kraj: Gradišče pri Divači
|
| Objavljeno: Pon Nov 19, 2007 5:01 pm Naslov sporočila: |
|
|
| namesto releja lahko vameš kak optokloper
|
|
| Nazaj na vrh |
|
|
PPG78
Član
Pridružen-a: Ned 27 Jul 2003 14:09
Prispevkov: 2342
Aktiv.: 9.89
Kraj: Gorenjska
|
| Objavljeno: Pon Nov 19, 2007 6:22 pm Naslov sporočila: |
|
|

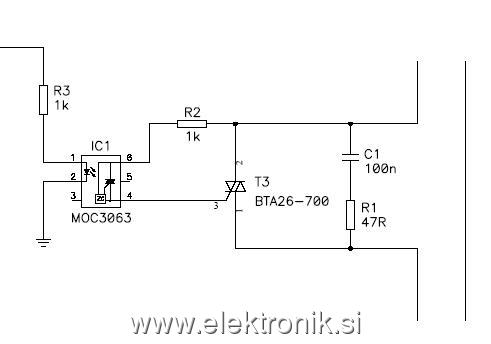

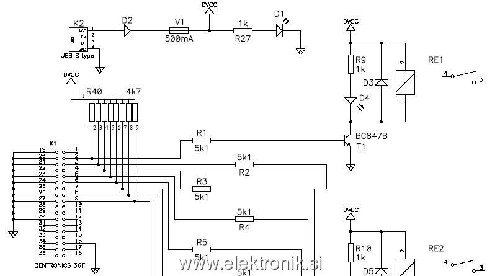

Dve ideji za vklop preko LPT porta. Prva z releji (upor R40 odpade), druga z optosklopnikom in triakom. Če želiš to uporabiti za kakšen light show pozabi na varianto z releji.
LP, Peter
| Opis: |
|
| Velikost datoteke: |
12.03 KB |
| Pogledana: |
5350 krat |
|
| Opis: |
|
| Velikost datoteke: |
44.37 KB |
| Pogledana: |
22 krat |
|
|
|
| Nazaj na vrh |
|
|
milan62
Član
Pridružen-a: Ned 04 Jan 2004 23:19
Prispevkov: 2391
Aktiv.: 10.09
Kraj: Kranj
|
|
| Nazaj na vrh |
|
|
kose19
Član
Pridružen-a: Sre 02 Mar 2005 19:37
Prispevkov: 1228
Aktiv.: 5.18
Kraj: okolica Kobarida
|
| Objavljeno: Pon Nov 19, 2007 7:21 pm Naslov sporočila: |
|
|
| solid state relay
|
|
| Nazaj na vrh |
|
|
MCAT
Član
Pridružen-a: Ned 18 Nov 2007 22:06
Prispevkov: 306
Aktiv.: 1.43
Kraj: Moravče (JN76JD)
|
| Objavljeno: Sre Nov 21, 2007 10:12 pm Naslov sporočila: |
|
|
Hvala za vaše odgovore. Šele zdaj mi je uspelo zdownlowdati sheme.
LP
|
|
| Nazaj na vrh |
|
|
MCAT
Član
Pridružen-a: Ned 18 Nov 2007 22:06
Prispevkov: 306
Aktiv.: 1.43
Kraj: Moravče (JN76JD)
|
| Objavljeno: Čet Dec 06, 2007 3:37 pm Naslov sporočila: |
|
|
| PPG78 je napisal/a: |
Dve ideji za vklop preko LPT porta. Prva z releji (upor R40 odpade), druga z optosklopnikom in triakom. Če želiš to uporabiti za kakšen light show pozabi na varianto z releji.
LP, Peter |
Še eno vprašanje: ali bi vezje z optosklopnikom delovalo, tudi če bi imel napajanje 5V namesto 12?
_________________
Gregor, S53SL
Think out of  . |
|
| Nazaj na vrh |
|
|
PPG78
Član
Pridružen-a: Ned 27 Jul 2003 14:09
Prispevkov: 2342
Aktiv.: 9.89
Kraj: Gorenjska
|
| Objavljeno: Čet Dec 06, 2007 3:50 pm Naslov sporočila: |
|
|
| MCAT je napisal/a: |
| Še eno vprašanje: ali bi vezje z optosklopnikom delovalo, tudi če bi imel napajanje 5V namesto 12? |
Da, potrebno je le izračunati upor za optosklopnik, formula je v datasheet-u.
LP, Peter
|
|
| Nazaj na vrh |
|
|
MCAT
Član
Pridružen-a: Ned 18 Nov 2007 22:06
Prispevkov: 306
Aktiv.: 1.43
Kraj: Moravče (JN76JD)
|
| Objavljeno: Čet Dec 06, 2007 3:55 pm Naslov sporočila: |
|
|
Ali misliš R1 ali R2 ali oboje. Ali mi lahko poveš še, kje najdem to formulo (link).
