[ervinja]

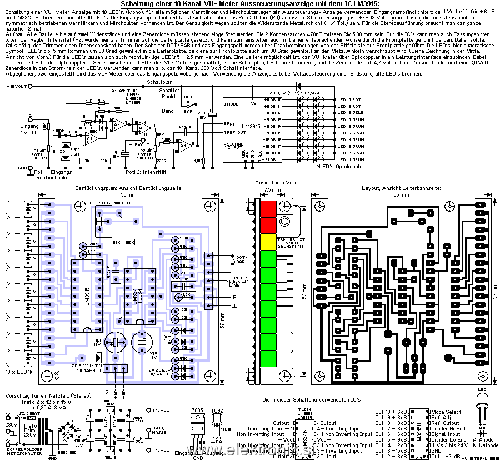

naredil sem si tale vu-meter pa nimam trenutno 470n kondenzatorja ali bi lahko dal kakšnega drugega.

[sulc]

Temu čipu lahko načloma pripelješ signal direktno... Če misliš prvi kondenzator 470n, je lahko večji, v najslabšem primeru lahko poskusiš brez.

[ervinja]

Evo najdel sem kondenzatorje sedaj mi pa noče delat gori namreč samo redča led,kje bi bila napaka.

[Profesor Einstein]

Hello

Prva 2 OP-ja bi naj bila vezje za absolutno vrednost signala potem naprej pa nevem kaj so komplicirali tolko.

Jaz ko sem delal sem najprej dodal predojačevalnik z 1 OP-jem (neinvertirajoča vezava) nato vezje za absolutno vrednost signala z 2 OP-jema (glej pripeto sliko) nato pa še eden sledilnik z OP-jem in le edn RC člen ki poskrbi za povprečno vrednost špic ki letijo na izhodu vezja za absolutni signal. Iz C pa gre direktno na vhod VU metra in mi je fajn delalo. Boljše vhodne stopnje za VU meter po moji oceni sploh ni možno naredit. Rezultat na VU metru pa je srednja vrednost signala.

Aha: pa pozoren moraš biti, vezje je napajano simetrično +/-12V VU meter pa mora biti vezan med GND in +12V ker imamo obrnjen signal od 0 proti + sponki ker gre za absolutno vrednost -- > kot pri matematiki v šoli .

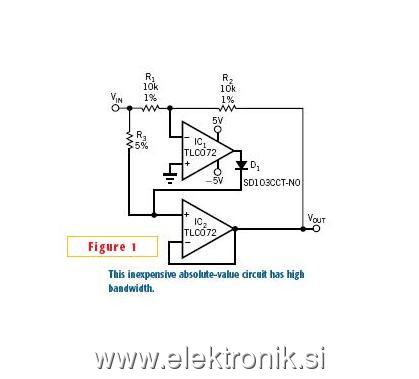

Za vezje ki dela absolutno vrednost sem pa uporabil naslednji načrt.

Lp.

Darko

[aljoš]

Če ti gori prva rdeča LED, je OK...preveri če si prav priklopil signal (recimo iz vtiča za slušalke...)

[ervinja]

Vse sem naredil kot je na shemi pa noče delat samo ali mora bit DOT BAR povezan ali ne

[sulc]

DOT BAR ti samo določa način delovanja; ali imaš stolpec ali se ti premika pika.

[ervinja]

Če sklenem DOT BAR pa gorijo vse led diode

[MadMax]

Torej imaš na vhodu LM3915 (pin 5) že neko napetost, katera "zabije" skalo na LM-u.
Bo nekaj narobe pri OP-ampih pred LM-om...

[ervinja]

Kje naj iščem zamenja sem že LM324 na pon 5 je 1,3v

[ervinja]

Hvala na pomoči po temeljitem pregledu sem našel manjkajočo povezavo na ploščici sedaj dela.
