jerny · Objavljeno: Čet Apr 16, 2009 5:21 pm Naslov sporočila: LM2574N-5

Na voltmetru sem uporabil zgoraj omenjeni switcher regulator napetosti, zadeva da točno 5v na izhodu vendar problem nastane ko napetost na vhodu čipa zvišam nad 7v, takrat se začne lcd-ju mešat, kaže neke čudne znake, pri večjih napetostih na vhodu regulatorje pa se tudi lcd čisto ugasne, ampak napetost na izhodu je še vedno enaka 5v!
Regulator sem zvezal po shemi v tem data sheetu. http://www.datasheetcatalog.org/datasheets/400/61612_DS.pdf
Poskusil sem že z menjavo kondenzatorjev na vhodu in izhodu, vendar nič ne pomaga!
Prosim za pomoč čimprej!

LP JERNEJ

surla · Objavljeno: Čet Apr 16, 2009 5:30 pm Naslov sporočila:

Si dal originalno diodo?
Kake kondenzatorje imaš?
So low ESR?
Kaj pa kaka shema ostale vezave?

jerny · Objavljeno: Čet Apr 16, 2009 5:46 pm Naslov sporočila:

Dioda je točno ta! Uporabil sem navadne elektorolite!

surla · Objavljeno: Čet Apr 16, 2009 5:59 pm Naslov sporočila:

Vsaj C1 mora biti LOW ESR.
To so ponavadi tisti , ki imajo napis 105° .
Lahko pa daš več navadnih vzporedno.
Pa nobenega blokirnega kondenzatorja ne vidim! 100nF čim bližje napajanju čipov , LCDja in paralelno C1!

PrimozL · Objavljeno: Čet Apr 16, 2009 7:48 pm Naslov sporočila:

Imaš LCD priključen s ploščatim kabelčkom?
V enem primeru sem videl motnjo v komunikaciji, ko je šel tak kabelček mimo dušilke v stikalnem napajalniku.

Dandanašnji so sicer dušilke v stikalnih napajalnikih bodisi toroidne ali pa izdelane tako, da je magnetno polje zaključeno preko feritnega materiala. Očitno pa je kljub temu nekaj stresanega polja (lahko tudi s povezav med elementi in drugih elementov), da še vseeno lahko pride do motenj.

Ko višaš vhodno napetost, se "duty-cycle" zmanjšuje - frekvenčna vsebina motenj je drugačna. Če imaš neprimerno dušilko (včasih proizvajalci podajo samo okvirno vrednost, ki pa za konkretno obremenitev ni ustrezna), lahko spraviš napajalnik celo v "burst mode". Takrat se izhodni FET aktivira samo vsakih par period in so motnje spet drugačne. Preveri z osciloskopom.

LP Primož.

jerny · Objavljeno: Čet Apr 16, 2009 8:42 pm Naslov sporočila:

Lcd imam povezan samo z letvico. Čudno se mi zdi ker zadeva v protoborodo deluje čisto normalno!

bungee · Objavljeno: Čet Apr 16, 2009 10:54 pm Naslov sporočila:

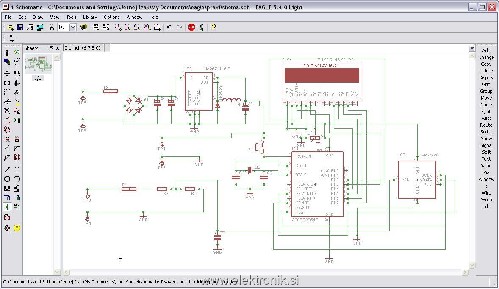

Jerny, daj slikaj vezje in pripni fotografijo. Ali pa prilepi kako zgleda tiskanina.

Pa še OT: V eaglu naredi naslednjič export/image in potem prilepi na forum. Eagle izvozi v png in je lepše, pa še ostale navlake ni na sliki Wink

. · Objavljeno: Čet Apr 16, 2009 11:41 pm Naslov sporočila:

Brisana vsebina odstranjenega uporabnika.

jerny · Objavljeno: Pon Apr 20, 2009 1:24 pm Naslov sporočila:

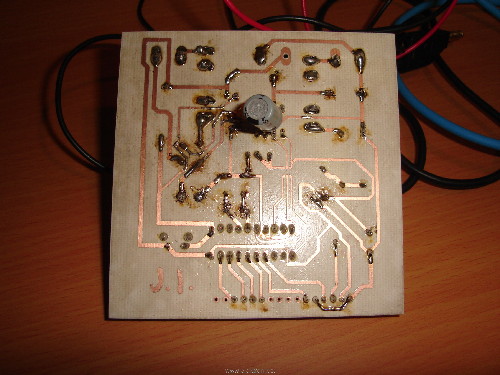

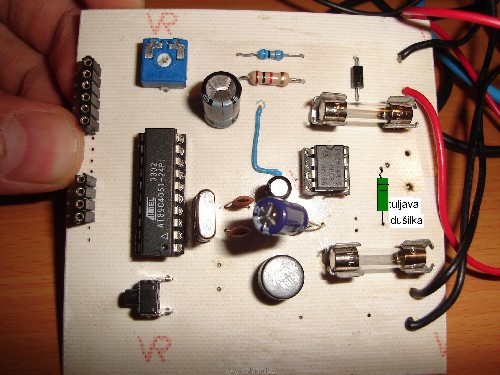

Evo fotografije vezja. Na sliki v vezju ni dušilke ker se nekaj poizkušal na protobordo! Drgače je pa dušilka navadna (podobna kot upor-zelene barve). Kondenzatorji so zasilno nalotani na drugih mestih zaradi testiranja. Je lahko torej postavitev dušilke vzrok napake?

mucek4 · Objavljeno: Pon Apr 20, 2009 1:58 pm Naslov sporočila:

Kakšen tok pa poganjaš? Take dušilke ponavadi ne zmorejo več kot 200-500mA?

jerny · Objavljeno: Pon Apr 20, 2009 2:08 pm Naslov sporočila:

Poraba vezja nebi smela biti višja kot pa 400mA, saj je samo en navaden lcd dispaly, mikrokrmilnik ter adc.

BorisP · Objavljeno: Pon Apr 20, 2009 2:19 pm Naslov sporočila:

Kakšno dušilko pa imaš? uH? Koliko toka zmore?

LP
BorisP

jerny · Objavljeno: Pon Apr 20, 2009 2:25 pm Naslov sporočila:

Imam 330uH vendar sem jo uničil, ker sem jo pač preveč spajkal sem ter tja. Jo lahko mogoče zamenjam s kakšno drugo? Druge vrednosti?

BorisP · Objavljeno: Pon Apr 20, 2009 2:38 pm Naslov sporočila:

Imaš kakšen datasheet, ker glede na velikost, ki si jo narisal na vezje, bi rekel, da ne zmore 500mA...

LP
BorisP

mucek4 · Objavljeno: Pon Apr 20, 2009 2:53 pm Naslov sporočila:

Pošlji mi naslov, dobiš tako, ki zmore 1A.
