[Jule]

Imam narejen LED obratomer. Če ga dam na moped, mi ledice zelo skačejo, ker seveda moped ne teče tako enakomerno kot avtomobili.

Kako je najenostavnejši način, da bi dosegel "učinek kondenzatorja" - da bi omejil hitro nihanje frekvence, in bi bil prikaz bolj umirjen. Nekaj bolj takega

Lp.

Zanimajo me čim bolj poceni izvedbe.

[gumby]

Sešteješ recimo 32 zaporednih vrednosti, rezultat deliš z 32...
32 je samo za primer - številka je odvisna od tega, kako velik kondenzator hočeš

[Peter]

Rešitev je sila enostavna malo je terba stvar premisliti pa bo rešitev kot na dlani.
Odstrani upor R5 in malo povečaj kondezator C6.

[Jule]

[Jule]

Zgornji problem rešen! Hvala Peter.

Sedaj sem naletel še na en problem.

Z obrati svetlost ledic upade, vendar ne vedno. Če dela vredu se poraba spreminja od 10mA do skoraj 0.7A, glede na to koliko od 40 ledic je prižganih.(vendar to samo na mizi v delavnici) Skoraj vedno pa dela narobe. Poraba se zablokira pri 160mA in tam ostane ali gori 5 ledic ali pa vseh 40. Seveda je to premalo toka za vse ledice in svetijo zelo malo.

Na posnetku so prikazane vse 3 situacije. Ne se ozirat na skalo obratov, ker ni nastavljena.

Napajati sem poskusil direkt z mopedove elektrike(preko greatza in 1000uF gladilnega kondenzatorja) in preko akumulatorja, ozemljenega na maso.

Posnetek:
http://www.youtube.com/watch?v=flv5mMVkMao

[Pyr0Beast]

Napajaš ledice preko regulatorja ?

[Jule]

Ja tisti gor je switcher. Aha zdaj mi je kapnilo! Če vleče 0.7A z 12V, to pomeni, da je linija preobremenjena.

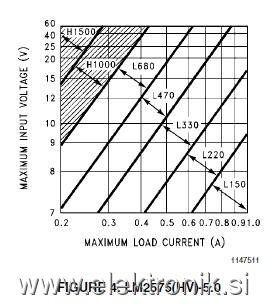

Gor je 470uH tuljavica. Bi bilo potrebno dati manjšo? Cca. 300uH? Kaj pomenijo tisti zasenčeni deli od 1000uH naprej?

Bom poskusil z zunanjim switcherjem probat.

[Pyr0Beast]

Pri teh regulatorjih boš hitro videl, saj preko ene meje začnejo papcati ohoho toka.

Najbrž imaš problem, ker gre tuljavica v zasičenje. Poizkusi z večjo (več uH). Če je induktivnost prevelika pa izkoristek spet pada in frekvenčni odziv je tudi slab. Podobno je z premajhno kapaciteto, ki vodi regulator v oscilacije

Sicer pa 470uH res ni tako malo, imo kar preveč. Na kateri frekvenci lavfa tole ?

Za 400kHz bucke vem da rabijo okoli 3-10uH za nekje 3.3V 5A toka.


edit:

Ah, saj se na grafu lepo vidi, da z večjo napetostjo rabiš manj induktivnosti za večjo (enako) moč.

[TilenS]

Če že imaš neko onboard elektroniko na motorju lahko oz. je priporočljiva še uporaba svečk z vgrajanim uporom (ponavadi 5kOhm) jih dobiš pri boljši firmah NGK, Denso,... ponavadi pa imajo na koncu oznako R ali pa kupiš kapico že z vgrajenim uporom.

[Jule]

Problem rešen.

Vsega je bila kriva tuljava. Ker sem to vezje delal že kar nekaj časa nazaj, sedaj nisem opazil, da sem dal noter prešibko tuljavo, katero je skurilo in ji zmanjšalo induktivnost za 100x.

Za zdaj sem začasno montiral eno nastavljivo tuljavo iz starega TV-ja, nastavil sem jo na 470uH in stvar dela odlično!

http://www.youtube.com/watch?v=mxsyM5JZ0Ig

Zdaj ga moram samo še implementirat v armaturko.

[Pyr0Beast]

Nastavljiva iz tv-ja, to pa je inovativnost !

[Jule]

Heh sem moral premetati 40 kilogramov tiskanin, ko sem iskal tuljave, ker nisem imel nobenih jeder ali že narejenih tuljav, odspajkal sem jih 10, potem nobena ni bila prava, pa sem se zagledal v nastavljivo

Je super! Ker od praktično 0H pa tja do 1mH.
