[prof. Einstein]

Kje bi bilo možno kupiti namenski instrument za merjenje kapacitivnosti kondenzatorjev do 2000 uF? Sem videl na Youtubu da taki merilniki (podobni navadnemu multimetru) obstajajo.

Enako vprašanje velja za kakšen tester tranzistorjev

LP

[Branez]

Kondenzatorji

Tranzistorji

[Azrael]

Sicer je do 6 mF (3x več), ampak mogoče bo primeren, Klik!

[prof. Einstein]

Hvala za odgovore, s kolegom na šihtu sem se dogovoril, da mi bo enega nabavil preko e-baya.

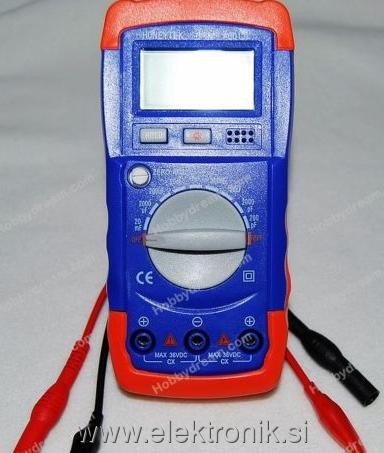

Bi pa še to vprašal: ali lahko s takim instrumentom za merjenje kapacitivnosti (kot je na sliki) ugotovim, ali gre za zanič ali dober kondenzator? Če recimo kondenzator ni dobesedno počil, ampak recimo, da je na vrhu nabrekel ali spodaj, da je malo steklo ven, ali bo pokazal isto vrednost (kapacitivnost) kot pri enakem nepoškodovanem kondenzatorju? Če pokaže isto, potem nima smisla takega instrumenta imet.

[boriskozjan]

[psevdonim]

jaz sem izolacijo elektrolitskih včasih meril glede na puščanje toka. Če je npr. bil 4700uF/25V, sem ga preko ampermetra priklopil na 25V in primerjal z novim.
Kapacitivnost pa sem "meril" z analognim ohmmetrom - priklopiš na merilne žice, obrneš okoli in si zapomniš do kam se je odklonil kazalec, in to ponoviš 2-3-krat. Spet v primerjavi z novim, seveda.

[PZUFIC]

Uporabna zadeva, ko se ti ne da odčitavati s kondenzatorja ali pa oznak sploh ni oziroma so izbrisane. To na inštrumentu pa je uporabno za kondenzatorje majhnih kapacitivnosti, torej elektroliti odpadejo. Sploh ne vem kaj se trudiš z merjenjem ESR, zamenjaj z drugim pa je, boš saj vedel, da je sigurno zanesljivo.

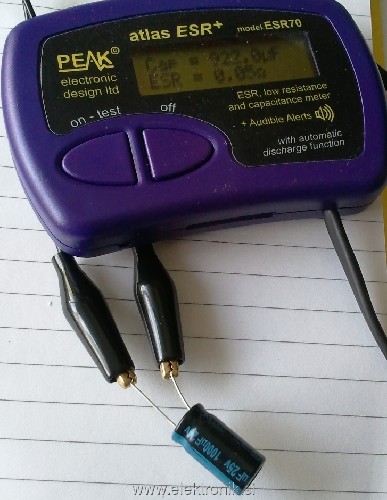

[Jani]

[kobranka]

@jani, kje si dobil tak „fajn” kombo tester, esr in kapacitivnost v enem?

[Jani]

Tega imam na sposojo. Sicer ga imajo tudi v farnelu, pa tudi na googlu, ebay, se ga najde. Cena? Zdi se mi da okrog 100€.

[prof. Einstein]

@jani, ko testiraš kakšen večji elektrolit na to fino zadevco, ali mora biti le-ta prazen ali ima lahko kaj "soka" v sebi? Sprašujem zaradi tega, ker če se odločim za nakup, da ga ne bom takoj skuril

[Pyr0Beast]

Prazen

[Jani]

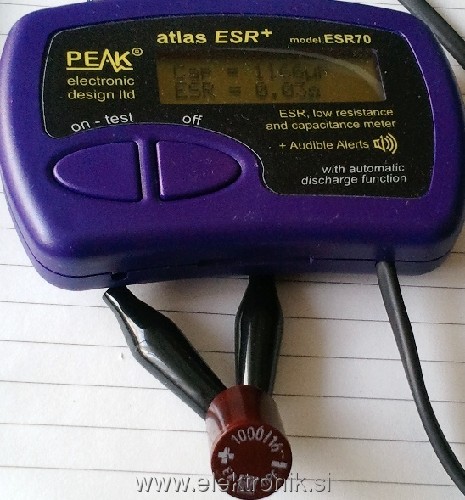

Na sliki lahko vidite, da na instrumentu piše: With automatic discharge function. Res pa je, da gor še nisem priključil nabitega 400V kondenzatorja. To bi instrumentu sigurno škodilo. Zdi se mi, da nekaj 10V brez problema "prebavi". Žal navodil nimam, da bi točno pogledal.

LP

[igo]

Do 50V gre brez težav, do 275V pa samo pri majhnih kondenzatorjih.
Datasheet

[PZUFIC]

Najbolje, da se potem že v trgovino vzame ESR meter in pomeri vsak kondenzator od naprimer tridesetih.
