Zanima me, ali ima kdo shemo za karseda enostaven dif. termostat. Rabil bi diferenčni vklop med 40-90C za vklop črpalke boljerja pri centralni peči (ko bi bila temperatura peči višja za cca 7C od boljerja, da se v nasprotnem primeru nebi ohlajal preko tega).

Ali je precej odvisno katera tipala jemljem (najraje bi 10NTC ,ker se dobijo poceni od dixla ali aliwela un so že dobalvljeni s kovinsko tulko)... ali bi bil mogoče primeren kateri od spodaj pripetih (jih imam več kom) ?

Bi linearnost preveč vplivala na odstopanje diference ?

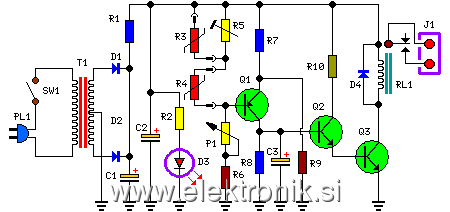

Bi bila priložena shema primerna za to zadevo ? Ali se meni samo zdi da je q3 brez pomena ?


V naprej hvala,

l.p. Jože

[S57NNT]

Jaz to izvajam z lm358 in dvema navadnima ntc uporoma

[milan62]

http://www.solaffect.com/delta_thermostat.html

LP

[Tamy]

Joze! Shema, ki si jo prilepil, ni diferencni termostat, ampak .dvotockovni', saj vrednosti tipal sesteva. Namenjen je 'vremenski' regulaciji, saj eno tipalo namestis zunaj, drugo pa v kotel. Sam ga uporabljam in se glede na strosek izdelave, kar dobro obnese.

[tady]

Tega sem nedavno nazaj sestavil in deluje odlično. Samo umeriti ga je malo težje ampak, ko to narediš "špila"

http://www.solaffect.com/images/differential_thermostat.gif

[glavca]

Točno ta bo pravi...


Hvala... Z potenciometrom verjetno nastaviš diferenco, mogoče ve kdo kakšno je območje nastavitve diference ? ... kako pa popraviš histerezo če je potrebno ?

Je to mogoče R 220K ?

Ja sem opazil da je tisto dvotočkovni termostat..... A potem je že kdo to sprobal ? Zadeva očitno deluje na povratni vod... a ne ?


l.p. Jože

[japek]

Mogoče tudi TO. .
Diferenco lahko nastaviš s trimerjem.

[Tamy]

Ja, zadeva deluje na povratni vod, ga pa imam sam kar na dviznem in dokaj dobro funkcionira. Sam sen ga nastavil tako, da pri temperaturah nad +5 drzi nekako 50 v peci, ko pa zunaj temperatura pada, pa jo v peci dviguje do 75'C, ko je zunaj -15. Mesalni ventil imam fiksno na 1/2 in sem zadovoljen. Res pa ni zelo natancen, je pac transistorski, ampak gre. Tudi ne rabi trafo s tremi odcepi, sta samo dva cisto v redu, pa deluje na polvalno usmerjeni napetosti.

[Silvo]

Najmanjše število delov ter prilagajanje na dejansko stanje je raba mikrokontrolerja. Sam sem jih naredil kar nekaj različnih (na enakem hardweru). Uporabljen je bil Tiny15. Sonde LM35.

[lolo]

Tamy,
kolika pa je razlika med vklopom in izklopom gorilca pri recimo 60 stopinjah ?

[bbrane]

Zdravo !

Odvisno od tega kakšen termostat je uporabljen v peči. Tipične stikalne temperature teh termostatov so 4-6 stopinj.

Lp !

[Tamy]

No, v tem grmu tici manjsi zajec. Diferenca se giblje okoli 10-12 stopinj, kar pri visjih temperaturah ni problem, pri nizjih pa, zaradi morebitne podhladitve peci. Je pa ne znam zmanjsati na shemi, ki jo je pripel Joze. (nisem elektronik) Ce ima kdo kako idejo, se zahvaljujem. S P1 se nastavi temperatura, trimer pa bolj vpliva na kompenzacijo vpliva zunanjega tipala. Se najbolj se diferenco da regulirati z razlicno upornostjo tipal (vecja sprememba upornosti-prej trnasistor reagira). Je ze tako, da so variante, ki jih priporoca Silvo, veliko boljse, a jaz si s svojim (ne)znanjem pomagam pac kot znam.

[lolo]

Tady,povej prosim kakakšna je diferenca in kakšna so ta tipala!
Lojz

[Azrael]

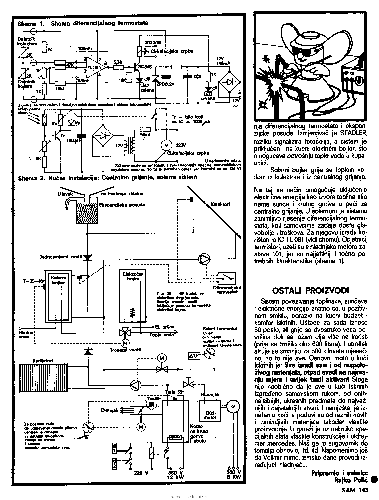

Še shema iz revije SAM 2/83. Diferenčni termosrat po tej shemi doma dela zanesljivo in brez okvare od leta 1993 naprej. Tipala so od Kon-Tiki - pomembno je, da sta tipali enake vrste.
