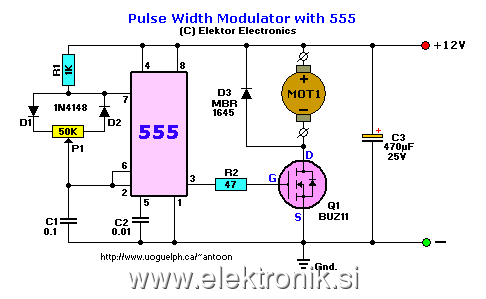

rusty82 · Objavljeno: Sob Mar 05, 2011 11:27 am Naslov sporočila: pwm z ne 555 problem

Pozdravljeni
imam problem z ne 555 oz. pwm.naredil sem vezije na protobordu,zadeva pa ne deluje.čip je ogromno greje.a kaj narobe če nisem dal pravih dijod?

elson2k · Objavljeno: Sob Mar 05, 2011 11:33 am Naslov sporočila:

Diode so popolnoma običajne, univerzalne. Kakšne pa si dal?

SimonS · Objavljeno: Sob Mar 05, 2011 11:50 am Naslov sporočila:

Sploh ni važno kakšne diode si dal. Vsekakor je napaka v vezju, ali skurjenem 555

rusty82 · Objavljeno: Sob Mar 05, 2011 11:51 am Naslov sporočila: pwm z ne 555 problem

1N4007DIODE

rusty82 · Objavljeno: Sob Mar 05, 2011 12:00 pm Naslov sporočila: pwm z ne 555 problem

Hvala bom popoldan reševal zadevo, sedaj imam varstvo in mi ne pusti čaranja.

start · Objavljeno: Sob Mar 05, 2011 1:22 pm Naslov sporočila:

Ko pridem domov ti bom pripel mojo celotno dokumentacijo, ki sem jo naredil... Verjetno si kje kaj napacno povezal in tako unicil NE555.

Azrael · Objavljeno: Sob Mar 05, 2011 1:22 pm Naslov sporočila:

Pripni sliko, mogoče se bo videlo, kaj bi bilo lahko narobe.

Zakuhani 555 je verjetno že opravil svoje, moraš pa prej odkriti napako, saj bi v nasprotnem zakuril še zamenjavo.

rusty82 · Objavljeno: Ned Mar 06, 2011 8:27 am Naslov sporočila: pwm z ne 555 problem

hvala vsem, včeraj sem rešil zadevo.
sadaj me zanima samo če bi lahko s tem krmilil motor 350w 18a 24v.

aljoš · Objavljeno: Ned Mar 06, 2011 8:55 am Naslov sporočila:

Poglej datasheet od feta, a ne....? Drugače pa lahko, samo ti priporočam, da ga daš direktno na kar velik kos hladilnika, ker se bo fino grel...

Branez · Objavljeno: Ned Mar 06, 2011 9:11 am Naslov sporočila: Re: pwm z ne 555 problem

rusty82 · Objavljeno: Ned Mar 06, 2011 3:30 pm Naslov sporočila: OPRAVIČILO

fantje vsem se iskreno opravičujem?
Nisem vedno pred računalnikom mam 7mesečno hčerko.vezije pa sestavljam v 1km oddaljeni delavnici.zmotil sem se pri prerisovanju sheme.se enkrat hvala vsem za pomoč

Branez · Objavljeno: Ned Mar 06, 2011 3:45 pm Naslov sporočila:

To!!!!

Pa prijetno ujčkanje in mirne noči ti želim!

Sagaris · Objavljeno: Pet Avg 19, 2011 1:59 pm Naslov sporočila:

Naj si malo sposodim temo, da ne odpiram nove.
Naredil sem si astabilno vezje s TS555 (ST microelectronics), dodal sem še eno navadno diodi, da imam t_on 500ms, t_off pa 1500ms. Problem je, da imam na izhodu 2.0V, namesto okrog 2.8V oz. 2.9V.
V specifikacijah: http://www.farnell.com/datasheets/7819.pdf, stran 5/12, Vcc+3V piše Min V_OH=2.5V, tipično 2.9V.
Vezje napajam preko 3V gumbne baterije(ki ima nekje 2.9-3.0V), C=100uF, na izhodu je pa le ena LED.
Poizkusil sem z drugimi čipi, brez diode pa je isto okrog 2.0V Neutral

PZUFIC · Objavljeno: Pet Avg 19, 2011 2:07 pm Naslov sporočila:

Daj napajalno napetost iz drugega vira in sicer 5V pa izmeri napetost.

Sagaris · Objavljeno: Pet Avg 19, 2011 2:16 pm Naslov sporočila:

Napetost na LED le malo zraste?!
To mi je čudno...
Poizkusil sem z LMC555(CMOS), TS555(CMOS) in NE555(navaden) in le na zadnjem dela kot bi moralo(več Vcc, več napetosti na izhodu)

Če pa na NE555 priklopim baterijo pa potem LED slabše sveti, ker ima NE višji Vcc_min
