To temo odpiram, ker me zanima kako narediti kot že v naslovu piše, 20w ojačevalec najceneje in bi tudi prosil, da dodate kakšno shemo ali nasvet



Lp, Vuzi!

[forest70]

Teh 20W bo premalo podatkov. Povej kaj več, napajalno napetost, izhodno impendanco,
kje boš zadevo uporabil ...

Striček Google je tvoj prijatelj !


P.S.
Preseli se iz Butal

[lipa]

[zack69]

[.]

Brisana vsebina odstranjenega uporabnika.

[vuzi]

pa vi me ne razumete če sem začetnik in bi rad naredil 20w ojačevalec....drugo nevem...samo ta podatek mi je bil dan...tako da ....bi prosil za kake sheme pa napotke in navodila...

lp vuzi

[Dorijan]

Kaj si si zamislil nekaj kot Kit komplet, da imaš PCB že narejen in samo nalotaš elemente gor?
Ali bi rad tudi ploščico iz nule naredil?
V vsakem primeru te bo stalo kakih 10-20€ v materialu.

[Bizgec65]

Mi te...skoraj razumemo, imaš podatek (od kod?), koliko je tebi najceneje, kakšna navodila - v kakšnem smislu?
Če začnem od zadaj, v Google- slike odtipkaš ojačevalec 20W (v jeziku, ki ga še vsaj malo obvladaš), in je zadetkov ohohohoho. Klikneš na neko sliko, ki ti ne deluje ravno težka za izvedbo (mogoče manj elementov) tam je tudi ponavadi kar nekaj navodil, potem pregledaš, če imaš kaj od elementov doma, če ne, preveriš cene pri trgovcih, ugotoviš ali ti je cenovno ugoden ali ne....
Ja potem se nekako lotiš dela, če se ti potem zatakne, pa vprašaš mojster tu na forumu, ti bodo pomagali, le HOP moraš ti sam reči.
Pa kakšno vejico tudi kam postavi, se bo lažje bralo.
(Ali ti je bil podatek dan v - bog ne daj - šoli?)

[saso]

Moj prvi je bi s TDA2005S v osnovni vezavi po datasheetu, razen na vhodnih vejah je imel dodana dva delilnika za nastavitev vhodnega nivoja signala. Vdrugi verziji pa je imel namesto teh trimerjev en stereo potenciometer.

V prilogi takratnji TIV, shemo se da iz njega prerisat, jaz je pa nimam več ker je to že precej časa nazaj in še tole me čudi da sem našel.

[mucek]

Poglej še TDA1560Q, je kup shem.

Lp, g

[reber]

Tale preverjeno dobro dela:
http://www.hqew.net/circuit-diagram/20-Watt-Stereo-Amplifier-with-TDA2005_11502.html
Ali pa tale moja verzija po elektorjevem članku:
http://www.reber.si/TDA/TDA1562Q.htm

Oba lahko napajaš kar z računalniškim napajalnikom, ki ga malce modificiraš, da na 12V liniji dobiš recimo 13,8V. Preverjeno deluje tako AT kot ATX verzija napajalnika ali pa tisti kitajski 12V napajalniki za LED razsvetljavo, lahko jim z vgrajenim trimerjem dvigneš napetost do 14V. Preprosto, poceni in zanesljivo deluje.

[zack69]

evo vuzi, napotkov je več kot preveč.. sedaj samo treba pričeti z demom oz. pristopom do dela ......
lp

[oldtimer 65]

še eden na klasičen način ...

[KlavdijC]

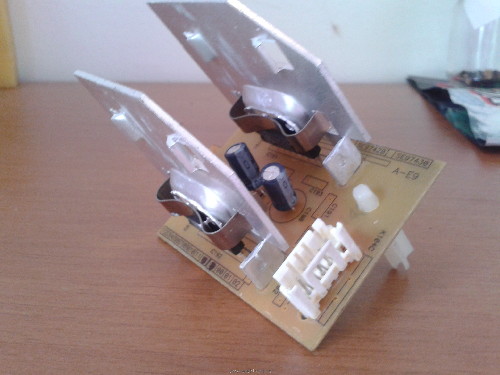

Še ena najcenejša..pobrati delujoč 2krat 20w modul iz kake modularno grajene starejše televizije (seleco,gorenje orbiterke ,grundig,iskra itd)..prispajkaš samo žičke na konektorje modula..Primir s TDA7056A x 2 .Ta modul rabi samo žičke za nf, napajalni žički,ter zvočnike in to je to. (glej servis tv shemo od Gorenje..) Nekateri imajo že vse izdelano tudi dvakrat 20W.(npr..kake stare btv škatle od seleca s polno led diodic spredaj pa vu meterčkov, pa kak phone potenciometer za still kot je značilno bilo za to firmo itd . Italjanski stil tvja in ločenim stereo modulom z vsem.Tudi rebri). Ceneje ne gre..kot obisk lokalnega kosovnega kontejnerja.

[vuzi]

Fantje hvala za vse prispevke. Bom poročal ko bom končal.
