Pozdravljeni,

Rad bi naredil oziroma sem naredil kapacitivno stikalo s pomocjo mikrokontrolerja. Zadevo bi uporabil kot stikalo za luc (on/off). Problem nastane pri napajalniku. Vezje bi vgradil v navadno stikalo ter vse v steno, kjer je pac odprtina za stikalo, vendar je tam notri samo 220v faza. Ali bi se dalo izvesti napajanje mikrokontrolerja samo z 220 fazo (nulo bi nekako dobil pri porabniku)? Glej priponko....


LP

[NeoTO]

Napajanje, ko porabnik ni prižgan, ni problem. Imaš fazo in imaš nulo, s kond. zmanjšaš napetost, usmeriš in imaš...
Za takrat, ko pa je porabnik prižgan, pa lahko zaporedno z njim vežeš transformator z malo ovoji, napetost pa potem prav tako usmeriš. Namesto transformatorja bi jaz dal neko tuljavo, napetost na tuljavi, ki je posledica spreminjanju toka skoznjo, pa uporabiš za napajanje.

[CarpeDiem]

Ravno danes sem tole prerisal iz neke priponke na Elektro-N forum-u. Ali v praksi deluje, bo verjetno kdo kdrug potrdil. Vendar lahko tudi sam preiskusiš.

Poročaj.

lp, CarpeD

[Silvo]

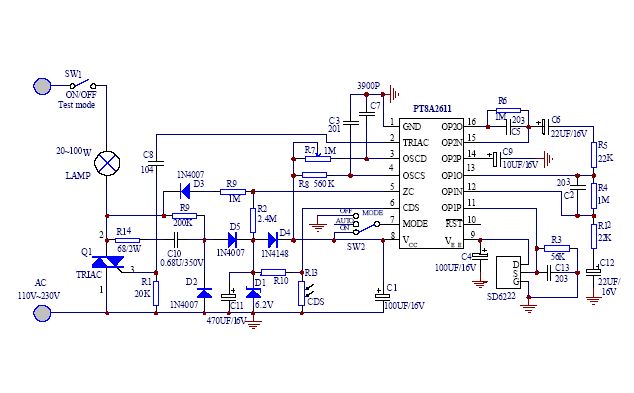

Glej primer enega PIR senzorja. Na podoben način sem naredil napajanje PIC-u.

[damjanmi]

Bom probal naresti nekaj z zgornje sheme. Kaksen triak naj uporabim (oznaka)? Kaksna naj bi bila vrednost upora R10 ter kok W so upori (1/4W)?

[Sokrat]

Tisti triac sofira zarnico in ne napaja mikrokontrolerja - a nisi ti hotel urediti napajanje mikrokontrolerja ? Domnevam, da je Silvo pripel sliko zato, da vidis kako izgleda napajalni del (usmernik in najbolj peprost regulator), ne da skopiras se cel kup drugih stvari.

[NeoTO]

Silvo, kaj je fora tukaj na tej shemi? Je na triacu takšen padec napetosti, da ga lahko uporabiš za napajanje? Ali pa izklapljaš breme vsake toliko časa, da se napajalni kondenzatorji napolnijo?

[Silvo]

Triac namreč ni stalno vključen. Pri prehodu skozi "0" ugasne. Da ponovno "prime" je potreba neka napetost, ki zadostuje, da napolni kondenzatorje. Poraba takega vezja je namreč minimalna. Potrebno je vzeti triac s čim manjšim Ig. Poleg tega zadostuje impulz dolžine ca 5 S, da triac "prime".

[NeoTO]

Aha, hvala za pojasnilo!

[damjanmi]

Ali bi moral potem breme (luc) krmiliti z zgoraj omenjenim triakom ali bi lahko uporabil to vezje samo za napajanje, luc bi pa krmilil z relejem?

[NeoTO]

Triac ali rele! Če triac, potrebuješ vezje z majhno porabo, če rele, si moraš izmisliti nek način za dokaj dobro napajanje.
Če boš uporabil triac, naredi, kot ti je svetoval Silvo.
Če boš uporabil rele, se ti bo vse skupaj precej zakompliciralo (razen če boš imel zunanje napajanje...).

[damjanmi]

Zadevo sem naredil s pomocjo mikrokrmilnika ter releja. Vezje se napaja preko baterij, vendar je poraba kar velika (0,8mA ter 23mA pri vkloplenem releju). Ker ne bi rad menjal baterij vsake pol leta, me zanima, ce vseeno obstaja kaka moznost za zgoraj omenjeni napajalnik. Triac-a nebi uporabil saj z njim lahko krmilis samo uporovne porabnike (ali se motim)!?


LP

[NeoTO]

Problem z induktivnimi bremeni so hitri vklopi in izklopi (PWM regulacija), kjer lahko skozi triak teče veliko večji tok od pričakovanega. Seveda obstajajo 'zaščite', ki omogočajo, da narediš dimmer tudi za induktivna bremena.
Problem z relejem pa bo to, da na releju nimaš nobenega napetostnega padca, od koder bi lahko dobil napetost za poganjanje vezja. Najenostavneje bo po mojem to, da do vezja pripelješ še nulo in uporabiš neprekinjeno fazo na releju.

[Silvo]

[piki]

@Silvo: A bi lahko pripel tvojo shemo napajanja Pic-a, ker mi ni najbolj razumljivo iz one sheme kako si to storil.

LP
