[Majci]

Živjo,
imam vprašanje glede dveh elementov:

Primer 1: Traznistor bo odprl ko bo na Gate prisotna napetost 20V, ko napetosti ne bo, bo element zaprt.

Primer 2: Tiristor bo odprt ko bo na gate elektrodi 12V preko 33 ohmeskega upora in ko napetosti ne bo, bo element prav tako zaprt?

Ali ti dve trditvi držita?

[Lojz]

Ne.

[Majci]

A prosim obrazlozis mi lahko kako se jih krmili?

[gumby]

Tole preberi.

[Majci]

Če prav razumem bo prevajal do točke naravne komutacije ko bo tok skozenj padel na določeno vrednost.

[PZUFIC]

Ko ga vžgeš preko vrat je vžgan, dokler tok bremena ne pade pod določeno vrednost.

[Majci]

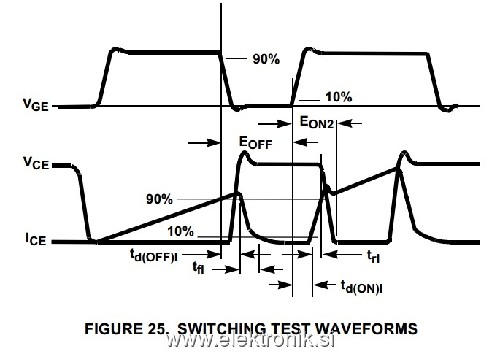

Kaj pa predstavlja ta graf? Ker kakor ga razumem, mora biti prisotna napetost na GATE - EMITTER da ventil prevaja in ko ji ni, ne prevaja.

[PZUFIC]

Govora je bilo o tiristorju.

[Majci]

[borber]

Graf na sl. 25 se nanaša na delovanje testnega vezja na sl. 24, na definiranje preklopnih časov.

[hribo]

Očitno hočeš tranzistor uporabiti kot stikalo.
Kot prvo moraš se zavedati da uporabljaš nekaj kar ni tranzistor ampak "mešanico" med MOSFET-om, Bipolarnim tranzistorjem in diodo.

Kar se tiče grafa, ta se nanaša na testno vezje, ki je levo od grafa. Kar pove je kako pada napetost in veča tok na tranzistorju medtem ko se tranzistor odpira in zapira. Odpre se takrat, ko dobi dovolj veliko napetost na gatu.

Kar se tiče Vge bi moglo biti 12V oz. 15V že dovolj, za 20V nisem uspel najti nobenega podatka v datasheetu, tako da ne morem reči ali bo 20V na gate v redu. Vsekakor pa ne pozabi na upore.

[Gavran]

Točka 1 drži, vendar je 20 voltov preveč in močno tvegaš poškodbo vrat. V praksi se uporablja napetost 12 do 15 voltov in varnostno 15V zener dioda med G in S.
Točka 2 ne drži, tiristor ko ga enkrat prižgeš bo prevajal dokler tok skozi njega ne pade pod tok držanja.
