[majkemi]

Dober večer,

Končno sem dobil dve elektronke tipa pl504 in eno magično oko em84.
Zanima me, če se da vezati to magično oko na ta ojačevalec z pl504.

Hvala za odgovor in lp.

[Branez]

Malo boš že moral bolj opisati ojačevalnik s PL504, jaz jih poznam malo morje. Do Novega mesta, kjer si ti, pa ne seže moj pogled.

Mimogrede še to; elektronke se označujejo z velikimi črkami (PL504, EM84, EL84.....).

[borber]

En mojster je to naredil takole.

Drugi je naredil cel merilec nivoja.

Poznam pa še enega dobrega mojstra .

[rudiP]

Tretji mojster je sigurno ta pravi !

[sebastiant]

[rudiP]

[Branez]

Mladenič pa je samo postavil vprašanje in nato pozabil na to.

[majkemi]

Izdelal sem ojačevalnik kot na sliki in zdaj bi rad vezal še magično oko EM84 zraven, ker ne bi rad poškodoval mp3 predvajalnika, ki ga bom uporabil kot izvor signala vas naprošam, če bi mi lahko povedali.


http://users.triera.net/zupanbra/elektronke/pl504.html


magično oko em 84
http://users.triera.net/zupanbra/pdf/ECL82.pdf

Bega me to, ker magično oko potrebuje za anodno napetost okoli 200v, ojačevalec pa rabi samo 50v(na prvi povezavi)

[borber]

Imaš dva problema. Prvi je kurjavna napetost za EM84 in drugi je anodna napetost.

Enostavni rešitvi sta dve.

Kurjavo EM84 lahko preko ustreznega predupora priključiš na ~24V in na isto napetost vežeš napetostni množilnik za 200V saj je poraba EM84 ranga 2mA.

Druga rešitev bi bila uporaba dveh 5VA, 9V transformatorjev, ki jima sekundarja vežeš vsporedno. Iz 9V preko predupora napajaš kurjavo za EM84. Na primarju drugega transformatorja boš imel cca ~230V. Manjka samo še usmernik.

[Branez]

Imaš dve možnosti:
Na mrežni transformator naviješ posebno navitje za 180V in ga usmeriš, nato zgladiš ali pa da na obstoječe navitje narediš napetostni množilnik.

Pa še enkrat:

[majkemi]

nisem mislil to,

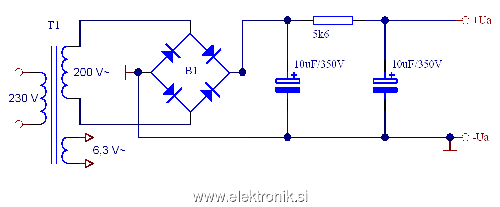

Imam poseben napajalnik ki da 200v en in 6,5v za magično oko in za ojačevalec imam spet drug napajalnik. Mene zanima, če moram teh 200v usmeriti z diodami?
Ter če lahko vežem minus pol od 200v na minus pol od 50v.

[Branez]

Seveda lahko vežeš oba minusa skupaj in tudi za magično oko mora biti usmerjena in zglajena napetost.

[majkemi]

Kakšna pa je spodnja in zgornja napetostna meja magičnega očesa EM84?
Koliko potrebuje najmanj za svoje obratovanje in koliko je največja dovoljena napetost?

Hvala še enkrat.

[Branez]

Tukaj imaš vse podatke o tej elektronki.

Snemi si ta program za iskanje podatkov o elektronkah.

[blay44]

Branez mene pa zanima kaj pomeni Vao(550V). A je to skrajna meja?
Pa še kako doseči linearnost prikaza ko gre Ug nad -10V.
LP
